Smissline automatsikring, 20 A, 3-polet + nul, C-karakteristik, 230/400 V AC, 10 kA, 72 mm

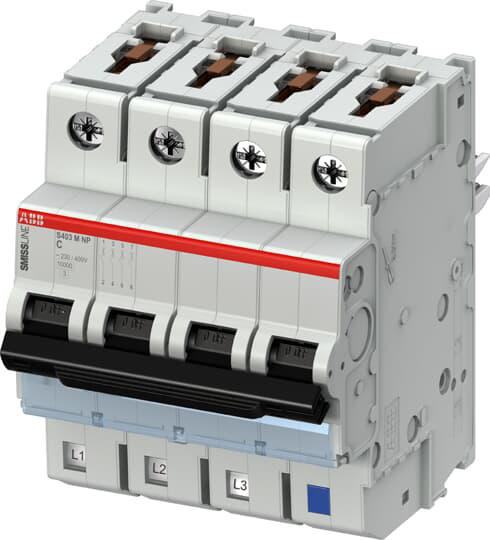

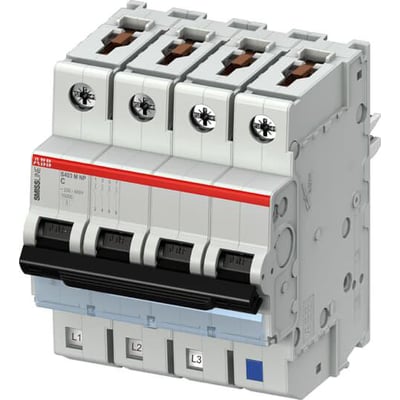

ABB Smissline S 400 automatsikring, 20 A, 3-polet plus nul, med fire sorte vippekontakter.
PRISGARANTI
2 stk. på lager
GLS Pakkeshop 39,00 kr. (leveres fredag d. 6/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Fredag d. 6/11
GLS Erhverv49,00 kr.Fredag d. 6/11
GLS Hjemmelevering59,00 kr.Fredag d. 6/11
Direkte levering149,00 kr.I morgen
Click&Collect i Svenstrup (9230)0,00 kr.I morgen
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
Smissline automatsikring i S 400-serien med 20 A mærkestrøm, C-karakteristik, 3 faser + nul, IP20 og 10 kA brydeevne ved 230/400 V. Læs mere…
  • Varenr.:
    7612270103935
  • EAN nr.:
    7612270103935
  • Typenr.:
    2CCS573103R8204
pr. stk. inkl. moms
1.106,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Smissline automatsikringen i S 400-serien beskytter kabler og ledninger mod overbelastning og kortslutning. Den har 3 poler plus nul, C-karakteristik og en mærkestrøm på 20 A.

Den patenterede tilslutningsterminal med trykplade er beregnet til direkte tilslutning af ledere. Kontakten oprettes via stikkontakten, og den eksterne lederkontakt kan vælges mellem L1, L2 og L3.

Tekniske specifikationer

  • Mærkespænding: 415 V; angivet til 230/400 V AC
  • Mærkestrøm: 20 A
  • Udløserkarakteristik: C
  • Antal poler: 4 i alt, heraf 4 beskyttede; 3-polet + nul
  • Brydeevne Icn efter EN 60898: 10 kA ved 230 V og 10 kA ved 400 V
  • Brydeevne Icu efter IEC 60947-2: 15 kA ved 230 V og 15 kA ved 400 V
  • Kapslingsklasse: IP20
  • Modulbredde: 4 moduler, svarende til 72 mm
  • Indbygningsdybde: 75 mm
  • Ledertværsnit, entrådet: 0,75–35 mm²
  • Ledertværsnit, flertrådet: 0,75–25 mm²
  • Frekvens: 50–60 Hz
  • Nominel isolationsspænding Ui: 440 V
  • Nominel mærkespænding Uimp: 4 kV
  • Driftstemperatur: −25 til 60 °C
  • Effekttab: 8 W
  • Energibegrænsningsklasse: 3
  • Overspændingskategori: 3
  • Forureningsgrad: 3
  • Mulighed for parallel omkobling af N-neutral: Ja
  • Mulighed for udvidelse: Ja
  • Ikke egnet til skjult installation eller indmuringsmontage og er ikke eksplosionssikker

Standarder og tilslutning

Afbryderen er angivet i henhold til DIN VDE 0100-430 og DIN VDE 0100-530. Den overholder byggeforskrifterne DIN VDE 0641-11 eller IEC/EN 60898-1 samt DIN VDE 0660-101 eller IEC/EN 60947-2. Tilslutningsterminalen har isolering i kapslingsklasse IP20. Tilslutningsterminalen kan bruges til direkte tilslutning af ledere med et tværsnit på op til 35 mm².

S 400-serien har et tilbehørssortiment til installationsopgaver. Produktbeskrivelsen angiver, at enheden har flere godkendelser og er egnet til brug internationalt. Hver enhed gennemgår tre test inden levering.

Identifikation

  • Typebetegnelse: 2CCS573103R8204
  • Variantbetegnelse: UK S403M-C20NP A.SMIS20A 3PN C
  • Produktnummer og EAN: 7612270103935

Specifikationer

  • Varenummer:
    7612270103935
  • EAN nummer:
    7612270103935
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    2CCS573103R8204
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal beskyttede poler:
    4.0
  • Antal poler (total):
    4.0
  • Brydeevne ICN EN 60898 ved 230V:
    10.0 kA
  • Brydeevne ICN EN 60898 ved 400V:
    10.0 kA
  • Brydeevne Icu IEC 60947-2 ved 230V:
    15.0 kA
  • Effekttab:
    8.0 W
  • Egnet til skjult installation:
    False
  • Eksplosionsikker:
    False
  • Energibegræsningsklasse:
    3.0
  • Forureningsgrad:
    3.0
  • Frekvens:
    50 - 60 Hz
  • Indbygningsdybde:
    75.0 mm
  • Indmuringsmontage:
    False
  • Kapslingsklasse IP:
    IP20
  • Mærkespænding:
    415.0 V
  • Mærkestrøm:
    20.0 A
  • Max ledertværsnit entrådet:
    0.75 - 35 mm²
  • Max ledertværsnit flertrådet:
    0.75 - 25 mm²
  • Modul-bredde:
    4.0
  • Mulighed for udvidelse:
    True
  • Nominel isolationsspænding Ui:
    440.0 V
  • Nominel mærkespænding (Uimp):
    4.0 kV
  • Omgivelsestemperatur under drift:
    -25 - 60 °C
  • Overspændingskategori:
    3.0
  • Parallell omkobling N-neutral:
    True
  • Udløserkarakteristik:
    C
  • Producent/forhandler:
    ABB
