Solcellekabel H1Z2Z2-K, 1 x 4 mm², RF5, rød, SP500 - 500 meter

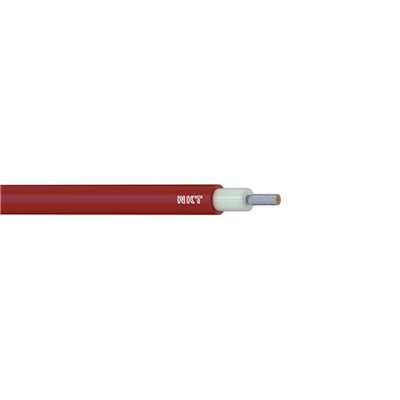

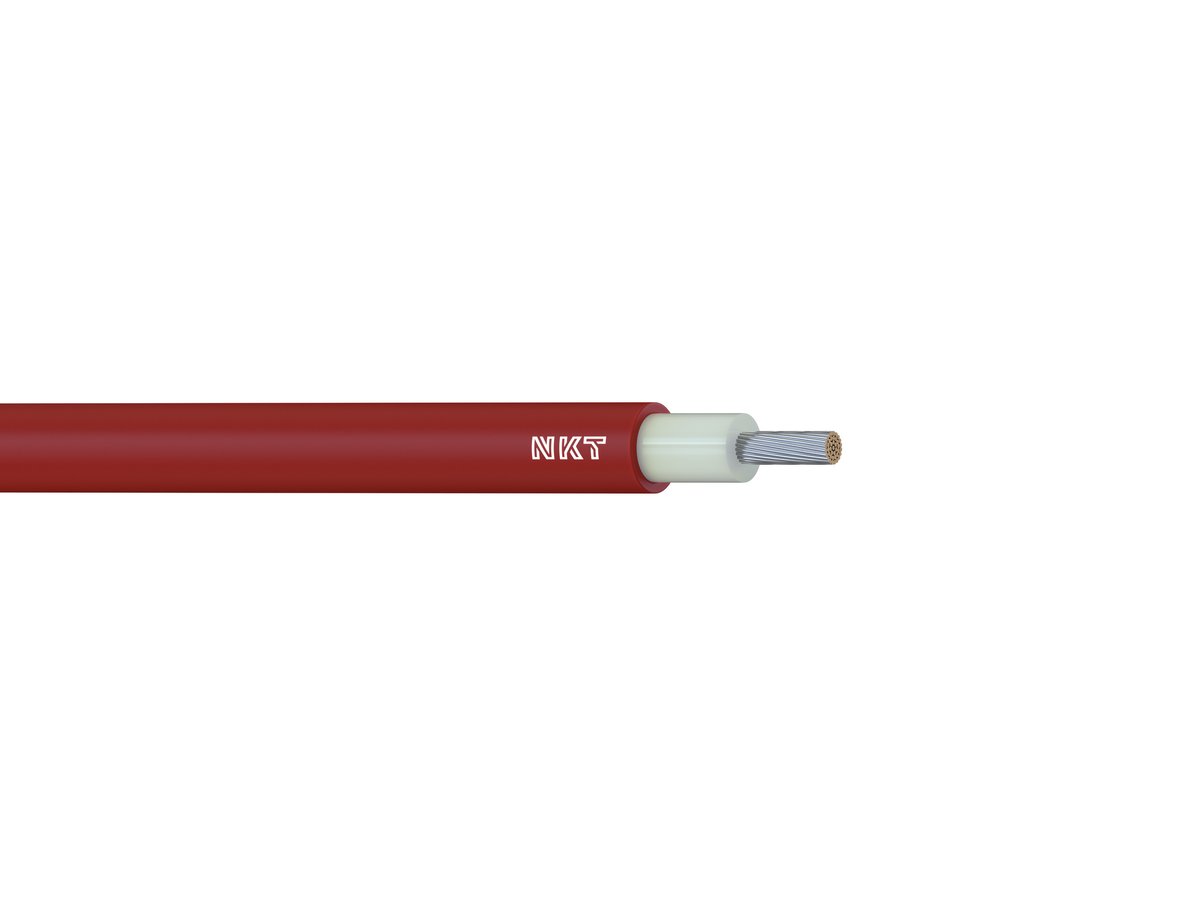

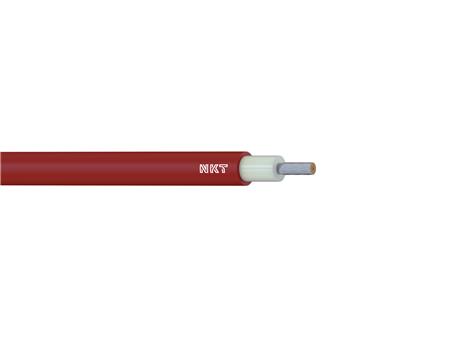

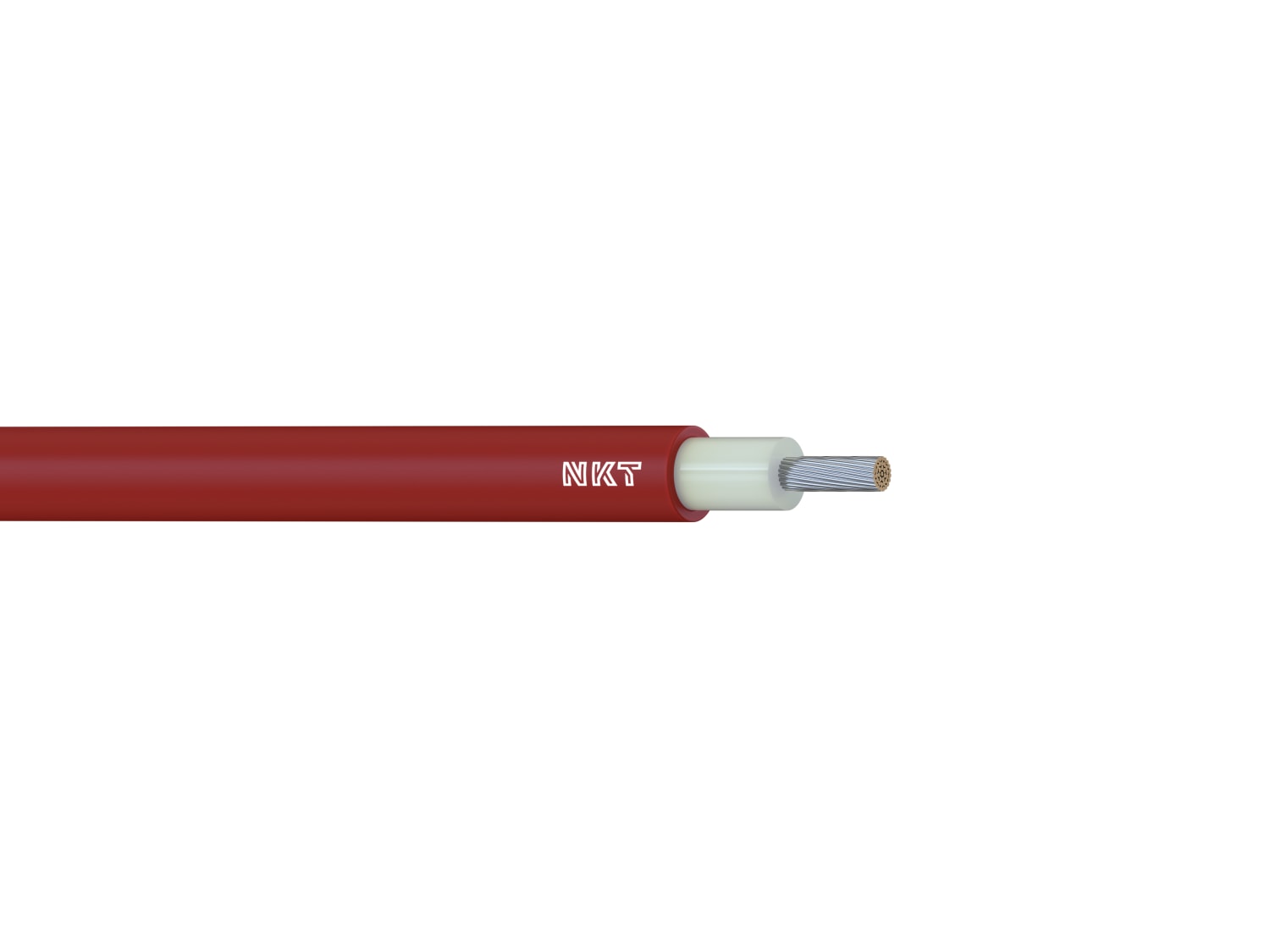

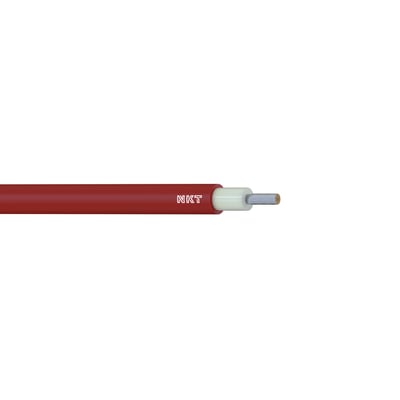

NKT-solcellekabel H1Z2Z2-K 1x4 set i sin røde længde med hvid isolering og synlig flertrådet leder i enden.
Skaffevare
Levering til din adresse 99,00 kr. (leveres fredag d. 6/11 - onsdag d. 18/11)
MetodePrisLeveres
Levering til din adresse99,00 kr.Fredag d. 6/11 - onsdag d. 18/11
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 6/11 - onsdag d. 18/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket NKT
1-leder solcellekabel med 4 mm² fortinnet kobberleder, rød kappe, 1,5 kV DC-mærkespænding, UV-stabilitet og CPR-klasse Dca s2 d2 a2. Læs mere…
  • Varenr.:
    3033150128
  • EAN nr.:
    5702950297480
  • Typenr.:
    163040004S0500
Tromle á 500 meter inkl. moms
15.000,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

Anvendelse

Solcellekablet H1Z2Z2-K er beregnet til intern tilslutning i solpaneler, hvor det forbinder individuelle paneler til strenge og til DC/AC-invertere. Det kan installeres indendørs og er UV-stabilt. Kablet er udformet i henhold til anerkendte standarder.

Konstruktion

  • 1 leder med flertrådet, rund, fortinnet kobberleder i klasse 5.
  • Nominelt ledertværsnit: 4 mm².
  • Tværbundet, halogenfri polyolefinisolering, angivet som XLPE.
  • Kappe af tværbundet, halogenfri polyolefin. Denne variant er rød; kabelkonstruktionen er også angivet med sort som mulig kappefarve.
  • Isolationsfarven er angivet som transparent.
  • Rund kabelgeometri med udvendig diameter på 5,5 mm.

Elektriske og termiske data

  • Mærkespænding AC U0/U: 1,0/1,0 kV. Nominel spænding U og U0 er også angivet som 1.000 V.
  • Mærkespænding DC: 1,5 kV. Maksimal mærkespænding DC: 1,8 kV.
  • Prøvespænding: 6,5 kV.
  • Maksimal ledertemperatur ved kontinuerlig drift: +120 °C.
  • Maksimal kortslutningstemperatur: +250 °C.
  • Håndteringstemperatur: -15 °C til +90 °C.
  • Minimum installationstemperatur: +5 °C. Minimum lagringstemperatur: -15 °C.
  • Ledningsmodstand ved 20 °C: 5,09 Ω/km.
  • Vægt: 60 kg/km.

Egenskaber og klassificering

  • Halogenfri i henhold til IEC 60754-3.
  • Flammehæmmende og selvslukkende enkeltleder i henhold til IEC 60332-1-2.
  • CPR-klasse Dca s2 d2 a2 i henhold til EN 13501-6: Dca reaktionsklasse, s2 middel røgudvikling, d2 flammende dråber eller partikler i mere end 10 sekunder og a2 surhedsgrad.
  • TÜV Rheinland-certifikat: R 60169212.
  • RoHS: Ja. REACH: Ja.
  • Minimum bøjningsradius er angivet som 5 × D og som 28 mm ved permanent bøjning.
  • Lederne er farvemærkede i henhold til HD 308 S2. Lederens farve er rød.
  • Leveringsform er angivet som ring, bobin eller tromle.

Yderligere kabeldata

Kablet er uden skærm, beskyttelsesleder, beskyttelseslag, armering eller forstærkning og blykappe. Det er ikke angivet som snoet, olie- eller kuldebestandigt, tværgående vandtæt eller egnet som installationskabel. Der er ikke angivet gnaverbeskyttelse eller kredsløbsintegritet i henhold til IEC 60331-3. Kablet er ikke certificeret til installation på skib eller som flyvepladsbelysningskabel.

Specifikationer

  • Varenummer:
    3033150128
  • EAN nummer:
    5702950297480
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    163040004S0500
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal ledere:
    1.0
  • Armering/forstærkning:
    Ingen
  • Beskyttelseslag:
    Ingen
  • Blykappe:
    False
  • Certificeret som flyvepladsbelysningskabel:
    False
  • Certificeret til installation på skib:
    False
  • Diameter (nominel):
    5.5 mm
  • Egnet som installationskabel:
    False
  • Euro-klasse flammende dråber / partikler i henhold til EN 13501-6:
    d2 (flammende dråber/partikler >10 sekunder)
  • Euro klasse surhedsgrad i henhold til EN 13501-6:
    a2
  • Farve:
    Rød
  • Flammehæmmende i henhold til IEC 60332-1-2:
    True
  • Godkendt udetemperatur, bevægeligt kabel:
    - °C
  • Halogenfri i henhold til IEC 60754-3:
    True
  • Identification/farvekoding kerne:
    Rød
  • Kabel geometri?:
    Rund
  • Kredsløbsintegritet i henhold til IEC 60331-3:
    Ingen
  • Kuldebestandig i.h.t. EN 60811-504 + 505 + 506:
    False
  • Leder overflade:
    Fortinnet
  • Lederfarve:
    Rød
  • Lederform:
    Rund
  • Lederisolering:
    Polyolefin
  • Lederklasse:
    Klasse 5 = mangetrådet
  • Ledermærkning:
    Farve
  • Ledermateriale:
    Kobber
  • Ledningsbredde:
    5.5 mm
  • Ledningshøjde:
    5.5 mm
  • Ledningsmodstand ved 20 °C:
    5.09 Ohm/km
  • Mærkespænding U0:
    1000.0 V
  • Mærking af ledere iflg. HD 308 S2:
    True
  • Med beskyttelsesleder:
    False
  • Med gnaverbeskyttelse:
    False
  • Min. Tilladte bøjningsradius, permanent:
    28.0 mm
  • Nominel ledertværsnit:
    4.0 mm²
  • Nominel spænding U:
    1000.0 V
  • Oliebestandig (i.h.t. IEC 60811 til 404):
    False
  • Reaktionsklasse brand i henhold til EN 13501-6:
    Dca
  • Skærm:
    False
  • Smoke development class according to EN 13501-6:
    s2 (middel røgudvikling)
  • Snoede leder:
    False
  • Specifikation kerneisolering:
    XLPE
  • Tilladelig max. ledertemperatur:
    120.0 °C
  • Tilledning:
    False
  • Tværgående vandtæthed:
    False
  • Udvendig diameter:
    5.5 mm
  • Undergrund:
    False
  • Vægt:
    60.0 kg/km
  • Producent/forhandler:
    NKT
