Harmony RM35UA12MW under-/overspændingsrelæ, 24–240 V AC/DC, 2 C/O, 5 A

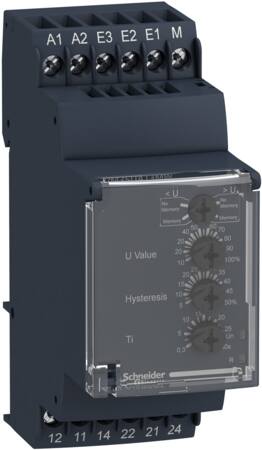

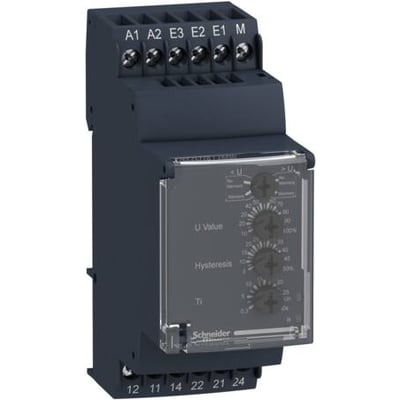

Schneider Electric Harmony RM35UA12MW spændingsrelæ set forfra med synlige tilslutningsklemmer og justeringsskruer.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 25/11 - lørdag d. 5/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 25/11 - lørdag d. 5/12
GLS Erhverv49,00 kr.Onsdag d. 25/11 - mandag d. 7/12
GLS Hjemmelevering59,00 kr.Onsdag d. 25/11 - mandag d. 7/12
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 24/11 - fredag d. 4/12
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket Schneider Electric
Harmony RM35UA12MW overvåger over- eller underspænding via tre måleområder og har 24–240 V AC/DC-forsyning samt 2 C/O-udgange på maks. 5 A. Læs mere…
  • Varenr.:
    7523006461
  • EAN nr.:
    3389119405300
  • Typenr.:
    RM35UA12MW
pr. stk. inkl. moms
1.053,00 kr.

Måske interessant?

Beskrivelse

Harmony RM35UA12MW er et kontrolrelæ til overvågning af over- eller underspænding. Relæet indgår i Harmony RM35-serien af modulære måle- og kontrolrelæer og er beregnet til montering på DIN-skinne.

Relæet kan anvendes i industri- og boliginstallationer, blandt andet i fordelingstavler, enkle maskiner, motor- og procesovervågning samt ved opstart og overvågning af vandbehandlingsudstyr. Andre nævnte anvendelser er emballering, tekstil og HVAC.

Spændingsmåling og funktioner

Målingen foretages via klemme M og en af klemmerne E1, E2 eller E3. Relæet understøtter en-faset over- og underspænding samt DC-over- og underspændingsfunktion.

  • M og E1: 1–10 V AC/DC
  • M og E2: 5–50 V AC/DC
  • M og E3: 10–100 V AC/DC
  • Spændingsmåleområde og responsværdi: 1–100 V
  • 3-faset over- og underspændingsfunktion er ikke understøttet

Indstillinger og forsyning

De fire justeringsskruer på fronten bruges til at vælge over- eller underspændingsfunktion, indstille grænseværdi og hysterese samt vælge tidsforsinkelse. Grænseværdien kan indstilles fra 10 til 100 % af det valgte måleområde, og hysteresen fra 5 til 50 %. Indkoblingsforsinkelsen kan indstilles fra 0,3 til 30 sekunder. En hukommelsesfunktion kan vælges til eller fra; når den er aktiveret, skal forsyningen afbrydes for at nulstille relæet.

  • Forsyning: 24–240 V AC/DC på terminalerne A1 og A2
  • Forsyningsspænding: 24–240 V AC ved 50 Hz og 60 Hz samt 24–240 V DC
  • To skiftekontakter (2 C/O), med maksimal belastning på 5 A
  • Koblingsevne: 1250 VA
  • Skrueforbindelse; klemmerne er ikke aftagelige
  • Anvendelseskategorier: AC-12, AC-13, AC-14, AC-15, DC-12, DC-13 og DC-14 i henhold til IEC 60947-5-1

Indikatorer og mål

En grøn lysdiode viser, at relæet har forsyning, og en gul lysdiode viser, at relæudgangen er aktiveret.

  • Bredde: 35 mm
  • Højde: 90 mm
  • Dybde: 72 mm

Specifikationer

  • Varenummer:
    7523006461
  • EAN nummer:
    3389119405300
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    RM35UA12MW
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • 1-faset-hysterese mulig:
    Nej
  • 1-faset-overspænding mulig:
    Ja
  • 1-faset-underspænding mulig:
    Ja
  • 3-faset-hysterese mulig:
    Nej
  • 3-faset-overspænding mulig:
    Nej
  • 3-faset-underspænding mulig:
    Nej
  • Antal brydekontakter:
    0.0
  • Antal skiftekontakter:
    2.0
  • Antal sluttekontakter:
    0.0
  • Bredde:
    35.0 mm
  • DC-overspændingsfunktion:
    Ja
  • DC-spændingshysteresefunktion:
    Nej
  • DC-underspændingsfunktion:
    Ja
  • Dybde:
    72.0 mm
  • Elektrisk forbindelse:
    Skrueforbindelse
  • Højde:
    90.0 mm
  • Max. tilladte indkoblingstidsforsinkelse:
    30.0 s
  • Max. tilladte udkoblingstidsforsinkelse:
    30.0 s
  • Med aftagelige klemmer:
    Nej
  • Min. indstilbar indkoblingsforsinkelse:
    0.3 s
  • Min. indstilbar udkoblingforsinkelse:
    0.3 s
  • Responsværdi spænding:
    1 - 100 V
  • Spændingsmåleområde:
    AC
  • Spændingsmåleområde 1:
    1 - 100 V
  • Spændingsmåleområde 2:
    0 - 0 V
  • Spændingstype for betjening:
    AC/DC
  • Spolespænding 50HZ:
    24 - 240 V
  • Spolespænding AC 60HZ:
    24 - 240 V
  • Spolespænding DC:
    24 - 240 V
  • Producent/forhandler:
    Schneider Electric
