TA STAP/STAD indreguleringssæt, DN32, 20-80 kPa

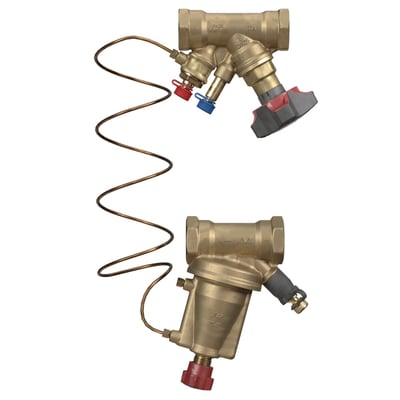

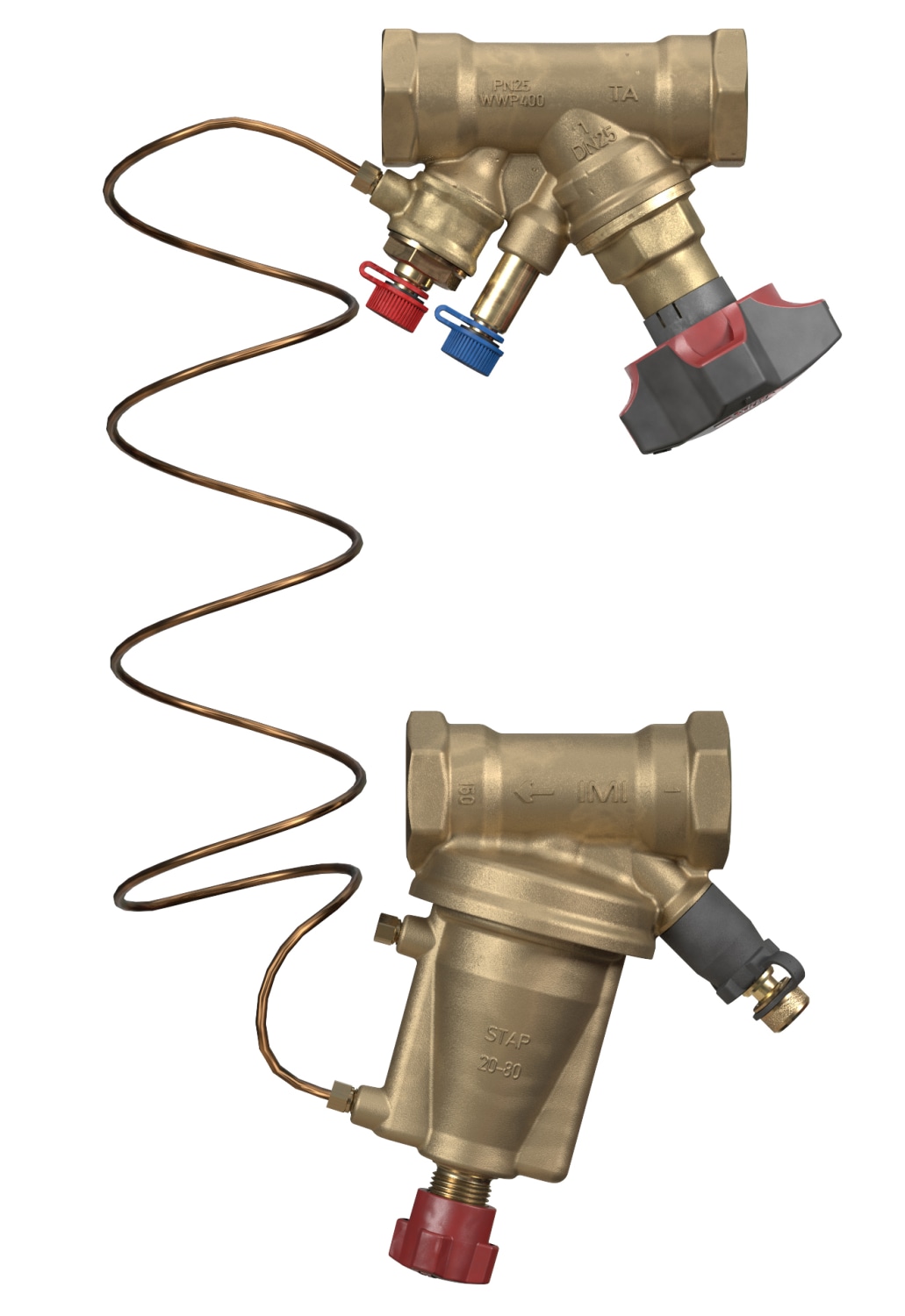

IMI TA STAP/STAD indreguleringssæt DN32, 20-80 kPa, med to ventiler, håndhjul og impulsledning.
PRISGARANTI
3 stk. på lager
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 21/11
GLS Erhverv49,00 kr.Mandag d. 23/11
GLS Hjemmelevering59,00 kr.Mandag d. 23/11
Direkte levering149,00 kr.I morgen
Click&Collect i Svenstrup (9230)0,00 kr.I morgen
Oplyste datoer gælder ved bestilling inden torsdag 15.30
Se alt fra mærket IMI
TA STAP/STAD-sæt til vandbårne varme- og køleanlæg med DN32, 20-80 kPa indstillingsområde, PN 16 og indvendige 1 1/4" BSPP-gevind. Læs mere…
  • Varenr.:
    406961780
  • EAN nr.:
    7318794042803
  • Typenr.:
    52 865-115, 52865115
pr. stk. inkl. moms
3.412,00 kr.

Måske interessant?

Beskrivelse

Produktbeskrivelse

TA STAP/STAD-sættet består af den manuelle balanceringsventil STAD og den selvvirkende, membranstyrede differenstrykregulator STAP. Sættet er beregnet til vandbårne varme- og køleanlæg.

Sætbeskrivelsen angiver STAP med indvendigt gevind, VVS-nr. 406963xxx, samt STAD med indvendigt gevind og aftap, VVS-nr. 406961xxx.

Funktioner og anvendelse

  • Differenstrykregulering med justerbar trykforskel.
  • Måleudtag og afspærring.
  • Aftapning er angivet som tilbehør i funktionsbeskrivelsen.
  • Med impulsledning og håndhjulsbetjening.
  • Aflåselig. Ingen positionsindikator eller mængdebegrænser.
  • Mediet er vand eller glykolblandet vand med 0-57 % glykol.

Indstillingsområder

For produktserien er følgende indstillingsområder angivet. Stjernen markerer fabriksindstillingen:

  • DN 15-20: 5-25 kPa, fabriksindstilling 5 kPa.
  • DN 32-40: 10-40 kPa, fabriksindstilling 10 kPa.
  • DN 15-25: 10-60 kPa, fabriksindstilling 10 kPa.
  • DN 32-50: 20-80 kPa, fabriksindstilling 20 kPa. Dette sæt er DN32.

Tekniske specifikationer

  • Nominel diameter: DN32.
  • Tilslutninger: indvendigt cylindrisk rørgevind (BSPP), 1 1/4".
  • Udvendig rørdiameter ved alle tilslutninger: 42,2 mm.
  • Trykklasse: PN 16.
  • Maksimalt differenstryk (ΔpV): 250 kPa; den tekniske attribut angiver dette ved 20 °C.
  • KVS-værdi: 8,5 m³/h.
  • Kontinuerlig middeltemperatur: -20 til 120 °C.
  • Højde: 179 mm.
  • Materiale: Ametal, materialekvalitet Ametal-C. Materialet i kapslingerne er bronze.
  • Overfladebehandling: ubehandlet.
  • Tryktrinsflange: Andet.

Oplysninger om aftap

Sætbeskrivelsen angiver STAD med aftap, mens attributten for produktet angiver »Med aftap: False«. Aftapning er desuden nævnt som tilbehør i funktionsbeskrivelsen.

Identifikation

  • Produktnummer: 406961780.
  • EAN: 7318794042803.
  • Typenumre: 52 865-115 og 52865115.
  • Oprindelsesland angivet i produktdata: Sverige.
  • SVHC-stof over 0,1 %: Diarylmethane.

Specifikationer

  • Varenummer:
    406961780
  • EAN nummer:
    7318794042803
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    52 865-115, 52865115
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Aflåselig:
    Ja
  • betjening:
    Håndhjul
  • DN mål:
    32
  • Gevind:
    1 1/4"
  • Højde:
    179.0 mm
  • Justerbar trykfoskel:
    Ja
  • KVS værdi:
    8.5 m³/h
  • Maksimal middeltemperatur (kontinuerlig):
    120.0 °C
  • Maksimal trykforskel ved 20 °C:
    250.0 kPa
  • Materiale:
    Ametal
  • Materiale til hus:
    Ametal
  • Materialekapslinger:
    Bronze
  • Materialekvalitet:
    Ametal-C
  • Med aftap:
    Nej
  • Med impulsledning:
    Ja
  • Med koblingstilslutning 1:
    Nej
  • Med koblingstilslutning 2:
    Nej
  • Med mængdebegrænser:
    Nej
  • Membranstyret:
    Ja
  • Minimal mellemtemperatur (kontinuerlig):
    -20.0 °C
  • Nominel diameter:
    1 1/4"
  • Overfladebehandling:
    Ubehandlet
  • Positionsindikator:
    Nej
  • SVHC stof over 0,1%:
    Diarylmethane
  • Tilslutning (1):
    Indvendigt rørgevind cylindrisk (BSPP)
  • Tilslutning 2:
    Indvendigt rørgevind cylindrisk (BSPP)
  • Trykklasse:
    PN 16
  • Tryktrinsflange:
    Andet
  • Udvendig rørdiameter alle tilslutninger:
    42.2 mm
  • Producent/forhandler:
    IMI
