Modicon STB relæudgangssæt, 2 kanaler, multi, 2 A, STBDRC3210K

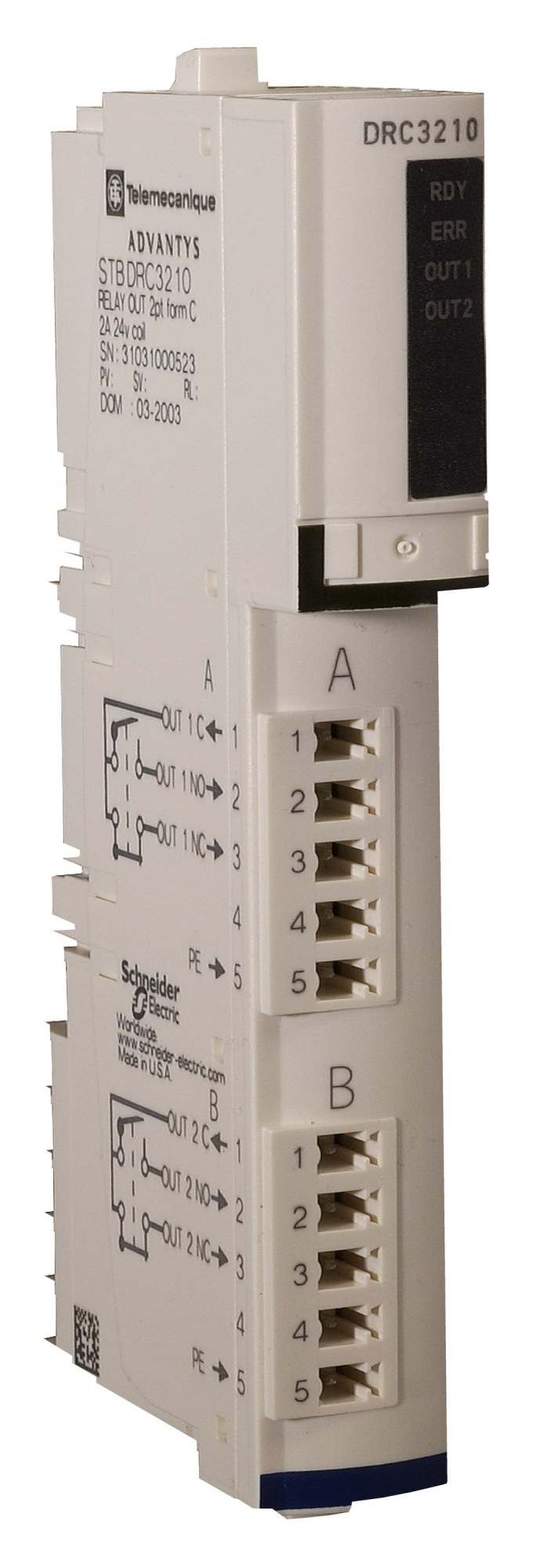

Schneider Electric Modicon STB relæudgangssæt STBDRC3210K med to kanaler og 2 A, set skråt forfra.Schneider Electric Modicon STB relæmodul STBDRC3210K set forfra med statuslamper og terminaler til kanal A og B.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres tirsdag d. 1/12 - onsdag d. 9/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Tirsdag d. 1/12 - onsdag d. 9/12
GLS Erhverv49,00 kr.Tirsdag d. 1/12 - onsdag d. 9/12
GLS Hjemmelevering59,00 kr.Tirsdag d. 1/12 - onsdag d. 9/12
Click&Collect i Svenstrup (9230)0,00 kr.Mandag d. 30/11 - tirsdag d. 8/12
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
Modicon STB-sæt med 2 konfigurerbare relæudgange på 2 A, IP20 og understøttelse af flere feltbusprotokoller. Type STBDRC3210K. Læs mere…
  • Varenr.:
    7586020332
  • EAN nr.:
    3595863949162
  • Typenr.:
    STBDRC3210K
pr. stk. inkl. moms
927,00 kr.

Måske interessant?

Beskrivelse

Modicon STB relæudgangssæt

Dette modulopbyggede, distribuerede I/O-sæt fra Modicon STB-serien har 2 separate, konfigurerbare digitale relæudgange med normalt åbne kontakter. Leverandørbeskrivelsen angiver solid-state-relæer. Sættet er type STBDRC3210K og omfatter modulet STBDRC3210.

Det er beregnet til blandt andet pakning, aftapning, montering, distribution samt tekstil-, trykkeri- og halvledermaskiner. STB-systemer kan tilpasses netværket og omfatte op til 32 moduler i ét system, samlet på én ø eller fordelt på flere udvidelser.

Elektriske data og kommunikation

  • Nominel forsyningsspænding: 24 V DC. Leverandørdata angiver også forsyningsspænding på 115–230 V AC ved 50/60 Hz.
  • Strømforbrug: 55 mA ved 5 V DC til logikbussen. Strømforbrug ved signal 1: 0,4 mA.
  • Udgangsstrøm: 2 A. Tilladt udgangsspænding: 24–230 V AC/DC.
  • Tilladt indgangsspænding: 20–250 V. Udgangs- og indgangsspændingstype: AC/DC.
  • Tidsforsinkelse ved signalskifte: 5,25–6,75 ms.
  • Understøtter MODBUS, EtherNet/IP, TCP/IP, PROFIBUS, INTERBUS, DeviceNet og CAN. Feltbusforbindelse kan etableres via en separat buskobling.

Montering, kompatibilitet og indhold

Sættet er beregnet til brug med I/O-basen STBXBA2000 og strømforsyningsmodulerne STBPDT3100/3105. Det kan rackmonteres og har skrueforbindelse. Sættet omfatter:

  • STBXTS2110, 5-terminal fjederklemkonnektor
  • STBXTS1100, 5-terminal skruekonnektor
  • STBXBA3000-base
  • STBDRC3210-modul

Tekniske specifikationer

  • Kapslingsklasse: IP20
  • Mål ifølge leverandørbeskrivelsen: 128,3 mm bredde × 70 mm dybde × 18,4 mm højde
  • Højde angivet i attributdata: 13,9 mm
  • Vægt: 0,13 kg
  • Kategori 1 ifølge EN 954-1. Data angiver ingen SIL-klassifikation eller ydeevneniveau efter EN ISO 13849-1, og produktet er ikke angivet som egnet til sikkerhedsfunktioner.
  • Leverandørdata angiver FM Class 1 Division 2 samt CE-, UL- og CSA-certificering og EN/IEC -2 type 3-standard.

Oplysninger om styringssystem

Leverandørteksten omtaler også Modicon LMC058 i forbindelse med føringskontrol, positionering og automatiseringsfunktioner samt MachineStruxure som en del af en fleksibel tilgang til maskinstyring.

Specifikationer

  • Varenummer:
    7586020332
  • EAN nummer:
    3595863949162
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    STBDRC3210K
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal digitale indgange:
    0
  • Antal digitale udgange:
    2
  • Antal HW-interfaces PROFINET:
    0
  • Antal HW-interfaces Wireless:
    0
  • Antal HW-snitflader andre:
    0
  • Antal HW-snitflader industriel Ethernet:
    0
  • Antal HW-snitflader parallel:
    0
  • Antal HW-snitflader RS232:
    0
  • Antal HW-snitflader RS422:
    0
  • Antal HW-snitflader RS485:
    0
  • Antal HW-snitflader seriel TTY:
    0
  • Antal HW-snitflader USB:
    0
  • Bredde:
    128.3 mm
  • Certificeret til UL farligt område klasse I:
    Nej
  • Certificeret til UL farligt område division 1:
    Nej
  • Certificeret til UL farligt område division 2:
    Nej
  • Certificeret til UL farligt område gruppe A (acetylen):
    Nej
  • Certificeret til UL farligt område gruppe B (brint):
    Nej
  • Certificeret til UL farligt område gruppe C (ethylen):
    Nej
  • Certificeret til UL farligt område gruppe D (propan):
    Nej
  • Certificeret til UL farligt område gruppe E (metalstøv):
    Nej
  • Certificeret til UL farligt område gruppe F (kulstofholdigt støv):
    Nej
  • Certificeret til UL farligt område gruppe G (ikke ledende støv):
    Nej
  • Certificeret til UL farligt område klasse II:
    Nej
  • Certificeret til UL farligt område klasse III:
    Nej
  • Digitale indgange konfigurerbare:
    Nej
  • Digitale udgange konfigurerbare:
    Ja
  • Dybde:
    70 mm
  • Eksplosionssikkerhedskategori for gas:
    Ingen
  • Eksplosionssikkerhedskategori for støv:
    Ingen
  • Elektrisk forbindelse:
    Skrueforbindelse
  • Forsyningsspænding AC 50 Hz:
    115 - 230 V
  • Forsyningsspænding AC 60 Hz:
    115 - 230 V
  • Forsyningsspænding DC:
    24 - 24 V
  • Højde:
    13.9 mm
  • IO link master:
    Nej
  • Kapslingsklasse IP:
    IP20
  • Kategori i henhold til EN 954-1:
    1
  • Korslutningssikker udgang:
    Nej
  • Montageskinnemulighed:
    Nej
  • Mulighed for feltbusforbindelse over separat buskobling:
    Ja
  • Mulighed for frontindbygning:
    Nej
  • Optisk interface:
    Nej
  • Rackmontage mulig:
    Ja
  • Radiostandard Bluetooth:
    Nej
  • Radiostandard GPRS:
    Nej
  • Radiostandard GSM:
    Nej
  • Radiostandard UMTS:
    Nej
  • Radiostandard WLAN 802.11:
    Nej
  • SIL i.h.t. IEC 61508:
    Ingen
  • Spændingstype (indgang):
    AC/DC
  • Strømforbrug ved signal 1:
    0.4 mA
  • Systemtilbehør:
    Ja
  • Tidsforsinkelse ved signalskifte:
    5.25 - 6.75 ms
  • Tilladt spænding på indgang:
    20 - 250 V
  • Tilladt spænding på udgang:
    24 - 230 V
  • Tillhørende driftmiddel (Ex ia):
    Nej
  • Tillhørende driftmiddel (Ex ib):
    Nej
  • Type af digitale udgange:
    Relæ
  • Type forsyningsspænding:
    AC/DC
  • Udgangsspændingstype:
    AC/DC
  • Udgangsstrøm:
    2 A
  • Understøtter AS-interface sikkerhed på jobbet:
    Nej
  • Understøtter ASI-protokol:
    Nej
  • Understøtter CAN-protokol:
    Ja
  • Understøtter Data-Highway protokol:
    Nej
  • Understøtter DeviceNet protokol:
    Ja
  • Understøtter EtherNet/IP protokol:
    Ja
  • Understøtter KNX protokol:
    Nej
  • Understøtter protokol for DeviceNet Safety:
    Nej
  • Understøtter protokol for Foundation Fieldbus:
    Nej
  • Understøtter protokol for INTERBUS-Safety:
    Nej
  • Understøtter protokol for INTERBUS:
    Ja
  • Understøtter protokol for LON:
    Nej
  • Understøtter protokol for MODBUS:
    Ja
  • Understøtter protokol for øvrige bussystemer:
    Nej
  • Understøtter protokol for PROFINET IO:
    Nej
  • Understøtter protokol for PROFIBUS:
    Ja
  • Understøtter protokol for PROFIsafe:
    Nej
  • Understøtter protokol for SERCOS:
    Nej
  • Understøtter protokol for SafetyBUS p:
    Nej
  • Understøtter protokol for SUCONET:
    Nej
  • Understøtter protokol for TCP/IP:
    Ja
  • Understøtter protokol til EtherCAT:
    Nej
  • Væg-/direkte montering:
    Nej
  • Velegnet til sikkerhedsfunktioner:
    Nej
  • Ydeevneniveau i.h.t. EN ISO 13849-1:
    Ingen
  • Producent/forhandler:
    Schneider Electric
