Modicon STB digitalt udgangssæt, 16 digitale udgange, 24 V DC, 0,5 A, skrueforbindelse

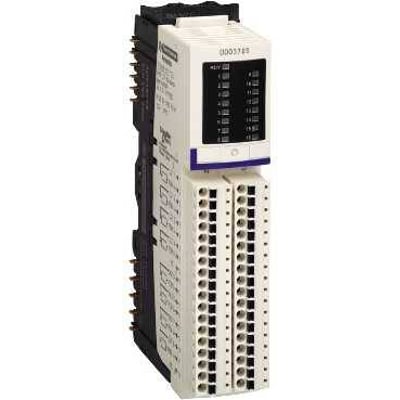

Schneider Electric Modicon STB digitalt udgangssæt med 16 udgange og skrueforbindelser, set skråt forfra.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres tirsdag d. 1/12 - onsdag d. 9/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Tirsdag d. 1/12 - onsdag d. 9/12
GLS Erhverv49,00 kr.Tirsdag d. 1/12 - onsdag d. 9/12
GLS Hjemmelevering59,00 kr.Tirsdag d. 1/12 - onsdag d. 9/12
Click&Collect i Svenstrup (9230)0,00 kr.Mandag d. 30/11 - tirsdag d. 8/12
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
Modicon STB-sæt med 16 konfigurerbare, kortslutningssikrede udgange, 24 V DC, 0,5 A og 18-polet skruekonnektor. IP20. Læs mere…
  • Varenr.:
    7586020248
  • EAN nr.:
    3595863932638
  • Typenr.:
    STBDDO3705KS
pr. stk. inkl. moms
2.826,00 kr.

Måske interessant?

Beskrivelse

Produktbeskrivelse

Modicon STB basis digitalt udgangssæt til distribuerede I/O-systemer. Sættet har 16 digitale udgange, DC-forsyning og skrueforbindelse. Udgangene kan konfigureres, og de er kortslutningssikrede. Systemet kan tilpasses netværket og tilsluttes feltbus via en separat buskobling.

Sættet består af modulet STBDDO3705, basen STBXBA3000 og STBXTS1180, en 18-polet skruekonnector. Produktets typenummer er STBDDO3705KS.

Tekniske specifikationer

  • Antal digitale udgange: 16
  • Antal digitale indgange: 0; indgangene kan ikke konfigureres
  • Forsyningsspænding: 24 V DC
  • Tilladt indgangsspænding: 19,2–30 V
  • Udgangsspænding: 24 V DC
  • Udgangsstrøm: 0,5 A
  • Strømforbrug ved signal 1: 0,4 mA
  • Tidsforsinkelse ved signalskifte: 2 ms
  • Elektrisk forbindelse: skrueforbindelse
  • Kapslingsklasse: IP20
  • Mål: 128,3 mm bred, 70 mm dyb og 13,9 mm høj
  • Type af digitale udgange: Andet
  • AC-forsyningsspænding: 0–0 V ved både 50 Hz og 60 Hz
  • Systemtilbehør: ja

System og protokoller

Modicon STB er et modulopbygget, distribueret I/O-system med plads til op til 32 moduler i ét system. Modulerne kan samles i én ø eller fordeles på flere udvidelser. Leverandørdata angiver kompatibilitet med Modbus, EtherNet/IP, TCP/IP, PROFIBUS, INTERBUS, DeviceNet og CAN. Leverandørbeskrivelsen nævner desuden Ethernet og CANopen.

Følgende protokoller understøttes ikke: KNX, DeviceNet Safety, PROFINET IO, SERCOS, Data-Highway, INTERBUS-Safety, AS-interface-protokol og AS-interface-sikkerhed, Foundation Fieldbus, øvrige bussystemer, LON, EtherCAT, SUCONET, PROFIsafe og SafetyBUS p.

Montering og klassificering

  • Rackmontage: mulig
  • Feltbusforbindelse via separat buskobling: mulig
  • Frontindbygning, væg- eller direkte montering og montageskinne: ikke mulig
  • Velegnet til sikkerhedsfunktioner: nej
  • Kategori efter EN 954-1: 1
  • SIL efter IEC 61508 og ydeevneniveau efter EN ISO 13849-1: ingen angivet
  • Eksplosionssikkerhedskategori for gas og støv: ingen
  • Ex ia- og Ex ib-driftmiddel: nej
  • UL-certificering til farlige områder: nej for klasse I, II og III, grupperne A–G samt division 1 og 2

Interfaces og radio

Modulet har ikke optisk interface. Antallet af hardwareinterfaces er 0 for øvrige interfaces, RS485, seriel TTY, RS232, parallel, USB, trådløs, RS422, PROFINET og industriel Ethernet. Det fungerer ikke som IO-link-master. Radiostandarderne GPRS, Bluetooth, GSM, UMTS og WLAN 802.11 understøttes ikke.

Produktidentifikation

  • Produktsortiment: Modicon STB distributed I/O solution
  • Produktnummer: 7586020248
  • EAN: 3595863932638

Specifikationer

  • Varenummer:
    7586020248
  • EAN nummer:
    3595863932638
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    STBDDO3705KS
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal digitale indgange:
    0
  • Antal digitale udgange:
    16
  • Antal HW-interfaces PROFINET:
    0
  • Antal HW-interfaces Wireless:
    0
  • Antal HW-snitflader andre:
    0
  • Antal HW-snitflader industriel Ethernet:
    0
  • Antal HW-snitflader parallel:
    0
  • Antal HW-snitflader RS232:
    0
  • Antal HW-snitflader RS422:
    0
  • Antal HW-snitflader RS485:
    0
  • Antal HW-snitflader seriel TTY:
    0
  • Antal HW-snitflader USB:
    0
  • Bredde:
    128.3 mm
  • Certificeret til UL farligt område klasse I:
    Nej
  • Certificeret til UL farligt område division 1:
    Nej
  • Certificeret til UL farligt område division 2:
    Nej
  • Certificeret til UL farligt område gruppe A (acetylen):
    Nej
  • Certificeret til UL farligt område gruppe B (brint):
    Nej
  • Certificeret til UL farligt område gruppe C (ethylen):
    Nej
  • Certificeret til UL farligt område gruppe D (propan):
    Nej
  • Certificeret til UL farligt område gruppe E (metalstøv):
    Nej
  • Certificeret til UL farligt område gruppe F (kulstofholdigt støv):
    Nej
  • Certificeret til UL farligt område gruppe G (ikke ledende støv):
    Nej
  • Certificeret til UL farligt område klasse II:
    Nej
  • Certificeret til UL farligt område klasse III:
    Nej
  • Digitale indgange konfigurerbare:
    Nej
  • Digitale udgange konfigurerbare:
    Ja
  • Dybde:
    70 mm
  • Eksplosionssikkerhedskategori for gas:
    Ingen
  • Eksplosionssikkerhedskategori for støv:
    Ingen
  • Elektrisk forbindelse:
    Skrueforbindelse
  • Forsyningsspænding AC 50 Hz:
    0 - 0 V
  • Forsyningsspænding AC 60 Hz:
    0 - 0 V
  • Forsyningsspænding DC:
    24 - 24 V
  • Højde:
    13.9 mm
  • IO link master:
    Nej
  • Kapslingsklasse IP:
    IP20
  • Kategori i henhold til EN 954-1:
    1
  • Korslutningssikker udgang:
    Ja
  • Montageskinnemulighed:
    Nej
  • Mulighed for feltbusforbindelse over separat buskobling:
    Ja
  • Mulighed for frontindbygning:
    Nej
  • Optisk interface:
    Nej
  • Rackmontage mulig:
    Ja
  • Radiostandard Bluetooth:
    Nej
  • Radiostandard GPRS:
    Nej
  • Radiostandard GSM:
    Nej
  • Radiostandard UMTS:
    Nej
  • Radiostandard WLAN 802.11:
    Nej
  • SIL i.h.t. IEC 61508:
    Ingen
  • Spændingstype (indgang):
    DC
  • Strømforbrug ved signal 1:
    0.4 mA
  • Systemtilbehør:
    Ja
  • Tidsforsinkelse ved signalskifte:
    2 - 2 ms
  • Tilladt spænding på indgang:
    19.2 - 30 V
  • Tilladt spænding på udgang:
    24 - 24 V
  • Tillhørende driftmiddel (Ex ia):
    Nej
  • Tillhørende driftmiddel (Ex ib):
    Nej
  • Type af digitale udgange:
    Andet
  • Type forsyningsspænding:
    DC
  • Udgangsspændingstype:
    DC
  • Udgangsstrøm:
    0.5 A
  • Understøtter AS-interface sikkerhed på jobbet:
    Nej
  • Understøtter ASI-protokol:
    Nej
  • Understøtter CAN-protokol:
    Ja
  • Understøtter Data-Highway protokol:
    Nej
  • Understøtter DeviceNet protokol:
    Ja
  • Understøtter EtherNet/IP protokol:
    Ja
  • Understøtter KNX protokol:
    Nej
  • Understøtter protokol for DeviceNet Safety:
    Nej
  • Understøtter protokol for Foundation Fieldbus:
    Nej
  • Understøtter protokol for INTERBUS-Safety:
    Nej
  • Understøtter protokol for INTERBUS:
    Ja
  • Understøtter protokol for LON:
    Nej
  • Understøtter protokol for MODBUS:
    Ja
  • Understøtter protokol for øvrige bussystemer:
    Nej
  • Understøtter protokol for PROFINET IO:
    Nej
  • Understøtter protokol for PROFIBUS:
    Ja
  • Understøtter protokol for PROFIsafe:
    Nej
  • Understøtter protokol for SERCOS:
    Nej
  • Understøtter protokol for SafetyBUS p:
    Nej
  • Understøtter protokol for SUCONET:
    Nej
  • Understøtter protokol for TCP/IP:
    Ja
  • Understøtter protokol til EtherCAT:
    Nej
  • Væg-/direkte montering:
    Nej
  • Velegnet til sikkerhedsfunktioner:
    Nej
  • Ydeevneniveau i.h.t. EN ISO 13849-1:
    Ingen
  • Producent/forhandler:
    Schneider Electric
