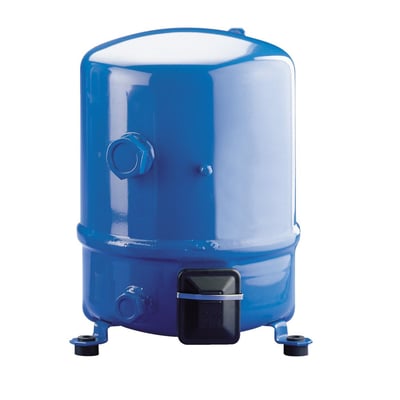

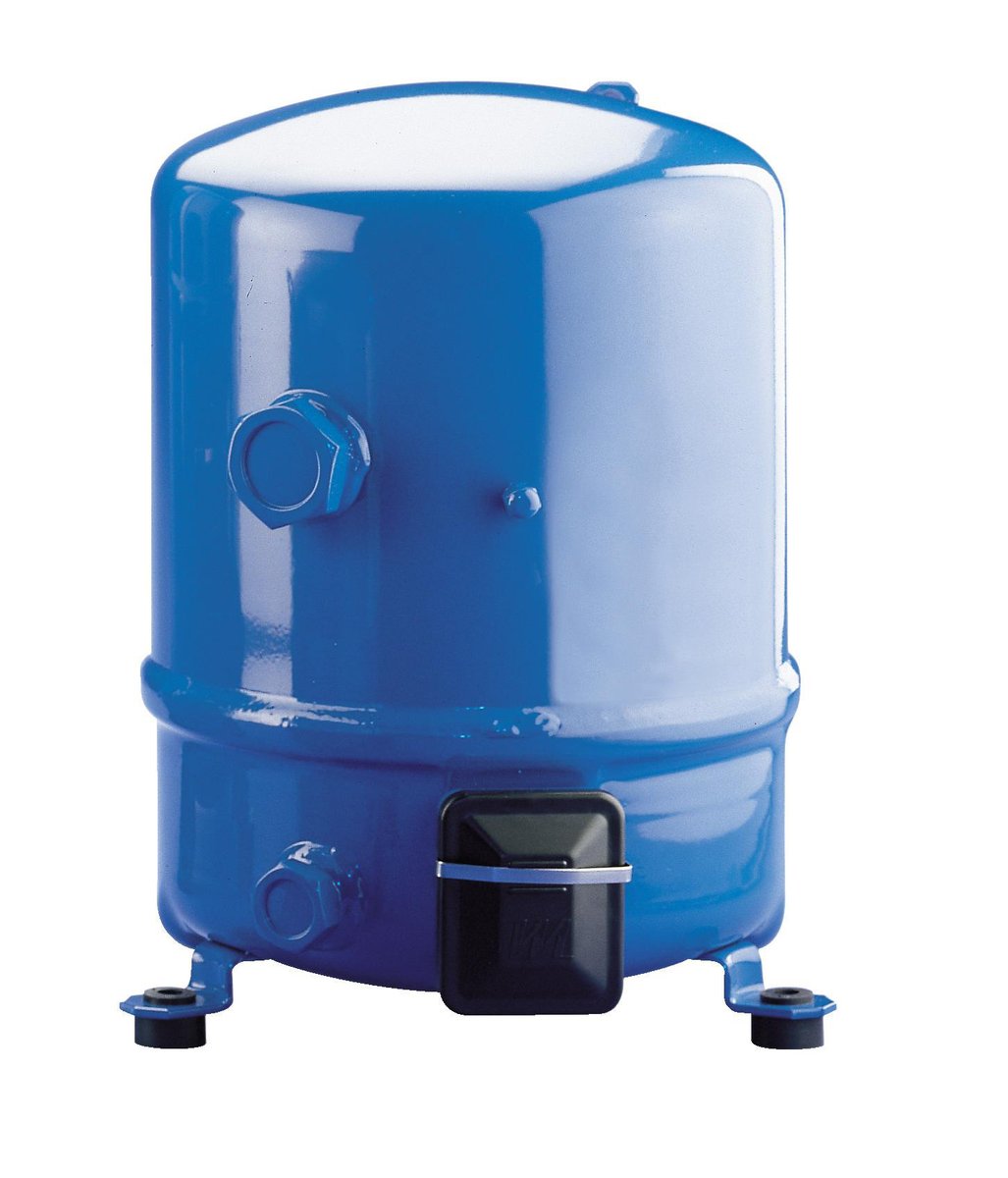

Stempelkompressor MTZ80HP4AVE, MTZ80-4VI - Danfoss

Stempelkompressor MTZ80HP4AVE, MTZ80-4VI - Danfoss

Denne Danfoss stempelkompressor er designet til brug i aircondition og kølesystemer. Den er kompatibel med en række forskellige kølemidler, hvilket giver fleksibilitet i anvendelsen.

Specifikationer:

• Kølemidler: R134a, R404A, R407A, R407C, R407F, R448A, R449A, R452A, R513A
• Segmentanvendelse: Aircondition, Køling MT
• Kompressorstrømforsyning: 400/3/50 460/3/60
• Mærke: Danfoss

Yderligere egenskaber:

• Afgangstilslutning størrelse: 1 1/4 in
• Afgangstilslutningshøjde: 74 mm
• Aflastningsventil: 30 bar/8 bar
• Antal starter pr. time (Max): 12
• Beskrivelse: MTZ080-4
• Cylinder: 2
• Diameter: 288 mm
• Economizer: Nej
• Emballagebredde: 365 mm
• Emballagehøjde: 455 mm
• Emballagelængde: 395 mm
• Emballagemængde: 1
• Emballagevægt: 44 kg
• Fabrik HP: 25 bar
• Fabrik LP: 25 bar
• Family: MTZ
• Farve: Blå
• Fase: 3
• Fittingmuffe: ODFF
• Fittings-bemærkning: (leveres kun med rotolock)
• Fittingstandard: Rotolock
• Frekvens: 50/60 Hz
• Generationskode: BG
• Glas moment: 50 N-m
• Glasmontering: Gevindskåret
• Godkendelsesstandard: CEULGP
• LP (målestuds lavtryk) moment: 15 N-m
• Høj værdi for nominel spænding ved 50 Hz: 400 V
• Høj værdi for nominel spænding ved 60 Hz: 460 V
• Høj værdi for spændingsområde ved 50 Hz: 460 V
• Høj værdi for spændingsområde ved 60 Hz: 506 V
• Højtryksside max tryk (Ps): 29.4 bar
• Højtryksside TS max: 150 °C
• Højtryksside TS min: -35 °C
• Højtryksside volume: 0.6 l
• IP-beskyttelsesklasse: IP55 (med kabelpakdåse)
• Kapacitetsregulering: Fast hastighed
• Konfigurationskode: Enkelt
• Kølemiddelfyldning (Max): 5 kg
• Lav værdi for nominel spænding ved 50 Hz: 380 V
• Lav værdi for nominel spænding ved 60 Hz: 460 V
• Lav værdi for spændingsområde ved 50 Hz: 340 V
• Lav værdi for spændingsområde ved 60 Hz: 414 V
• Lavtryksside max tryk (Ps): 22.6 bar
• Lavtryksside TS max: 50 °C
• Lavtryksside TS min: -35 °C
• Lavtryksside volume: 16.5 l
• Leverede fittings: Suge- og afgangsloddemuffer, rotolock-møtrikker og pakninger
• Leverede instruktioner: Installationsvejledninger
• Leveret montage: Eftermontagesæt med gummifødder, bolte, møtrikker, muffer og skiver
• Leveret olie: Oliefyldning
• LRA (blokeret rotoramp.): 80 A
• MCC (maksimal optagen strøm): 18 A
• Modelnummer: MTZ80HP4AVE
• Moment: 3 N-m
• Moment jord: 3 N-m
• Monteringsmoment: 15 N-m
• Motorbeskyttelse: Intern overbelastnings beskyttelse
• Målestuds HPIngen
• Målestuds LPSchrader
• Mærketeknologi: Stempelkompressor
• Network power supply: 380-415/3/50 460/3/60
• Nominel kølekapacitet ved 50 Hz: 10.5 kW
• Nominel kølekapacitet ved 60 Hz: 13.4 kW
• Oliefyldning: 1.8 l
• Olieoversigt: 175PZOlieudligning3/8 tommer flare SAE
• Olieudligningsmoment: 30 N-m
• Paineliitäntäputken koko: 3/4 in
• Pakkeformat: Enkeltpakke
• Power connections: Spade
• Produktgruppe: Hermetic compressors
• Produktnavn: MTZ
• REACH-kandidatlistens stoffer: Lead (CAS no. 7439-92-1)
• Rotationshastighed ved 50 Hz: 2900 rpm
• Rotationshastighed ved 60 Hz: 3500 rpm
• Segmentanvendelse: Køling MT
• Slagvolumen: 135.78 cm³
• Sugetilslutning materiale-
• Sugetilslutning rørstørrelse: 1 1/8 in
• Sugetilslutning størrelse: 1 3/4 in
• Sugetilslutningshøjde: 265 mm
• Tegningsnummer: 8502012g
• Teknologi: Stempel
• Test dif. (Max): 30 bar
• Test højtryk (Max): 30 bar
• Test lavtryk (Max): 25 bar
• Tilslutningstype: Rotolock
• Totalhøjde: 413 mm
• Type: MTZ080
• Viklingsmodstand for trefasekompressorer med identiske viklinger: 1.94 Ohm
