Stempelkompressor NTZ068A4LR1B, NTZ068-4LR1-SINGLE

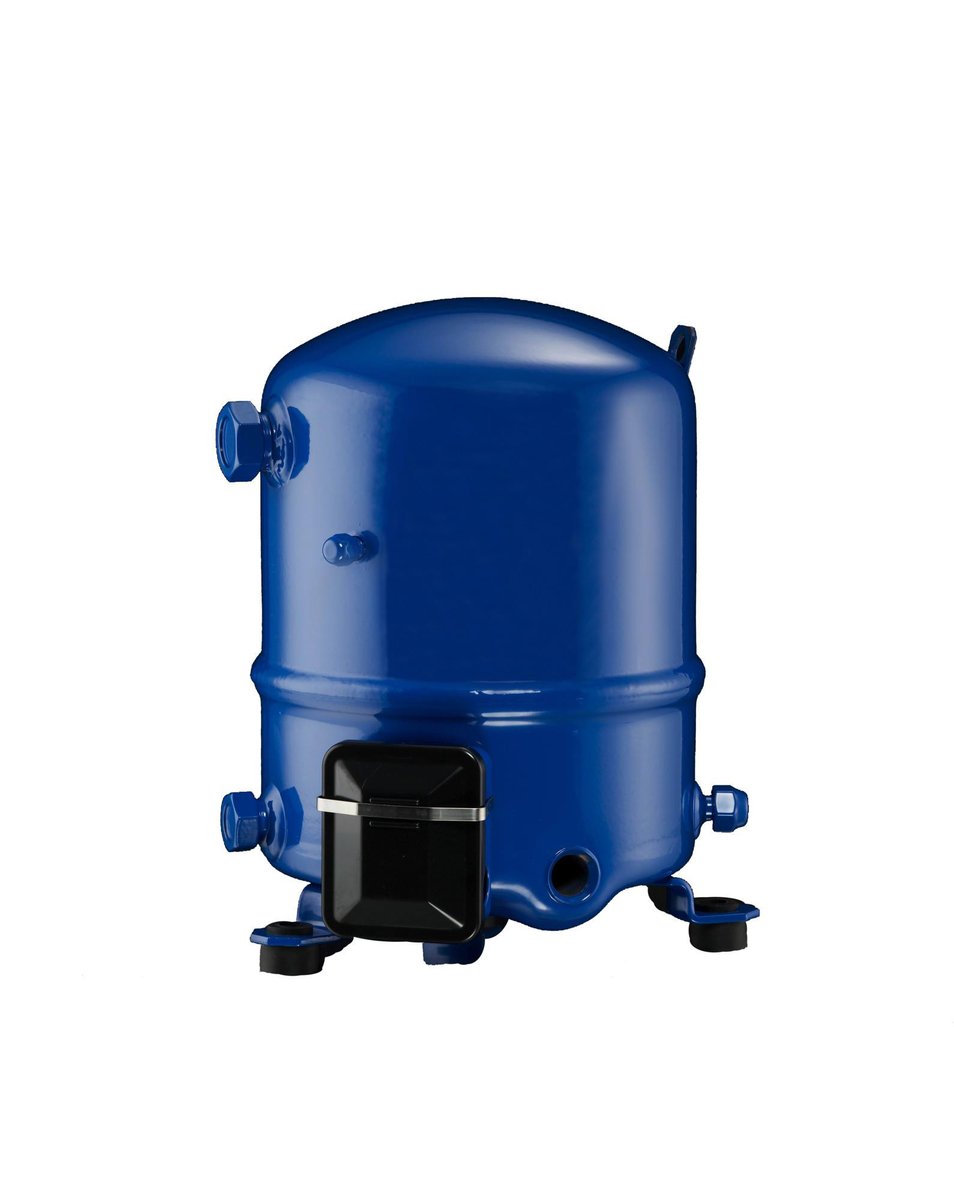

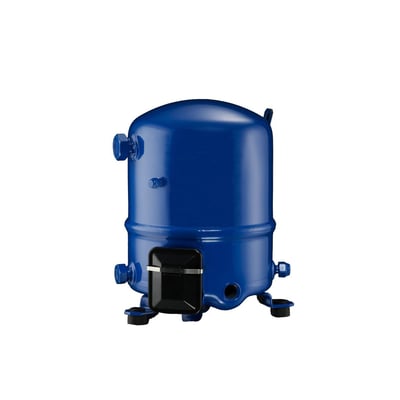

Stempelkompressor NTZ068A4LR1B

Denne stempelkompressor er designet til køling ved lav temperatur (LT) og er kompatibel med flere forskellige kølemidler, herunder R404A, R452A, R454C og R455A. Den understøtter både 400/3/50 og 460/3/60 V/Ph/Hz strømforsyninger.

• Afgangstilslutning størrelse: 1 tomme
• Afgangstilslutningshøjde: 68 mm
• Aflastningsventil: 30 bar/8 bar
• Antal starter pr. time (maks.): 12
• Cylinder: 1
• Diameter: 224 mm
• Economizer: Nej
• Emballagebredde: 285 mm
• Emballagehøjde: 370 mm
• Emballagelængde: 385 mm
• Emballagemængde: 1
• Fabrik HP: 25 bar
• Fabrik LP: 25 bar
• Family: NTZ
• Farve: Blå
• Fase: 3
• Fittingmuffe: ODF
• Fittings-bemærkning: Leveres kun med rotolock
• Fittingstandard: Rotolock
• Frekvens: 50 Hz
• Generationskode: AG
• Glas moment: 50 N-m
• Glasmontering: Gevindskåret
• Godkendelsesstandard: CE, UL, CCC, GP
• LP (målestuds lavtryk) moment: 15 N-m
• Høj værdi for nominel spænding ved 50 Hz: 400 V
• Høj værdi for spændingsområde ved 50 Hz: 440 V
• Højtryksside max tryk (Ps): 28.5 bar
• Højtryksside TS max: 150 °C
• Højtryksside TS min: -35 °C
• Højtryksside volume: 0.3 l
• IP-beskyttelsesklasse: IP55 (med kabelpakdåse)
• Kapacitetsregulering: Fast hastighed
• Kompressorstrømforsyning: 400/3/50 460/3/60 V/Ph/Hz
• Konfigurationskode: Enkelt
• Kølemiddelfyldning (maks.): 2.5 kg
• Kølemidler: R404A, R452A, R454C, R455A
• Lav værdi for nominel spænding ved 50 Hz: 380 V
• Lav værdi for spændingsområde ved 50 Hz: 340 V
• Lavtryksside max tryk (Ps): 22.6 bar
• Lavtryksside TS max: 50 °C
• Lavtryksside TS min: -35 °C
• Lavtryksside volume: 7.5 l
• Leverede fittings: Suge- og afgangsloddemuffer, rotolock-møtrikker og pakninger
• Leverede instruktioner: Installationsvejledninger
• Leveret montage: Eftermontagesæt med gummifødder, bolte, møtrikker, muffer og skiver
• Leveret olie: Oliefyldning
• LRA (blokeret rotoramp.): 25 A
• MCC (maksimal optagen strøm): 8.4 A
• Modelnummer: NTZ068A4LR1B
• Moment: 3 N-m
• Moment jord: 3 N-m
• Monteringsmoment: 15 N-m
• Motorbeskyttelse: Intern overbelastnings beskyttelse
• Målestuds HP: Ingen
• Målestuds LP: Schrader
• Mærketeknologi: Stempelkompressor
• Network power supply: 380-415/3/50 460/3/60 V/Ph/Hz
• Oliefyldning: 0.95 l
• Olieoversigt: 175PZ
• Olieudligning: 3/8 tommer flare SAE
• Olieudligningsmoment: 30 N-m
• Paineliitäntäputken koko: 1/2 tomme
• Pakkeformat: Enkeltpakke
• Power connections: Spade
• Produktgruppe: Hermetic compressors
• Produktnavn: NTZ
• Rotationshastighed ved 50 Hz: 2900 rpm
• Segmentanvendelse: Køling LT
• Slagvolumen: 68 cm³
• Sugetilslutning materiale: -
• Sugetilslutning rørstørrelse: 5/8 tomme
• Sugetilslutning størrelse: 1 1/4 tomme
• Sugetilslutningshøjde: 263 mm
• Tegningsnummer: 8501026f
• Teknologi: Stempel
• Test dif. (maks.): 30 bar
• Test højtryk (maks.): 30 bar
• Test lavtryk (maks.): 25 bar
• Tilslutningstype: Rotolock
• Totalhøjde: 333 mm
• Type: NTZ068
• Viklingsmodstand for trefasekompressorer med identiske viklinger: 6.67 Ohm
