Stikbensrelæ RSB1A120JD, 1 C/O, 12 A, 12 V DC

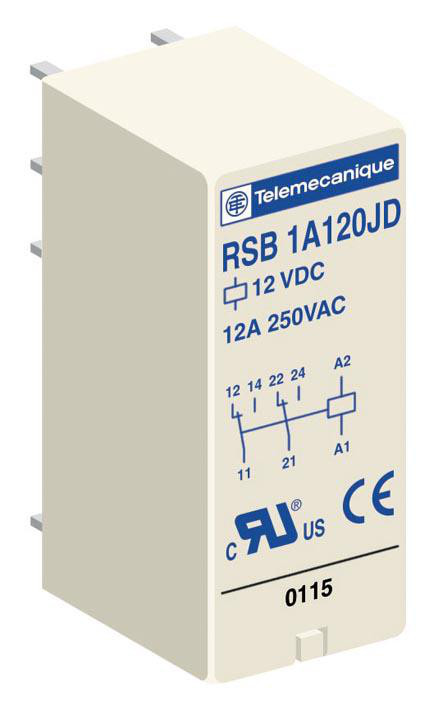

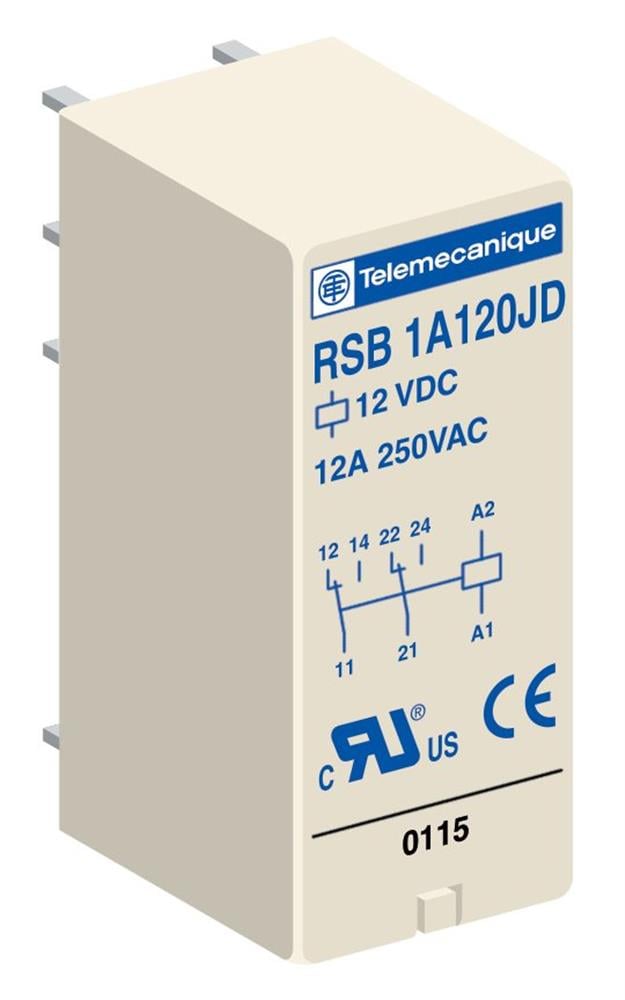

Schneider Electric RSB1A120JD stikbensrelæ med lyst kabinet, synlige stikben og frontmærkning med 12 V DC og kontaktdiagram.Lyst Schneider Electric RSB1A120JD stikbensrelæ set skråt forfra, hvor det kompakte kabinet og stikbenene ses tydeligt.Mørkt Schneider Electric RSB1A120JD stikbensrelæ set skråt med logo, CE-mærkning og tilslutningsdiagram på fronten.
PRISGARANTI
30+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11
GLS Erhverv49,00 kr.Onsdag d. 11/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11
Direkte levering149,00 kr.Tirsdag d. 10/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
Stikbensrelæ med 1 C/O-kontakt, 12 A mærkestrøm og 12 V DC-spole. Monostabilt, upolariseret og med kapslingsklasse IP20. Læs mere…
  • Varenr.:
    7522600127
  • EAN nr.:
    3389110254112
  • Typenr.:
    RSB1A120JD
pr. stk. inkl. moms
72,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Stikbensrelæ med 1 C/O-kontakt

RSB1A120JD er et monostabilt, upolariseret stikbensrelæ med én skiftekontakt. Det har en mærkestrøm på 12 A og en nominel styrespænding på 12 V DC. Leverandøren angiver, at relæet ofte anvendes som overdragerrelæ.

Tekniske specifikationer

  • Spolens styrespænding: 12 V DC; angivet styrespændingsområde: 9–16,8 V
  • Nominel strøm: 12 A
  • Kontakter: 1 C/O-skiftekontakt
  • Kontaktermateriale: AgNi
  • Kapslingsklasse: IP20 ifølge produktattributterne
  • Relæteknologi: RT I i henhold til IEC 61810-7
  • Dimensioner: 12,5 mm bredt, 29 mm højt og 15,7 mm dybt
  • Ingen LED-visning
  • Relæet leveres ikke med sokkel
  • Varenummer: 7522600127
  • EAN: 3389110254112

Sokkel og relævarianter

Den tilhørende sokkel er RSZE1S35M, LM-nr. 7522600729. Leverandørens øvrige Zelio Relay-oplysninger beskriver RSL1 med 1 C/O-kontakt og 6 A i en bredde på 6 mm samt RSB1- og RSB-varianter med 1 eller 2 C/O-kontakter og mærkestrømme på 8, 12 eller 16 A. RSB-serien beskrives som kompakt.

RXM-serien omfatter varianter med 2, 3 eller 4 C/O-kontakter og mærkestrømme på 6, 10 eller 12 A. Her kan der vælges mellem cylinderformet stik og Faston. RPM-varianterne beskrives med 1, 2, 3 eller 4 C/O-kontakter og 15 A. RPF-varianterne har 2 C/O-kontakter eller 2 NO-kontakter og 30 A. Leverandøren beskriver RPM og RPF som relæer til høj nominel strømstyrke. SSR1 er angivet med 1 NO-kontakt og 10–125 A.

Fælles serieoplysninger

Leverandørens fælles oplysninger om plug-in-relæserierne RSB, RXM, RUM og RPM angiver en nominel spænding på 250/400 V DC/AC; for RUM er værdien 250/250 V DC/AC. De angivne effektforbrug er RSB 0,75 VA/0,45 W, RXM 1,2 VA/0,9 W, RUM 3 VA/1,4 W samt RPM med 1 pol 0,9 VA/0,7 W, 2 poler 1,2 VA/0,9 W og 4 poler 1,5 VA/2 W.

De fælles serieoplysninger angiver mekanisk levetid på 20 millioner koblinger, dog 30 millioner for RSB, og en egentid på cirka 12 ms. De nævner også IP40 samt UL- og CSA-certificering. Dette er fælles serieoplysninger; produktattributterne for den konkrete variant angiver IP20.

Specifikationer

  • Varenummer:
    7522600127
  • EAN nummer:
    3389110254112
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    RSB1A120JD
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydekontakter:
    0.0
  • Antal skiftekontakter:
    1.0
  • Antal sluttekontakter:
    0.0
  • Bredde:
    12.5 mm
  • Drev polarisering:
    Upolariseret
  • Dybde:
    15.7 mm
  • Elektrisk forbindelse:
    Andet
  • Højde:
    29.0 mm
  • Kapslingsklasse IP:
    IP20
  • Komplet med sokkel:
    Nej
  • Kontakttype:
    Andet
  • Mærkstrøm:
    12A
  • Materiale kontakt:
    Andet
  • Materiale kontaktindsats:
    Andet
  • Materiale kontaktoverflade:
    Andet
  • Med aftagelige klemmer:
    Nej
  • Med LED-visning:
    Nej
  • Med tvangsførte kontakter:
    Nej
  • Nominel strøm:
    12.0 A
  • Omskiftnings karakteristik:
    Monostabil
  • Relæ teknologi i henhold til IEC 61810-7:
    RT I
  • Spænding:
    12 DCV
  • Spændingstype for betjening:
    DC
  • Spolespænding 50HZ:
    0 - 0 V
  • Spolespænding AC 60HZ:
    0 - 0 V
  • Spolespænding DC:
    12 - 12 V
  • Producent/forhandler:
    Schneider Electric
