- Varenr.:7522419855
- EAN nr.:3389110545739
- Typenr.:LC3D12AP7
Andre købte også
Måske interessant?
Beskrivelse
Produktbeskrivelse

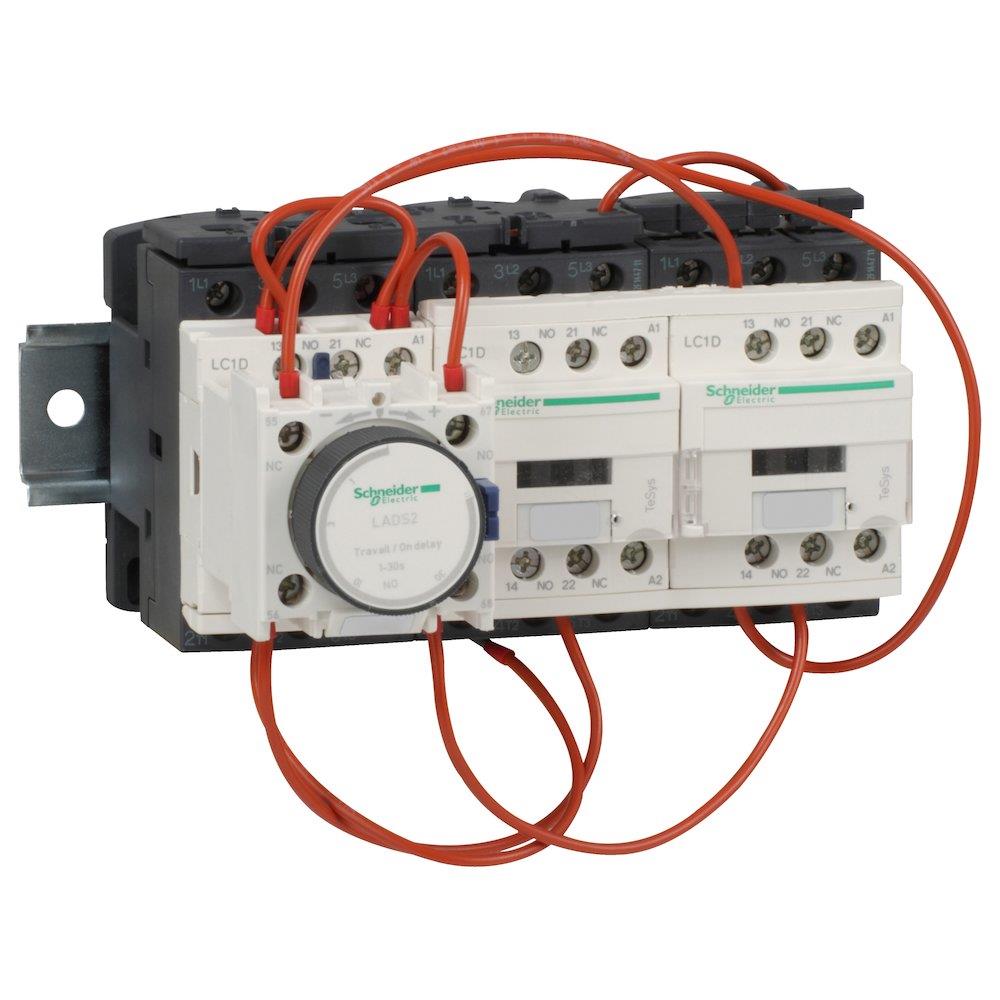

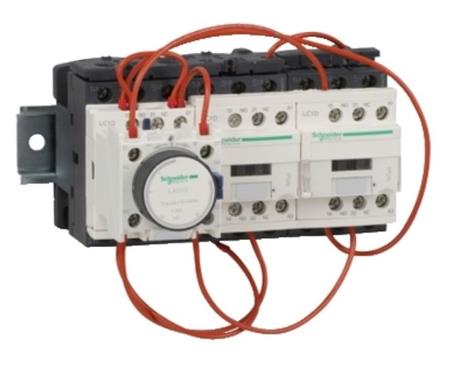

Schneider Electric LC3D12AP7 er en stjerne/trekant-starter til 11 kW ved 400 V med 230 V AC styrespænding. Starteren har kapslingsklasse IP20 og kan monteres på montageskinne.
Anvendelse og funktion
Stjerne/trekant-starteren er beregnet til trefasede motorer, hvor trekanttilslutningen svarer til forsyningsspændingen, og statorviklingerne er ført ud på 6 terminaler. Leverandørdata angiver et effektområde på 4–80 kW og spændingerne 24 V, 230 V og 380 V. Serien beskrives som tilgængelig med eller uden kapsling.
- Maksimalt 30 starter pr. time
- Timer: op til 30 sekunder
- Hovedkontaktor: LC1D18
- Trekantkontaktor: LC1D12
- Stjernekontaktor: LC1D09
- Varianten er uden mekanisk spærring (LAD9V2, LC1D09 til LC1D38A)
- Motorværn medfølger ikke og skal vælges separat. Schneider Electric-serien LRD angives til dette formål og beregnes med 0,58 × motorens fuldlaststrøm.
Elektriske data
- Nominel driftseffekt AC-3 ved 400 V: 11 kW
- Effekt angivet i produktdata: 18,5 kW
- Nominel driftseffekt NEMA: 5,59 kW
- Nominel driftstrøm Ie ved AC-3, 400 V: 12 A
- Nominel driftstrøm Ie ved AC-1, 400 V: 25 A
- Driftsspænding AC ved 50 og 60 Hz: 440 V
- Spolespænding: 230 V AC ved 50 og 60 Hz
- 3 sluttende hovedkontakter og 0 brydende hovedkontakter NC
- 1 hjælpekontakt NC og 0 hjælpekontakter NO
- Tilslutning til hovedstrømkreds og styrekreds: skrueforbindelse
Mål og øvrige oplysninger
- Højde: 124 mm
- Bredde: 143 mm
- Dybde: 143 mm
- Beskyttelsesgrad (NEMA): Andet
- SVHC-stof over 0,1 %: Ingen
- Oprindelsesland: FR
- Produktnummer: 7522419855
- EAN: 3389110545739
Standarder og certificeringer
Leverandørdata angiver No. 14 samt standarderne EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1 og UL 508. Produktcertificeringerne er BV, CCC, CSA, gL, GOST, RINA og UL.
Specifikationer
-
Varenummer:7522419855
-
EAN nummer:3389110545739Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:LC3D12AP7Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Antal brydende hovedkontakter NC:0.0
-
Antal hjælpekontakter som er NO:0.0
-
Antal hjælpekontakter som er NC:1.0
-
Antal sluttende hovedkontakter:3.0
-
Beskyttelsesgrad (NEMA):Andet
-
Bredde:143.0 mm
-
Driftsspænding AC 50 Hz:440 - 440 V
-
Driftsspænding AC 60 Hz:440 - 440 V
-
Dybde:143.0 mm
-
Effekt:18,5kW
-
Funktion:Stjerne/Trekant-kontaktor
-
Højde:124.0 mm
-
Kapslingsklasse IP:IP20
-
Montageskinnemulighed:Ja
-
Nominel drift effekt NEMA:5.59 kW
-
Nominel drifteffekt AC-3, 400 V:11.0 kW
-
Nominelt driftstrøm le på AC-3, 400 V:12.0 A
-
Nominelt driftstrøm le på AC-1, 400 V:25.0 A
-
Spænding:230V
-
Spændingstype (driftspænding):AC
-
Spændingstype for betjening:AC
-
Spolespænding 50HZ:230 - 230 V
-
Spolespænding AC 60HZ:230 - 230 V
-
SVHC stof over 0,1%:Ingen
-
Tilslutning for styrekreds:Skrueforbindelse
-
Tilslutningstype hovedstrømkreds:Skrueforbindelse
-
Producent/forhandler:Schneider Electric
