Schneider Electric stjerne-trekant-starter, 18,5 kW, 24 V AC, LC3D18AB7

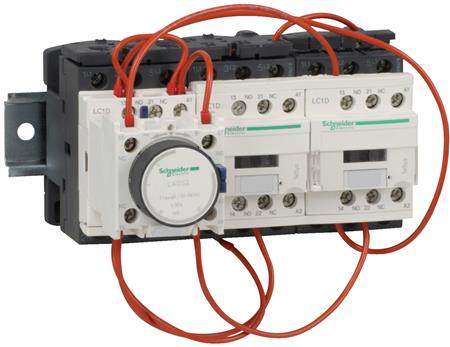

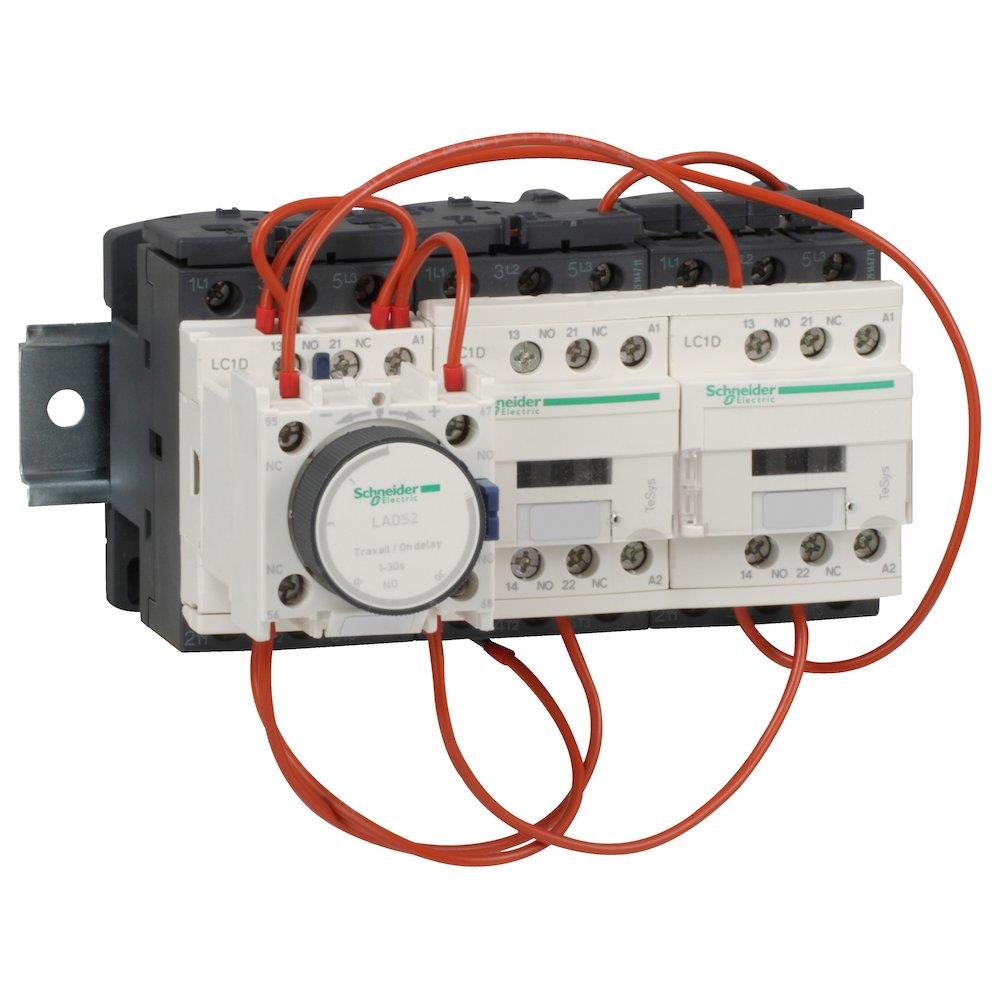

Schneider Electric LC3D18AB7 stjerne-trekant-starter til 18,5 kW med kontaktorer, timer og røde forbindelsesledninger.Schneider Electric LC3D18AB7 stjerne-trekant-starter til 18,5 kW set skråt forfra med timer og ledninger.Schneider Electric LC3D18AB7 stjerne-trekant-starter til 18,5 kW med kontaktorerne og deres skrueforbindelser synlige.Schneider Electric LC3D18AB7 stjerne-trekant-starter til 18,5 kW med rund timer foran på kontaktorgruppen.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 28/11 - torsdag d. 10/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 28/11 - torsdag d. 10/12
GLS Erhverv49,00 kr.Mandag d. 30/11 - torsdag d. 10/12
GLS Hjemmelevering59,00 kr.Mandag d. 30/11 - torsdag d. 10/12
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 27/11 - onsdag d. 9/12
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
Stjerne-trekant-starter til 18,5 kW med 24 V AC-styrespænding, IP20 og mulighed for op til 30 starter i timen. Læs mere…
  • Varenr.:
    7522419936
  • EAN nr.:
    3389110546064
  • Typenr.:
    LC3D18AB7
pr. stk. inkl. moms
2.899,00 kr.

Måske interessant?

Beskrivelse

Schneider Electric stjerne-trekant-starter, type LC3D18AB7, til 3-fasede motorer. Den er beregnet til motorer, hvor trekanttilslutningen svarer til forsyningsspændingen, og statorviklingerne er ført ud til 6 terminaler. Serien findes med eller uden kapsling og dækker 4–80 kW. Seriebeskrivelsen angiver spændingerne 24–230 V og 380 V.

Funktion og tilslutning

  • Maksimalt 30 starter pr. time og timerindstilling på op til 30 sekunder.
  • Hovedkontaktor: LC1D25. Trekantkontaktor: LC1D25. Stjernekontaktor: LC1D09.
  • Udførelsen er uden mekanisk spærring. Spærringsreferencen er angivet som LAD9V2 for LC1D09 til D38A.
  • Motorværn medfølger ikke og skal vælges separat. Schneider Electric LRD-serien angives til valg af motorværn, dimensioneret med 0,58 × motorens fuldlaststrøm.
  • Hovedstrømskreds og styrekreds tilsluttes med skrueforbindelser.
  • Kan monteres på montageskinne.

Tekniske data

  • Nominel driftseffekt: 18,5 kW ved AC-3, 400 V.
  • Nominel driftsstrøm: 18 A ved AC-3, 400 V og 32 A ved AC-1, 400 V.
  • Nominel driftseffekt efter NEMA: 7,46 kW.
  • Styrespænding: 24 V AC ved 50 og 60 Hz.
  • Driftsspænding: 440 V AC ved 50 og 60 Hz.
  • IP-klasse: IP20. NEMA-beskyttelsesgrad: Andet.
  • Hovedkontakter: 3 sluttende og 0 brydende. Hjælpekontakter: 0 NO og 1 NC.
  • Mål: højde 124 mm, bredde 144 mm og dybde 143 mm.
  • Oprindelsesland: FR.

Standarder og identifikation

Angivne standarder: EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1 og UL 508. Angivne produktcertificeringer: BV, CCC, CSA, gL, GOST, RINA og UL.

Produktnummer: 7522419936. EAN: 3389110546064.

Specifikationer

  • Varenummer:
    7522419936
  • EAN nummer:
    3389110546064
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    LC3D18AB7
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydende hovedkontakter NC:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    1.0
  • Antal sluttende hovedkontakter:
    3.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Bredde:
    144.0 mm
  • Driftsspænding AC 50 Hz:
    440 - 440 V
  • Driftsspænding AC 60 Hz:
    440 - 440 V
  • Dybde:
    143.0 mm
  • Effekt:
    18,5kW
  • Funktion:
    Stjerne/Trekant-kontaktor
  • Højde:
    124.0 mm
  • Kapslingsklasse IP:
    IP20
  • Montageskinnemulighed:
    Ja
  • Nominel drift effekt NEMA:
    7.46 kW
  • Nominel drifteffekt AC-3, 400 V:
    18.5 kW
  • Nominelt driftstrøm le på AC-3, 400 V:
    18.0 A
  • Nominelt driftstrøm le på AC-1, 400 V:
    32.0 A
  • Spænding:
    24V
  • Spændingstype (driftspænding):
    AC
  • Spændingstype for betjening:
    AC
  • Spolespænding 50HZ:
    24 - 24 V
  • Spolespænding AC 60HZ:
    24 - 24 V
  • SVHC stof over 0,1%:
    Ingen
  • Tilslutning for styrekreds:
    Skrueforbindelse
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Producent/forhandler:
    Schneider Electric
