Schneider Electric Stjerne-trekantstarter, 7,5 kW ved 400 V, 230 V AC styrespænding, LC3D09AP7

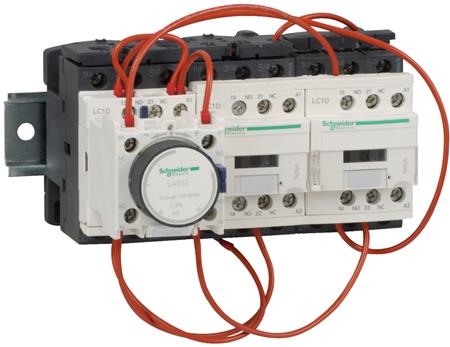

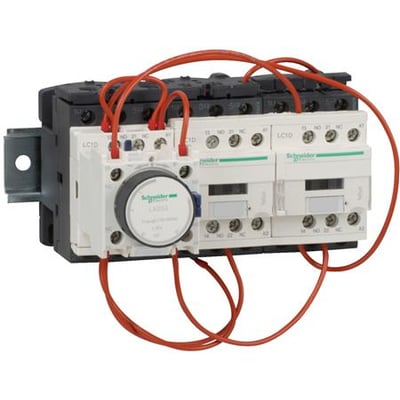

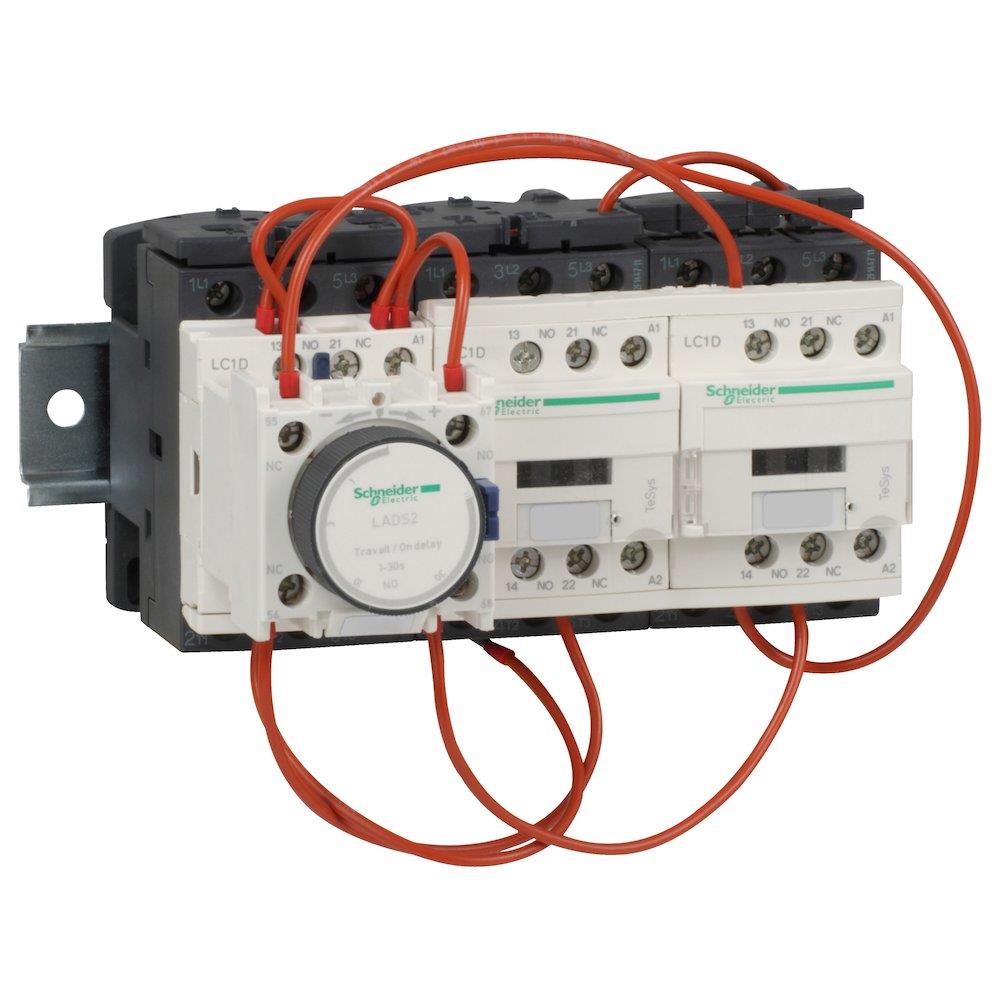

Schneider Electric LC3D09AP7 stjerne-trekantstarter med orange ledninger, timer og kontaktorer set forfra.Schneider Electric LC3D09AP7 stjerne-trekantstarter med timer og orange ledninger, vist i mindre format.Schneider Electric LC3D09AP7 stjerne-trekantstarter med orange ledninger og kontaktorer i bredt udsnit.Schneider Electric LC3D09AP7 stjerne-trekantstarter med timer og orange ledninger, vist i kompakt format.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 28/11 - torsdag d. 10/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 28/11 - torsdag d. 10/12
GLS Erhverv49,00 kr.Mandag d. 30/11 - torsdag d. 10/12
GLS Hjemmelevering59,00 kr.Mandag d. 30/11 - torsdag d. 10/12
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 27/11 - onsdag d. 9/12
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
Stjerne-trekantstarter til 3-fasede motorer, 7,5 kW ved 400 V AC og 230 V AC styrespænding. Maks. 30 starter pr. time. Uden motorværn. Læs mere…
  • Varenr.:
    7522419774
  • EAN nr.:
    3389110545449
  • Typenr.:
    LC3D09AP7
pr. stk. inkl. moms
2.088,00 kr.

Måske interessant?

Beskrivelse

Produktbeskrivelse

Schneider Electric stjerne-trekantstarter, type LC3D09AP7, er beregnet til 3-fasede motorer, hvor trekanttilslutningen svarer til forsyningsspændingen, og statorviklingerne er ført ud på 6 terminaler. Starteren har en nominel driftseffekt på 7,5 kW ved 400 V AC og en styrespænding på 230 V AC.

Starteren er bestykket uden motorværn, som sælges separat. Motorværn fra Schneider Electric LRD-serien angives som tilvalg og beregnes med 0,58 gange motorens fuldlaststrøm. Denne variant er uden mekanisk spærring; leverandørdata angiver LAD9V2 samt LC1D09 til D38A i forbindelse med spærringen.

Tekniske specifikationer

  • Funktion: stjerne-/trekantkontaktor
  • Maksimalt 30 starter pr. time
  • Timer: op til 30 sekunder
  • Hovedkontaktor, trekantkontaktor og stjernekontaktor: LC1D09
  • Nominel driftseffekt AC-3 ved 400 V: 7,5 kW
  • Angivet effekt: 11 kW
  • Nominel driftsstrøm AC-3 ved 400 V: 9 A
  • Nominel driftsstrøm AC-1 ved 400 V: 20 A
  • Nominel driftseffekt NEMA: 3,73 kW
  • Drifts- og betjeningstype: AC
  • Tre sluttende hovedkontakter og ingen brydende hovedkontakter
  • Én NC-hjælpekontakt og ingen NO-hjælpekontakter
  • Skrueforbindelser til hovedstrømkreds og styrekreds
  • Kapslingsklasse: IP20
  • Beskyttelsesgrad NEMA: Andet
  • Montage på montageskinne er mulig
  • Mål: 124 mm høj, 143 mm bred og 143 mm dyb

Supplerende produktoplysninger

De supplerende serieoplysninger beskriver stjerne-/trekantstartere med eller uden kapsling til motorer på 4–80 kW og angiver spændingerne 24 V, 230 V og 380 V.

Supplerende data angiver standarderne EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1 og UL 508. De angivne produktcertificeringer er BV, CCC, CSA, gL, GOST, RINA og UL.

  • Typenummer: LC3D09AP7
  • Produktnummer: 7522419774
  • EAN: 3389110545449

Specifikationer

  • Varenummer:
    7522419774
  • EAN nummer:
    3389110545449
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    LC3D09AP7
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydende hovedkontakter NC:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    1.0
  • Antal sluttende hovedkontakter:
    3.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Bredde:
    143.0 mm
  • Dybde:
    143.0 mm
  • Effekt:
    11kW
  • Funktion:
    Stjerne/Trekant-kontaktor
  • Højde:
    124.0 mm
  • Kapslingsklasse IP:
    IP20
  • Montageskinnemulighed:
    Ja
  • Nominel drift effekt NEMA:
    3.73 kW
  • Nominel drifteffekt AC-3, 400 V:
    7.5 kW
  • Nominelt driftstrøm le på AC-3, 400 V:
    9.0 A
  • Nominelt driftstrøm le på AC-1, 400 V:
    20.0 A
  • Spænding:
    230V
  • Spændingstype (driftspænding):
    AC
  • Spændingstype for betjening:
    AC
  • Spolespænding DC:
    0 - 0 V
  • SVHC stof over 0,1%:
    Ingen
  • Tilslutning for styrekreds:
    Skrueforbindelse
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Producent/forhandler:
    Schneider Electric
