Oventrop Solar Plus strengreguleringsventil, 1¼", DN32, 2 målenipler

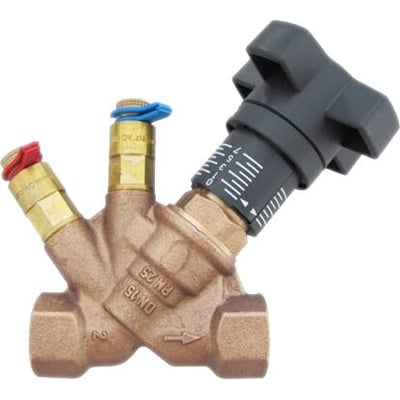

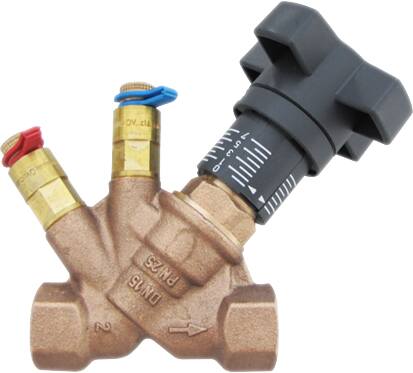

Oventrop Solar Plus strengreguleringsventil i bronze med sort indstillingshåndtag og to målenipler.
PRISGARANTI
1 stk. på lager
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 4/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 4/11
GLS Erhverv49,00 kr.Onsdag d. 4/11
GLS Hjemmelevering59,00 kr.Onsdag d. 4/11
Direkte levering149,00 kr.Tirsdag d. 3/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 3/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Oventrop
Oventrop Solar Plus statisk strengreguleringsventil DN32 med afspærring, 2 målenipler og indvendigt konisk NPT-gevind. Læs mere…
  • Varenr.:
    0802040446
  • EAN nr.:
    4026755125108
  • Typenr.:
    1062410
pr. stk. inkl. moms
1.174,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Produktbeskrivelse

Oventrop Solar Plus er en håndbetjent, statisk strengreguleringsventil med afspærring. Ventilen leveres med 2 målenipler på ¼" og har gevindudtag til måling af differenstrykket over ventilen. Den kan monteres på både fremløbs- og returledningen i centralvarme- og kølesystemer og er egnet til brugsvand, herunder varmt brugsvand.

Den hydrauliske indregulering foretages ved at forindstille ventilen og låse den i en fast position med den medfølgende låsering. Forindstillingen vælges ud fra flowdiagrammet; værdierne mellem diagrammets angivelser kan indstilles trinløst. Den valgte indstilling aflæses på ventilens grund- og finindstillingsskala.

Tilslutning og anvendelse

  • Nominel diameter: DN32.
  • Ventilstørrelse: 1¼".
  • Begge tilslutninger er indvendigt konisk rørgevind (NPT).
  • Reel arbejdslængde ved tilslutning 1: 110 mm.
  • Flowdiagrammet kan anvendes ved montering på både fremløb og retur, når flowretningen følger pilene på ventilhuset.
  • Afstanden til en bøjning skal være mindst L = 3 × diameter på indløbssiden og L = 2 × diameter på udløbssiden.
  • I kølesystemer med eksempelvis glycol skal korrektionsfaktoren i flowdiagrammet medregnes.

Tekniske specifikationer

  • Husmateriale: bronze, materialekvalitet Bronze (Rg 5), ubehandlet overflade.
  • Trykklasse: PN 25; maksimalt driftstryk: 25 bar.
  • KVS-værdi: 19,45 m³/h.
  • Angivet middeltemperatur kontinuerligt: 40–70 °C. Minimal middeltemperatur kontinuerligt: -20 °C; maksimal middeltemperatur kontinuerligt: 150 °C.
  • Spindelvinkel: 50°.
  • Håndsvingets diameter: 70 mm; betjeningshøjde: 136 mm.
  • Ventilen er håndbetjent og har niveauindikator samt måletilslutning.
  • Ventilen er ikke termostatisk eller motorstyret og har ikke indbygget aftap, termometer eller tilslutning til impulsledning.
  • Der er ikke koblingstilslutninger ved tilslutning 1 eller 2, og måleniplerne er ikke forlængede.
  • Ventilen er ikke KIWA-certificeret.

Tilbehør og varianter

Hvis der ønskes aftap gennem gevindet ved måleudtaget, kan en Oventrop påfyldnings-/aftapningsventil, type 406311.003, eller en kombineret måle-/aftapningsventil, type 406310.003, monteres i stedet for den ene målenippel. Oventrop fører også en komplet VTR-ventil med 1 målenippel og 1 færdigmonteret aftapnings-/påfyldningsstuds, VVS-nummer 406320.410.

Specifikationer

  • Varenummer:
    0802040446
  • EAN nummer:
    4026755125108
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1062410
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Betjeningshøjde:
    136.0 mm
  • Diameter håndsving:
    70.0 mm
  • Egnet for brugsvand:
    True
  • Egnet for centralvarme:
    True
  • Egnet for varm brugsvand:
    True
  • Håndbetjent:
    True
  • Hydraulisk indregulering:
    Statisk
  • KIWA certificeret:
    False
  • KV-værdi:
    - m³/h
  • KVS værdi:
    19.45 m³/h
  • Maksimal middeltemperatur (kontinuerlig):
    150.0 °C
  • Materiale til hus:
    Bronze
  • Materialekvalitet:
    Bronze (Rg 5)
  • Max. driftstryk.:
    25.0 bar
  • Med aftap:
    False
  • Med forlænget målenippel:
    False
  • Med impulslednings tilslutning:
    False
  • Med koblingstilslutning 1:
    False
  • Med koblingstilslutning 2:
    False
  • Med målenippel:
    True
  • Med måletilslutning:
    True
  • Med niveauindikator:
    True
  • Med termometer:
    False
  • Middeltemperatur (kontinuerlig):
    40 - 70 °C
  • Minimal mellemtemperatur (kontinuerlig):
    -20.0 °C
  • Motorstyret:
    False
  • Nominel diameter:
    DN32
  • Overfladebehandling:
    Ubehandlet
  • Reel arbejdslængde tilslutning 1:
    110.0 mm
  • Styreenhed:
    Statisk
  • Termostatisk:
    False
  • Tilslutning (1):
    Indvendigt Rørgevind konisk (NPT)
  • Tilslutning 2:
    Indvendigt Rørgevind konisk (NPT)
  • Trykklasse:
    PN 25
  • Tryktrinsflange:
    PN 25
  • Vinkel spindel:
    50.0 °
  • Producent/forhandler:
    Oventrop
