TeSys U strømmodul A3P10, 3-12 A, 110-240 V AC/DC, LUCB12FU

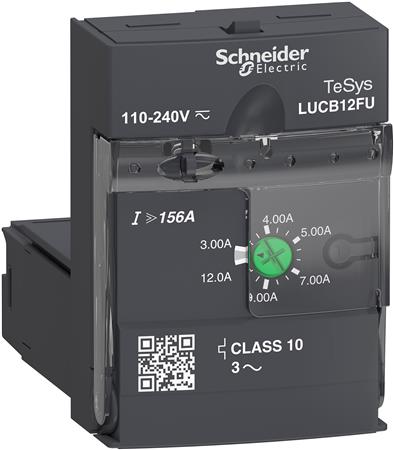

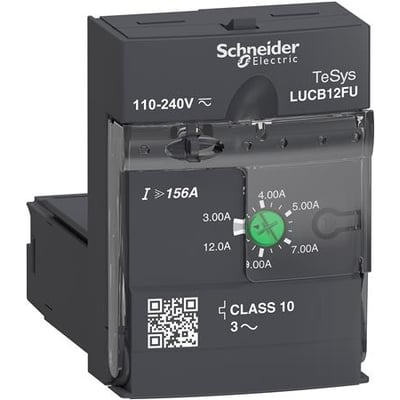

Schneider Electric TeSys U elektronisk strømmodul LUCB12FU i mørkt kabinet med grøn indstillingsknap.Schneider Electric TeSys U strømmodul LUCB12FU set forfra, med lys kabinetfarve og tydelig drejeknap til strømindstilling.
PRISGARANTI
5 stk. på lager
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 18/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 18/11
GLS Erhverv49,00 kr.Onsdag d. 18/11
GLS Hjemmelevering59,00 kr.Onsdag d. 18/11
Direkte levering149,00 kr.Tirsdag d. 17/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 17/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
Elektronisk strømmodul til TeSys U motorstartere, klasse 10, 3-12 A og 3 poler. Modulbredden er 45 mm. Læs mere…
  • Varenr.:
    7522500146
  • EAN nr.:
    3389110364439
  • Typenr.:
    LUCB12FU
pr. stk. inkl. moms
1.435,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Strømmodul til TeSys U

LUCB12FU er et elektronisk strømmodul i TeSys U-serien. Modulet har startklasse 10, et indstillingsområde for overbelastningsudløser på 3-12 A og en nominel strøm på 12 A. Det indgår i TeSys U's modulopbyggede motorstartersystem, hvor modulerne forbindes til et grundmodul uden interne ledninger. Grundmodulet indeholder adskiller og kontaktor.

Tekniske data

  • Type: LUCB12FU
  • Modulbetegnelse: A3P10
  • Antal poler: 3
  • Startklasse: 10
  • Indstillingsområde for overbelastningsudløser: 3-12 A
  • Nominel strøm IE: 12 A
  • Driftsspænding: AC, 690 V ved 50 Hz og 60 Hz
  • Spolespænding: 110-240 V AC ved 50 Hz og 60 Hz samt 110-220 V DC
  • Betjenings- og forsyningsspændingstype: AC/DC
  • Momentan kortslutningsudløsning: 156 A uden forsinkelse
  • Elektronisk motorbeskyttelse med jordfejlsbeskyttelse
  • Ekstern strømforsyning er påkrævet
  • Ingen NO- eller NC-hjælpekontakter
  • Mål: 45 mm bred, 60 mm dyb og 66 mm høj

Spændingsattributten angiver 110-240 V AC/DC. Modulbeskrivelsen angiver desuden 110-220 V DC/AC.

TeSys U-systemet

TeSys U er en kompakt, modulopbygget motorstarterserie med en kapacitet på op til 32 A og 15 kW. Grundmodulet er 45 mm bredt og fås til reverserende eller ikke-reverserende drift med to angivelser for nominel strøm, afbryderfunktion og indbygget interferensundertrykkelse. Systemets strømmoduler, hjælpekontaktblokke, funktionsmoduler og kommunikationsmoduler placeres kabelfrit i grundmodulet.

Systemet kan konfigureres med forskellige styreenheder og automationsmoduler. De elektroniske beskyttelsesmoduler omfatter udgaver med startklasse 5 til 30 og kan have funktioner som realtidsmåling, indikation af spændingsbrud, diagnostik- og logfunktioner samt lokal- eller fjernstyring. Afhængigt af styreenheden kan der indgå beskyttelse mod overbelastning og kortslutning, alarm og fejldifferentiering samt realtidsstyring af motorbelastning og lokal eller fjernbaseret diagnosticering og parameteropsætning.

Kompatible moduler og kommunikation

  • Funktionsmoduler (LUF) og hjælpekontaktmoduler (LUFN)
  • Kommunikationsmoduler til parallel eller seriel bus, herunder Modbus, CANopen, AS-Interface, Profibus DP, Ethernet, DeviceNet, Fipio og Interbus S
  • Parallelforbindelse til PLC'er og andre bussystemer via Gateway; kommunikation kan også ske via et simpelt parallellink eller et Advantys STB I/O-modul
  • Meldekontaktblok (LUA), reverseringsblok og plug-in-terminalblok
  • Strømbegrænser LUALB1, 130 kA ved 440 V
  • Hjælpeblok LU9MR1C, fortrådet til reversering
  • Valgfri strømbegrænser og omskifterrelæ

Bly og blymonoxid er angivet som SVHC-stoffer over 0,1 %.

Specifikationer

  • Varenummer:
    7522500146
  • EAN nummer:
    3389110364439
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    LUCB12FU
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal poler:
    3.0
  • Bredde:
    45.0 mm
  • Driftsspænding AC 50 Hz:
    690 - 690 V
  • Driftsspænding AC 60 Hz:
    690 - 690 V
  • Dybde:
    60.0 mm
  • Ekstern strømforsyning påkrævet:
    Ja
  • Højde:
    66.0 mm
  • Indstillingsområde for overbelasningsudløser:
    3 - 12 A
  • Kortslutningsudløsefunktion:
    Uden forsinkelse
  • Med jordfejlsbeskyttelse:
    Ja
  • Motorbeskyttelsestype:
    Elektronisk udgivelse
  • Nominel strøm IE:
    12.0 A
  • Spænding:
    110-240 ACDCV
  • Spændingstype (driftspænding):
    AC
  • Spændingstype for betjening:
    AC/DC
  • Spolespænding 50HZ:
    110 - 240 V
  • Spolespænding AC 60HZ:
    110 - 240 V
  • Spolespænding DC:
    110 - 220 V
  • Startværdi momentan kortslutningsudløser - indstillingsområde:
    156.0 A
  • Stopværdi momentan kortslutningsudløsning:
    156.0 A
  • SVHC stof over 0,1%:
    Bly, Lead-monoxide
  • Type forsyningsspænding:
    AC/DC
  • Producent/forhandler:
    Schneider Electric
