TeSys U strømmodul A3P10, 3-polet, 8-32 A, 110-240 V AC/DC, LUCB32FU

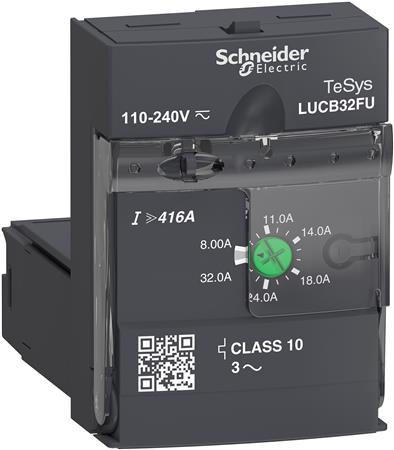

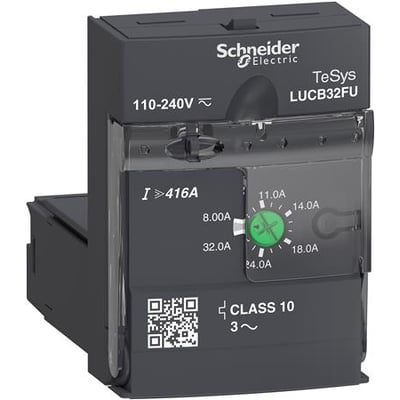

Sort Schneider Electric TeSys U-strømmodul LUCB32FU set forfra med grøn indstillingsknap og markeringer.Hvid Schneider Electric TeSys U-modul med markeringen LUCB12B, vist forfra; mærkningen afviger fra LUCB32FU-strømmodulet.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 28/11 - tirsdag d. 8/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 28/11 - tirsdag d. 8/12
GLS Erhverv49,00 kr.Mandag d. 30/11 - tirsdag d. 8/12
GLS Hjemmelevering59,00 kr.Mandag d. 30/11 - tirsdag d. 8/12
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 27/11 - mandag d. 7/12
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket Schneider Electric
3-polet TeSys U-strømmodul med elektronisk motorbeskyttelse, 32 A nominel strøm og indstillingsområde på 8-32 A. Læs mere…
  • Varenr.:
    7522500201
  • EAN nr.:
    3389110364453
  • Typenr.:
    LUCB32FU
pr. stk. inkl. moms
2.518,00 kr.

Måske interessant?

Beskrivelse

Produktbeskrivelse

TeSys Model U (U for Ultima) er et kompakt, modulopbygget motorstarter-system med plug-and-play-moduler. Strømmodulet LUCB32FU har elektronisk motorbeskyttelse, jordfejlsbeskyttelse og en nominel strøm på 32 A. Det er 3-polet og har et indstillingsområde for overbelastningsudløseren på 8-32 A.

TeSys U-systemets moduler forbindes til et grundmodul uden interne ledninger. Grundmodulet indeholder adskiller og kontaktor, og øvrige moduler, herunder strømmoduler, hjælpekontaktblokke, funktionsmoduler og kommunikationsmoduler, monteres kabelfrit. Systemets modulbredde er 45 mm. TeSys U-motorstartere fås til anvendelser op til 32 A/15 kW.

Tekniske data

  • Nominel strøm: 32 A
  • Indstillingsområde for overbelastningsudløser: 8-32 A
  • Antal poler: 3
  • Styrespænding: AC/DC
  • Spolespænding: 110-240 V AC ved 50/60 Hz og 110-220 V DC
  • Driftsspænding: 690 V AC ved 50 og 60 Hz
  • Momentan kortslutningsudløsning: 416 A, uden forsinkelse
  • Motorbeskyttelse: elektronisk
  • Jordfejlsbeskyttelse: ja
  • Ekstern strømforsyning: påkrævet
  • Hjælpekontakter: 0 NO og 0 NC
  • Mål: 45 mm bred, 60 mm dyb og 66 mm høj
  • SVHC-stoffer over 0,1 %: bly og blymonoxid

Moduler og systemfunktioner

TeSys U-systemet omfatter standardbeskyttelsesmoduler og styreenheder med forskellige funktioner. Afhængigt af valgt modul findes startklasser fra 5 til 30 samt funktioner som realtidsmåling, indikation af spændingsbrud, diagnostik, logning og lokal- eller fjernstyring.

Kommunikationsmoduler kan forbindes parallelt med PLC'er eller via bus. Systemet understøtter blandt andet Modbus, AS-Interface, CANopen, Profibus DP, Ethernet, DeviceNet, Fipio og Interbus S via Advantys STB-modul samt andre bussystemer via gateway. Automationsmoduler fås også med et parallellink.

Komponenter i TeSys U-systemet

Numrene henviser til systemtegningen:

  • 1: Grundmodul med adskiller og kontaktor
  • 2: Standardbeskyttelsesmodul
  • 3: Funktionsmoduler (LUF), kommunikationsmoduler til parallel eller seriel bus samt hjælpekontaktmoduler (LUFN)
  • 4: Meldekontaktblok (LUA)
  • 5: Reverseringsblok
  • 6: Strømbegrænser LUALB1, 130 kA ved 440 V
  • 7: Plug-in-terminalblok
  • 8: Hjælpeblok fortrådet til reversering (LU9MR1C)

Specifikationer

  • Varenummer:
    7522500201
  • EAN nummer:
    3389110364453
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    LUCB32FU
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal poler:
    3.0
  • Bredde:
    45.0 mm
  • Driftsspænding AC 50 Hz:
    690 - 690 V
  • Driftsspænding AC 60 Hz:
    690 - 690 V
  • Dybde:
    60.0 mm
  • Ekstern strømforsyning påkrævet:
    Ja
  • Højde:
    66.0 mm
  • Indstillingsområde for overbelasningsudløser:
    8 - 32 A
  • Kortslutningsudløsefunktion:
    Uden forsinkelse
  • Med jordfejlsbeskyttelse:
    Ja
  • Motorbeskyttelsestype:
    Elektronisk udgivelse
  • Nominel strøm IE:
    32.0 A
  • Spænding:
    110-240 ACDCV
  • Spændingstype (driftspænding):
    AC
  • Spændingstype for betjening:
    AC/DC
  • Spolespænding 50HZ:
    110 - 240 V
  • Spolespænding AC 60HZ:
    110 - 240 V
  • Spolespænding DC:
    110 - 220 V
  • Startværdi momentan kortslutningsudløser - indstillingsområde:
    416.0 A
  • Stopværdi momentan kortslutningsudløsning:
    416.0 A
  • SVHC stof over 0,1%:
    Bly, Lead-monoxide
  • Type forsyningsspænding:
    AC/DC
  • Producent/forhandler:
    Schneider Electric
