TeSys U strømmodul LUCA1XFU, 0,35-1,4 A, 110-240 V AC / 110-220 V DC

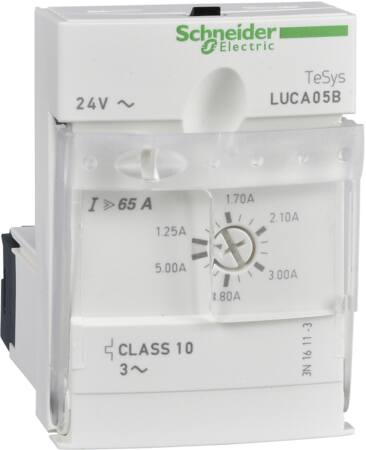

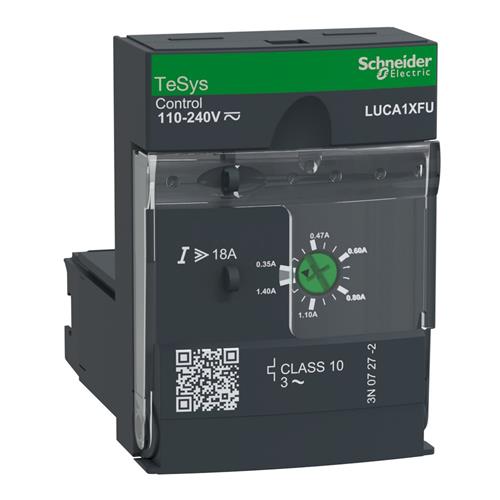

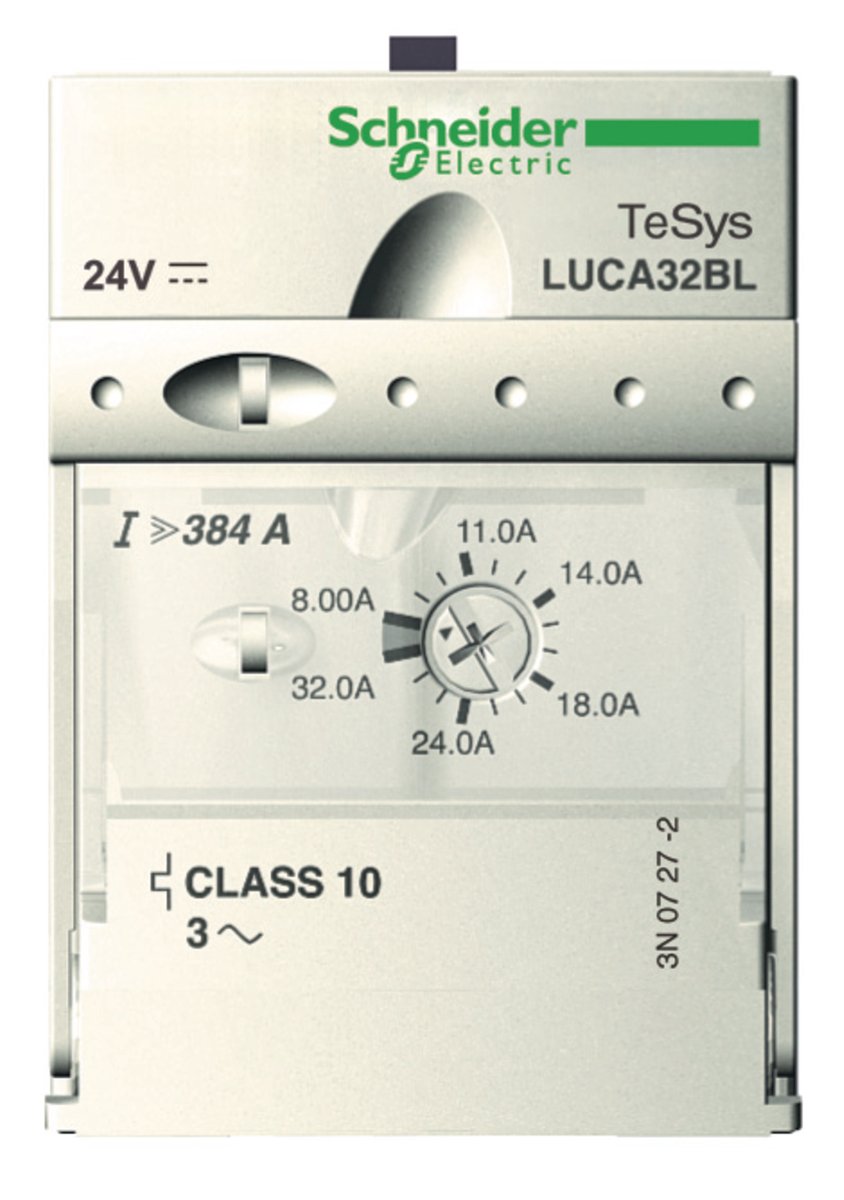

Schneider Electric TeSys U-styreenhed LUCA1XFU med mørkt kabinet, grøn justeringsknap og synlig strømindstilling.Schneider Electric TeSys U-styreenhed LUCA1XFU; her ses et hvidt modul mærket LUCA05B med justeringsknap.Schneider Electric TeSys U-styreenhed LUCA1XFU; her ses fronten af et lyst modul mærket LUCA32BL med strømvælger.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres torsdag d. 26/11 - fredag d. 4/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Torsdag d. 26/11 - fredag d. 4/12
GLS Erhverv49,00 kr.Torsdag d. 26/11 - fredag d. 4/12
GLS Hjemmelevering59,00 kr.Torsdag d. 26/11 - fredag d. 4/12
Click&Collect i Svenstrup (9230)0,00 kr.Onsdag d. 25/11 - torsdag d. 3/12
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket Schneider Electric
Standard styreenhed til TeSys U-strømbaserne LUB12, LUB32 og LUB38, til 3-fasede motorer op til 0,25 kW ved 400 V. Læs mere…
  • Varenr.:
    7522500722
  • EAN nr.:
    3389110364019
  • Typenr.:
    LUCA1XFU
pr. stk. inkl. moms
1.118,00 kr.

Måske interessant?

Beskrivelse

Produktbeskrivelse

LUCA1XFU er en standard styreenhed i TeSys U-serien. Den indsættes i en LUB12-, LUB32- eller LUB38-strømbase og danner sammen med basen en startercontroller til 3-fasede motorer.

TeSys U er et modulopbygget motorstartersystem med en 45 mm bred base, der indeholder adskiller og kontaktor. Modulerne forbindes til basen uden interne ledninger. TeSys U-systemet findes i konfigurationer op til 32 A og 15 kW.

Anvendelse og beskyttelse

  • Til motorer med mærkestrøm Ir på 0,35-1,4 A, som kan justeres.
  • Til 3-fasede motorapplikationer op til 0,25 kW ved 400 V.
  • Overbelastningsudløserklasse 10 og termomagnetisk motorbeskyttelse.
  • Beskyttelse mod overbelastning, kortslutning og fasetab samt isoleringsfejl, hvor isoleringsfejlsbeskyttelsen gælder udstyret.
  • Kortslutningsudløsning uden forsinkelse. De tekniske attributter angiver en momentan udløseværdi på 18 A for både start- og stopværdi. Produktbeskrivelsen angiver desuden kortslutningsudløsning ved 13 × Irmax og overstrøm ved 14,2 × Ir.

Elektriske data og mål

  • Styrespænding: 110-240 V AC ved 50/60 Hz eller 110-220 V DC.
  • Forsyningstype: AC/DC. Driftsspændingstype: AC.
  • 3 poler.
  • Ingen NO- eller NC-hjælpekontakter.
  • Mål: 45 mm bred, 60 mm dyb og 66 mm høj.

TeSys U-systemets moduler og funktioner

TeSys U-systemet kan sammensættes af et grundmodul, et standardbeskyttelsesmodul og en styreenhed. Styreenhederne fås som standardversion, udvidelig version med alarm og fejldifferentiering samt multifunktionsversion med realtidsstyring af motorbelastning og lokal eller fjernbaseret diagnosticering og parameteropsætning.

Systemet kan også udbygges med funktionsmoduler, hjælpekontaktmoduler, kommunikationsmoduler og valgfrie strømmoduler. Elektroniske beskyttelsesmoduler fås med startklasser fra 5 til 30 og kan have funktioner som realtidsmåling, indikation af spændingsbrud, diagnostik, logfunktioner samt lokal- eller fjernstyring.

  • Funktionsmoduler: LUF. Hjælpekontaktmoduler: LUFN. Meldekontaktblok: LUA.
  • Kommunikationsmoduler kan tilsluttes parallelt eller via seriel bus. Understøttede systemer omfatter PLC-parallelkobling, AS-i, Modbus, CANopen, Profibus DP, Ethernet, DeviceNet, Fipio og Interbus S via et Advantys STB I/O-modul eller et parallellink. Andre bussystemer kan tilsluttes via Gateway.
  • Reverseringsblok og strømbegrænser LUALB1, 130 kA ved 440 V, er blandt systemets modulmuligheder.
  • Plug-in-terminalblok samt hjælpeblok LU9MR1C, fortrådet til reversering, indgår også i systemoversigten. Et omskifterrelæ er nævnt som et valgfrit strømmodul.
  • Grundmodulet kan have to angivelser for nominel strøm og være til reverserende eller ikke-reverserende drift. Systembeskrivelsen angiver desuden afbryderfunktion og indbygget interferensundertrykkelse.

Godkendelser og produktdata

Oplyst certificering sammen med en LUB-strømbase: IEC, UL, CSA, CCC, EAC og Marine. RoHS/REACh er ligeledes angivet i leverandørdata.

  • Produktnummer: 7522500722.
  • EAN: 3389110364019.
  • Oprindelsesland: Frankrig.
  • Oplyste SVHC-stoffer over 0,1 %: 2-methylimidazole, bly, Diarylmethane, Diboron-trioxide og Lead-monoxide.

Specifikationer

  • Varenummer:
    7522500722
  • EAN nummer:
    3389110364019
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    LUCA1XFU
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal poler:
    3.0
  • Bredde:
    45.0 mm
  • Dybde:
    60.0 mm
  • Højde:
    66.0 mm
  • Kortslutningsudløsefunktion:
    Uden forsinkelse
  • Motorbeskyttelsestype:
    Termomagnetisk udløser
  • Nominel strøm IE:
    1.4 A
  • Spænding:
    110-240 ACV
  • Spændingstype (driftspænding):
    AC
  • Spændingstype for betjening:
    AC/DC
  • Spolespænding 50HZ:
    110 - 240 V
  • Spolespænding AC 60HZ:
    110 - 240 V
  • Spolespænding DC:
    110 - 220 V
  • Startværdi momentan kortslutningsudløser - indstillingsområde:
    18.0 A
  • Stopværdi momentan kortslutningsudløsning:
    18.0 A
  • SVHC stof over 0,1%:
    2-methylimidazole, Bly, Diarylmethane, Diboron-trioxide, Lead-monoxide
  • Type forsyningsspænding:
    AC/DC
  • Producent/forhandler:
    Schneider Electric
