Relæ TM160DC, 3P3D, NSX160-250DC

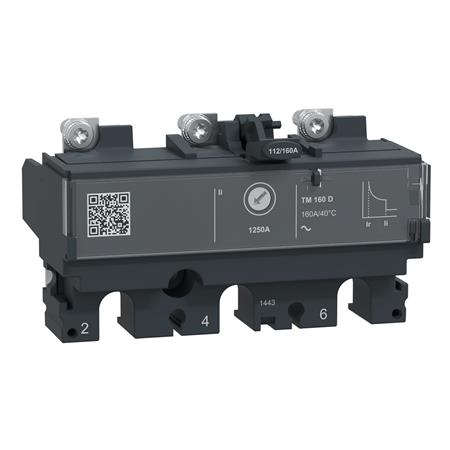

Schneider Electric TM160DC 3-polet termisk-magnetisk relæenhed på 160 A, set skråt forfra med tre tilslutninger.Schneider Electric TM160DC relæenhed set forfra med synlige tilslutningsskruer og indstillingsværdier for beskyttelsen.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres torsdag d. 26/11 - tirsdag d. 8/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
GLS Erhverv49,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
GLS Hjemmelevering59,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
Click&Collect i Svenstrup (9230)0,00 kr.Onsdag d. 25/11 - mandag d. 7/12
Oplyste datoer gælder ved bestilling inden torsdag 15.30
Se alt fra mærket Schneider Electric
3-polet termisk-magnetisk relæenhed til ComPacT NSX 160DC maksimalafbrydere med 160 A mærkestrøm, justerbar overbelastningsbeskyttelse og fast kortslutningsudløsning. Læs mere…
  • Varenr.:
    3322748063
  • EAN nr.:
    3606481994905
  • Typenr.:
    C163TM160D
pr. stk. inkl. moms
3.170,00 kr.

Måske interessant?

Beskrivelse

Produktbeskrivelse

TM160DC er en 3-polet termisk-magnetisk relæenhed til ComPacT NSX 160DC maksimalafbrydere. Den har en justerbar termisk overbelastningsbeskyttelse og en fastindstillet magnetisk beskyttelse mod kortslutning. Enheden er beregnet til distributionsapplikationer.

Tekniske oplysninger

  • Mærkestrøm og nominel brydestrøm: 160 A
  • Indstillingsområde for overbelastningsudløser: 112–160 A
  • Momentan kortslutningsudløsning uden forsinkelse: 1250 A (start- og stopværdi; indstillingsområde 1250–1250 A)
  • Driftsspænding: 750 V DC
  • Betjenings- og driftsspændingstype: DC
  • Antal poler: 3
  • Hjælpekontakter: 0 NO, 0 NC og 0 med skiftefunktion
  • Ekstern strømforsyning: ikke påkrævet
  • Jordfejlsbeskyttelse: ingen
  • Mål: 104,7 mm bred, 88,2 mm dyb og 60,6 mm høj

Standarder og identifikation

Enheden er i overensstemmelse med IEC 60947, CCC og EAC samt marine specifikationer.

  • Typebetegnelse: C163TM160D
  • Produktnummer: 3322748063
  • EAN: 3606481994905
  • Oprindelsesland: Polen (PL)
  • SVHC-stoffer over 0,1 %: bly og Octrizole

Specifikationer

  • Varenummer:
    3322748063
  • EAN nummer:
    3606481994905
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    C163TM160D
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal poler:
    3.0
  • Bredde:
    104.7 mm
  • Driftsspænding DC:
    750 - 750 V
  • Dybde:
    88.2 mm
  • Ekstern strømforsyning påkrævet:
    Nej
  • Højde:
    60.6 mm
  • Indstillingsområde for overbelasningsudløser:
    112 - 160 A
  • Kortslutningsudløsefunktion:
    Uden forsinkelse
  • Med jordfejlsbeskyttelse:
    Nej
  • Motorbeskyttelsestype:
    Termomagnetisk udløser
  • Nominel brydestrøm:
    160.0 A
  • Nominel strøm IE:
    160.0 A
  • Spændingstype (driftspænding):
    DC
  • Spændingstype for betjening:
    DC
  • Startværdi momentan kortslutningsudløser - indstillingsområde:
    1250.0 A
  • Stopværdi momentan kortslutningsudløsning:
    1250.0 A
  • Strøm indstilling uforsinket kortslutningsudløser:
    1250 - 1250 A
  • SVHC stof over 0,1%:
    Bly, Octrizole
  • Producent/forhandler:
    Schneider Electric
