Swema Kanal Test

Optimér ventilation og indeklima med Swema Kanal Test

Selv små utætheder i ventilationskanaler kan resultere i et lufttab på fem til ti procent. Et lufttab på ti procent betyder, at anlægget skal bruge 33 procent mere energi for at opretholde samme effekt. Derfor er det en god forretning at måle, om ventilationskanalerne er tætte. Danske virksomheder kan opnå betydelige energibesparelser ved at fokusere på tættere ventilationskanaler. Tættere kanaler sikrer, at en større del af den opvarmede luft udnyttes, hvilket reducerer varmetab og energiforbrug. Desuden mindskes støjen fra anlægget, som samtidig yder optimalt og bidrager til et behageligt indeklima for medarbejderne.

Elma Instruments tilbyder Swema Kanaltester til tæthedskontrol af ventilationskanaler i henhold til Dansk/Europæisk standard: DS/EN 12237 og DS/EN 1507. Ved tilslutning af en Type-K temperaturføler eller en varmetrådsprobe (SWA31) til Swema3000md, foregår målingerne under 100% densitetskompensering, understøttet af det indbyggede barometer.

Udstyret måler det tilførte luftflow via differenstryk med en ekstern tryksensor gennem måleflangen. Den interne tryksensor i Swema3000md måler det påførte overtryk i den kanal, der skal trykprøves.

I Swema3000 indtastes den trykprøvede kanals areal (A= 2r*phi*l), tæthedsklassen (A, B, C eller D) samt målerørets k-faktor. Når trykprøvningen startes, styrer Swema3000md via frekvensomformeren kanaltesteren op til et overtryk på 100 Pa i kanalen. Når målingen stabiliseres, vises den specifikke lækagemængde ((l/s)/m2) i displayet. Ved at trykke "pil op" på Swema3000md, hæves det påførte tryk i trin på 100 Pa, op til et samlet overtryk på 400 Pa. Den specifikke lækagemængde vises for hvert tryktrin efter prøvningen og kan let gemmes i instrumentets hukommelse og overføres til PC for dokumentation.

Udover den specifikke lækagemængde, vises "Test passed" eller "Test Failed" i forhold til den indtastede klassificering, hvilket eliminerer risikoen for fejlfortolkning af resultatet.

• Swema Kanaltesteren kan med det medleverede "store målerør" trykprøve anlæg med et kanalvægareal mellem 17 – 91 m², i henhold til tæthedsklasse A.
• Det "lille målerør" (tilbehør) anvendes ved trykprøvning af kanaler med et areal mellem 3 – 25 m² (tæthedsklasse A).

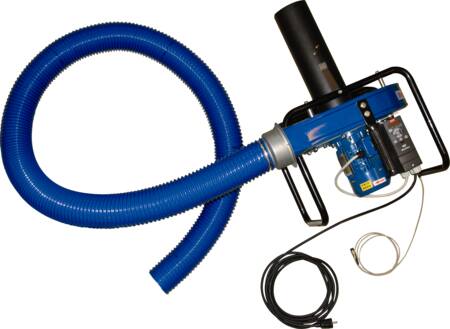

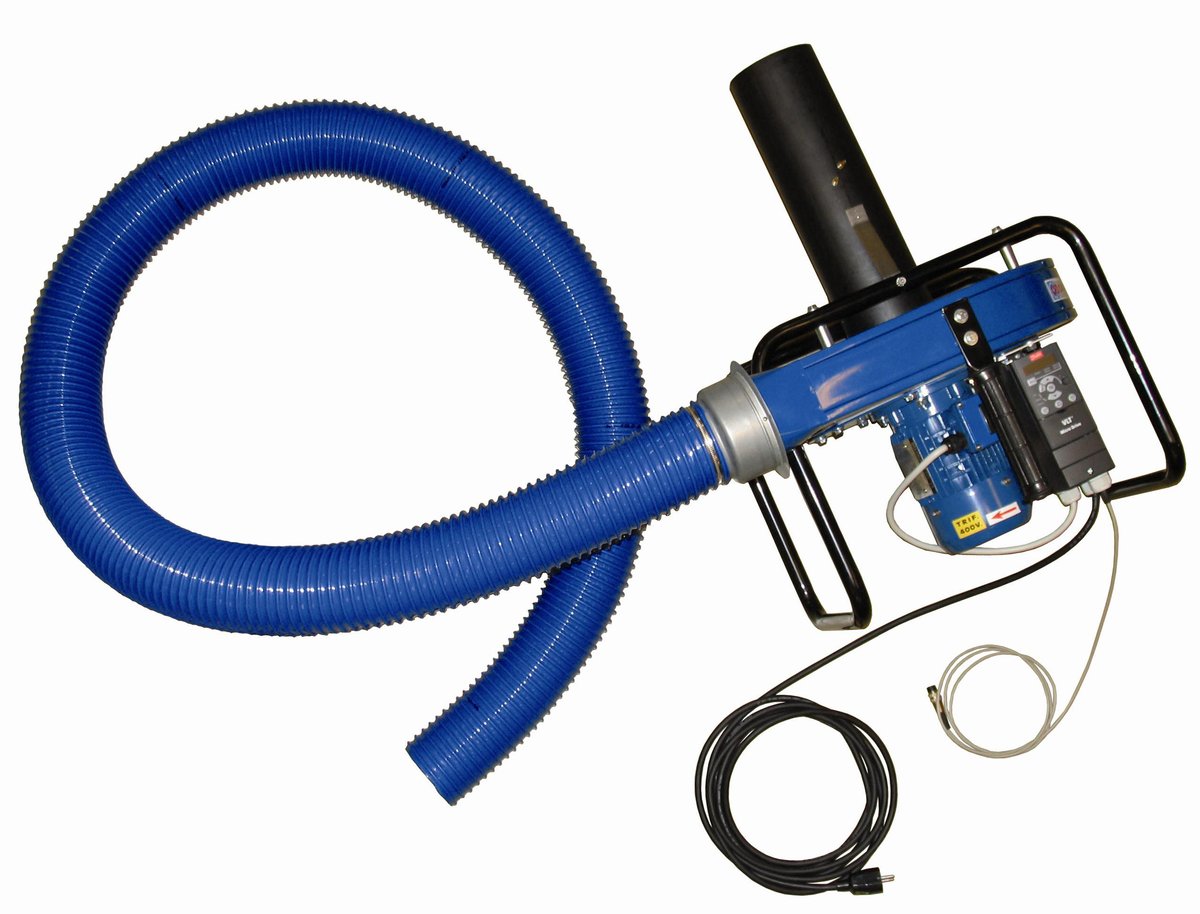

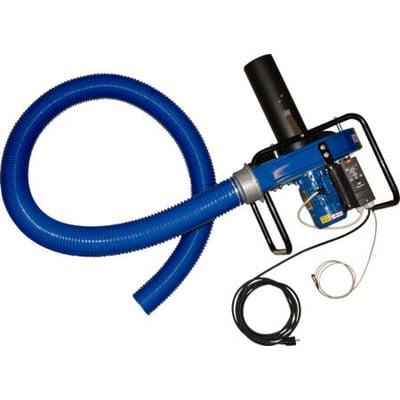

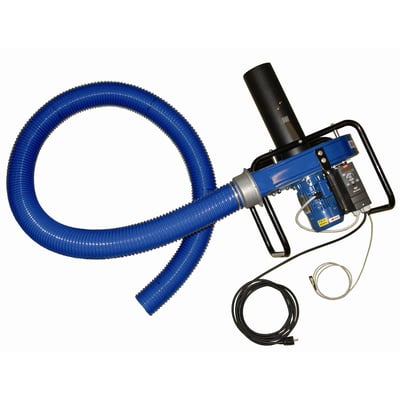

Enheden er monteret i et robust bærestativ, der gør transport nemmere. Hele opstillingen vejer 18 kg og består af en radial ventilator med frekvensomformer, diverse slanger og et stort målerør.

For at gennemføre en tæthedsprøvning af en kanal kræves udover selve kanaltesteren også et Swema3000md måleinstrument og en SWA10 tryktransducer.
