Eaton Hovedafbryder, T0-3-15683/EA/SVB, 3-polet, 20 A, 690 V, IP65

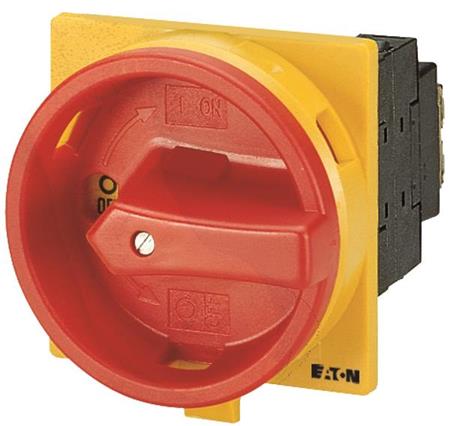

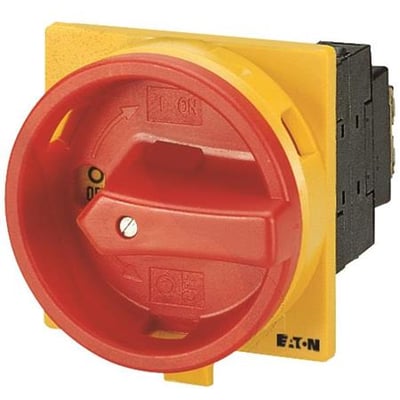

Eaton T0 3-polet hovedafbryder med stort rødt drejehåndtag, gul låsekrave og sort indbygningselement.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 14/11 - torsdag d. 26/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 14/11 - torsdag d. 26/11
GLS Erhverv49,00 kr.Mandag d. 16/11 - torsdag d. 26/11
GLS Hjemmelevering59,00 kr.Mandag d. 16/11 - torsdag d. 26/11
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 13/11 - onsdag d. 25/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Eaton
3-polet Eaton-hovedafbryder i størrelse T0 med 20 A, 690 V, IP65-front, rødt drejehåndtag og gul låsekrave. Læs mere…
  • Varenr.:
    7818106762
  • EAN nr.:
    4015080155713
  • Typenr.:
    015571, T0-3-15683/EA/SVB
pr. stk. inkl. moms
329,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Eaton-hovedafbryder i størrelse T0, udført som reparations- og vedligeholdelsesafbryder samt nødstopudgave. Afbryderen er beregnet til frontmontering med centermontering og kan låses i slukket position. Den er udført i henhold til IEC/EN 60947.

Funktioner og betjening

  • 3-polet med 1 bryder.
  • Rødt dørkoblingshåndtag og gul låsekrave.
  • Låsbar i slukket position.
  • Hjælpekontakter: 2 NO og 1 NC; ingen hjælpekontakter med skiftefunktion.
  • Ikke udført som sikkerhedsafbryder eller reverseringskontakt.

Elektriske data

  • Nominel strøm Ie: 20 A.
  • Nominel arbejdsspænding Ue: 690 V AC.
  • Nominel permanent strøm ved AC-21, 400 V: 20 A.
  • Nominel permanent strøm ved AC-23, 400 V: 13,3 A.
  • Nominel driftseffekt ved AC-3 og AC-23, 400 V: 5,5 kW.
  • Koblingskapacitet ved 400 V: 5,5 kW.
  • Betinget nominel kortslutningsstrøm Iq: 6 kA.
  • Nominel korttidsstrøm Icw: 0,32 kA.

Den supplerende produktbetegnelse angiver 3P+2S+1B og 6,5 kW. De tekniske egenskaber angiver 5,5 kW ved 400 V for AC-3 og AC-23.

Montering og udførelse

  • Frontbeskyttelse IP65 og beskyttelsesgrad NEMA 12.
  • Fastmonteret indbygningselement med skrueforbindelse til hovedstrømkredsen.
  • Forsænket montering, centermontering og bagmontering; angivet til IVS-montering på servicefordelingstavle.
  • Plastkapsling. Mål: 65 mm bred, 74 mm høj og 120 mm dyb.
  • Ikke egnet til gulvbefæstigelse, gulvmontering, mellemmontage, 4-huls-frontmontering eller indbygning i fordeler.
  • Har ikke integreret motordrev, mulighed for motordrev som tilvalg eller option for spændingsudløser. Leveres ikke med formonteret kabling.

Type og tilbehør

Typebetegnelse: T0-3-15683/EA/SVB. Produktnummer: 7818106762. EAN: 4015080155713. Tilbehør kan leveres i henhold til katalogoplysninger, herunder knastafbryder T.

Specifikationer

  • Varenummer:
    7818106762
  • EAN nummer:
    4015080155713
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    015571, T0-3-15683/EA/SVB
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    2.0
  • Antal hjælpekontakter som er NC:
    1.0
  • Antal poler:
    3.0
  • Beskyttelsesgrad (NEMA):
    12
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Betinget norminel kortslutningsstrøm Iq:
    6.0 kA
  • Bredde:
    65.0 mm
  • Dybde:
    120.0 mm
  • Egnet til front montering 4-hul:
    Nej
  • Egnet til front montering center:
    Ja
  • Egnet til gulvbefæstigelse:
    Nej
  • Egnet til indbygning af fordeler:
    Nej
  • Egnet til mellemmontage:
    Nej
  • Enhedskontruktion:
    Indbygningelement, fastmonteret
  • Farve på kontrolelement:
    Rød
  • Gulvmontage:
    Nej
  • Højde:
    74.0 mm
  • Integreret motordrev:
    Nej
  • Koblingskapacitet ved 400 V:
    5.5 kW
  • Låsbar:
    Ja
  • Materialekapslinger:
    Plastik
  • Max. nominel drift spænding Ue AC:
    690.0 V
  • Med formonteret kabling:
    Nej
  • Motordrev som option:
    Nej
  • Nominel drifteffekt AC-3, 400 V:
    5.5 kW
  • Nominel drifteffekt på AC-23, 400V:
    5.5 kW
  • Nominel driftsspænding:
    690 - 690 V
  • Nominel kortstids-strømstyrke Icw:
    0.32 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    20.0 A
  • Nominel permanent strøm ved AC-23, 400 V:
    13.3 A
  • Nominel strøm IE:
    20.0 A
  • Option for spændingsudløser:
    Nej
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Dørkoblingshåndtag
  • Udført som hovedafbryder:
    Ja
  • Udført som nødstopsudgave:
    Ja
  • Udført som reparations-/vedligeholdelsesafbryder:
    Ja
  • Udført som reverseringskontakt:
    Nej
  • Udført som sikkerhedsafbryder:
    Nej
  • Producent/forhandler:
    Eaton
