TA STAP differenstrykregulator, 1/2", DN 15, 5-25 kPa, LF

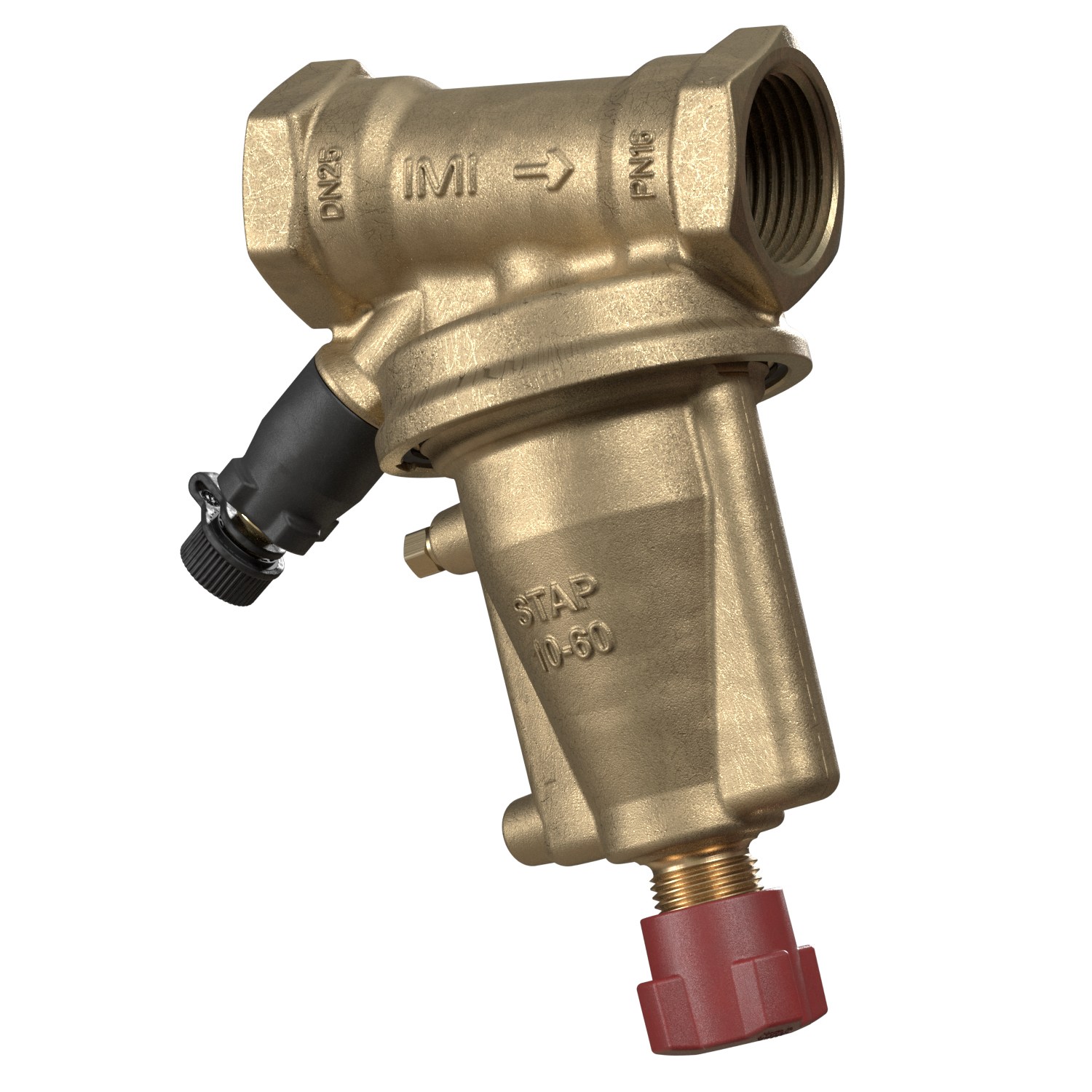

IMI STAP differenstrykregulator i 1/2 tomme med rødt justeringsgreb og måleudtag, set skråt fra siden.IMI STAP differenstrykregulator i 1/2 tomme, set skråt med begge gevindtilslutninger og det røde justeringsgreb synligt.IMI STAP differenstrykregulator i 1/2 tomme set mere forfra; ventilhusets mærkning, måleudtag og justeringsgreb ses.IMI STAP differenstrykregulator i 1/2 tomme set fra en mere skrå vinkel med gevindåbning og rødt greb synligt.
PRISGARANTI
1 stk. på lager
GLS Pakkeshop 39,00 kr. (leveres tirsdag d. 3/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Tirsdag d. 3/11
GLS Erhverv49,00 kr.Tirsdag d. 3/11
GLS Hjemmelevering59,00 kr.Tirsdag d. 3/11
Direkte levering149,00 kr.Mandag d. 2/11
Click&Collect i Svenstrup (9230)0,00 kr.Mandag d. 2/11
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket IMI
Selvvirkende, membranstyret differenstrykregulator til varme- og køleanlæg. DN 15, 1/2", indstillingsområde 5-25 kPa og måleudtag. Læs mere…
  • Varenr.:
    406963234
  • EAN nr.:
    5902276821271
  • Typenr.:
    52264115
pr. stk. inkl. moms
1.931,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Funktion og anvendelse

TA STAP er en selvvirkende, membranstyret differenstrykregulator til vandbårne varme- og køleanlæg og cirkulationssystemer. Regulatoren holder det indstillede differentryk stabilt. Den trykaflastede kegle understøtter præcis regulering, og regulatoren har justerbart differentryk samt afspærringsfunktion. Afspærringsfunktionen kræver ikke en særskilt afspærringsventil.

Måleudtaget med målenippel bruges til måling, fejlsøgning og diagnose. Leverandørbeskrivelsen angiver også mulighed for aftapning.

Specifikationer for denne variant

  • Dimension: DN 15, 1/2"
  • Variant: LF, angivet som små flow
  • Indstillingsområde: 5-25 kPa
  • Maksimalt differenstryk: 250 kPa ved 20 °C
  • Trykklasse: PN 16
  • Maksimalt arbejdstryk: 16 bar
  • Kvs-værdi: 0,7 m³/h
  • Højde: 137 mm
  • Tilslutning: muffe/muffe, indvendigt konisk rørgevind (BSPT)
  • Måletilslutning: nippel
  • Med impulsledning
  • Betjening med håndhjul; regulatoren er aflåselig
  • Spindelvinkel: 45°
  • Ingen koblingstilslutning på tilslutning 1 eller 2, ingen mængdebegrænser og ingen positionsindikator ifølge attributdata

Temperatur og medier

Den maksimale arbejdstemperatur er angivet til 120 °C. Leverandørbeskrivelsen angiver en minimal arbejdstemperatur på -10 °C, mens attributdata angiver en minimal medietemperatur på -20 °C. Regulatoren er angivet til vand og glykolblandet vand med 0-57 % glykol.

Oplysninger om STAP-serien

Leverandørdataene omfatter også følgende oplysninger om STAP-serien: Maksimalt differenstryk er 250 kPa for DN 15-50 og 350 kPa for DN 65-100. De angivne indstillingsområder er 20-80 kPa og 40-160 kPa samt, afhængigt af variant, DN 15-20: 5-25 kPa, DN 15-25: 10-60 kPa, DN 15 LF: 5-25 kPa eller 10-60 kPa, DN 32-40: 10-40 kPa og DN 32-50: 20-80 kPa. Stjerne i leverandørdataene angiver fabriksindstilling.

Serien er angivet med indvendigt gevind efter ISO 228 og gevindlængde efter ISO 7-1. Flangetilslutning følger ISO 7005-2. Mærkningen kan omfatte IMI eller TA, PN 16/150, DN, tommeangivelse og pil for strømningsretning. Overdelen mærkes STAP med indstillingsområderne ΔpL 5-25, 10-40, 10-60 eller 20-80.

Materialer og overflade

Leverandørbeskrivelsen angiver AMETAL® til ventilhus, overdel, kegle og spindler. O-ringene er af EPDM-gummi, membranen af HNBR-gummi, fjederen af rustfrit stål, fjederholderen af AMETAL® og forstærket PPS og håndhjulet af polyamid. Attributdata angiver bronze som materiale for materialekapslinger. AMETAL® beskrives af IMI som en afzinkningsbestandig legering.

Der er forskellige oplysninger om overfladen i dataene: Attributterne angiver ubehandlet overflade, mens leverandørbeskrivelsen angiver epoxylakeret ventilhus.

Specifikationer

  • Varenummer:
    406963234
  • EAN nummer:
    5902276821271
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    52264115
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Aflåselig:
    True
  • Arbejdstryk max:
    16bar
  • betjening:
    Håndhjul
  • Dimension:
    1/2
  • Dimension [dn]:
    15
  • DN mål:
    15
  • Gevind:
    1/2"
  • Højde:
    137.0 mm
  • Indstillingsområde:
    5 - 25 kPa
  • Justerbar trykfoskel:
    True
  • KVS værdi:
    0.7 m³/h
  • Maksimal trykforskel ved 20 °C:
    250.0 kPa
  • Måletilslutning:
    Nippel
  • Materiale:
    Ametal
  • Materialekapslinger:
    Bronze
  • Med aftap:
    False
  • Med impulsledning:
    True
  • Med koblingstilslutning 1:
    False
  • Med koblingstilslutning 2:
    False
  • Med mængdebegrænser:
    False
  • Medietemperatur max:
    120°C
  • Medietemperatur min:
    -20°C
  • Membranstyret:
    True
  • Nominel diameter:
    1/2"
  • Overfladebehandling:
    Ubehandlet
  • Positionsindikator:
    False
  • Tilslutning:
    Muffe/muffe
  • Tilslutning (1):
    Indvendigt rørgevind konisk (BSPT)
  • Tilslutning 2:
    Indvendigt rørgevind konisk (BSPT)
  • Trykklasse:
    PN 16
  • Type:
    Med målenippel og mulighed for aftap
  • Vinkel på spindel:
    45.0 °
  • Producent/forhandler:
    IMI
