Termorelæ TeSys D LRD21, 12–18 A, 690 V

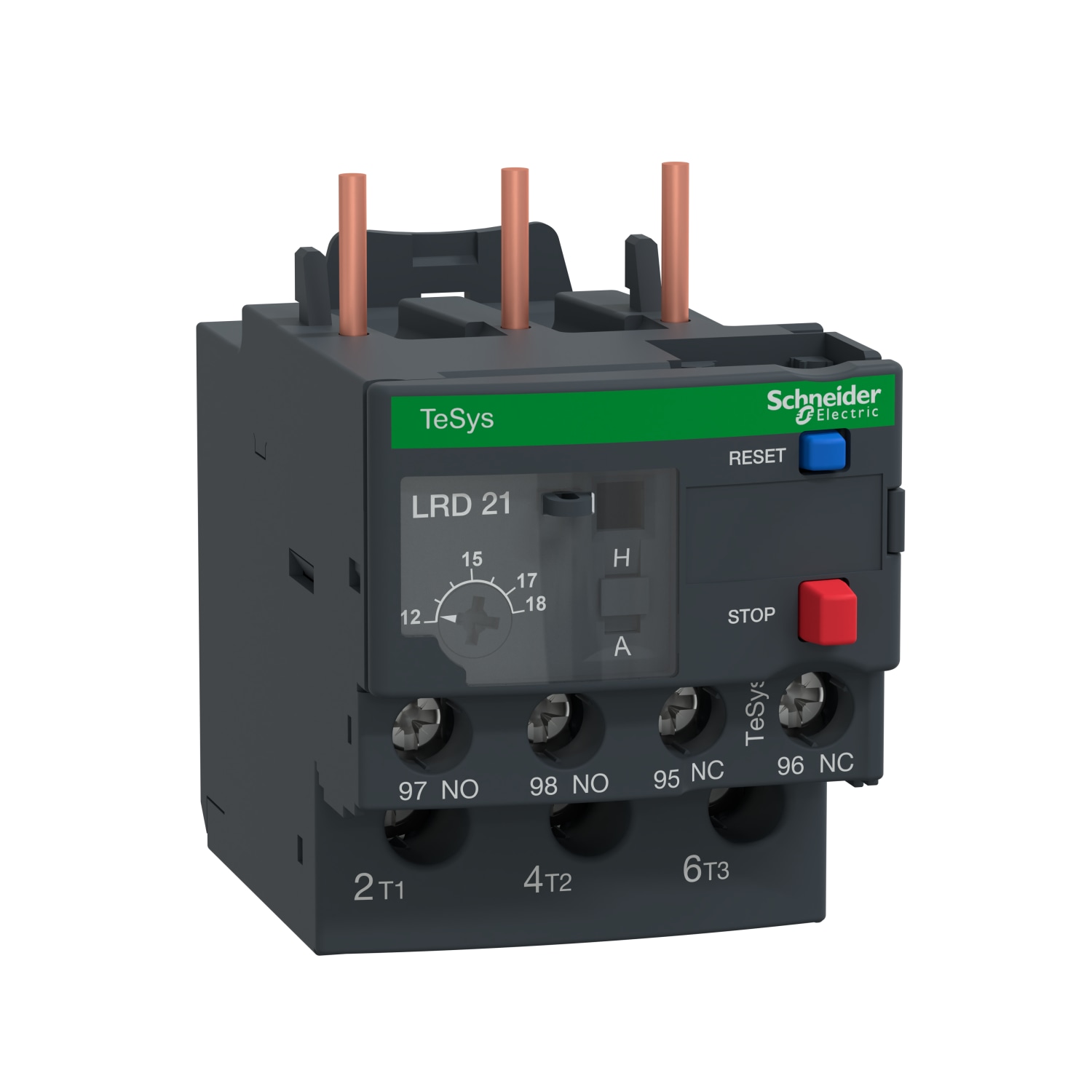

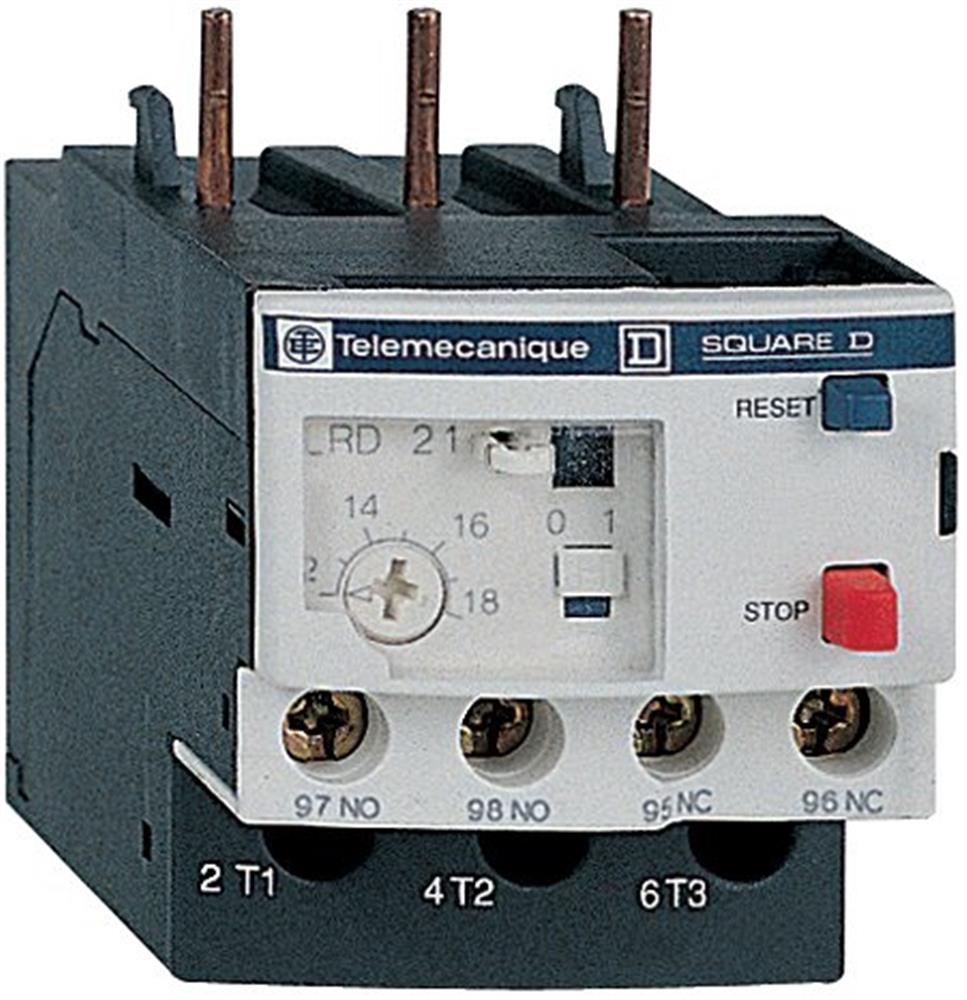

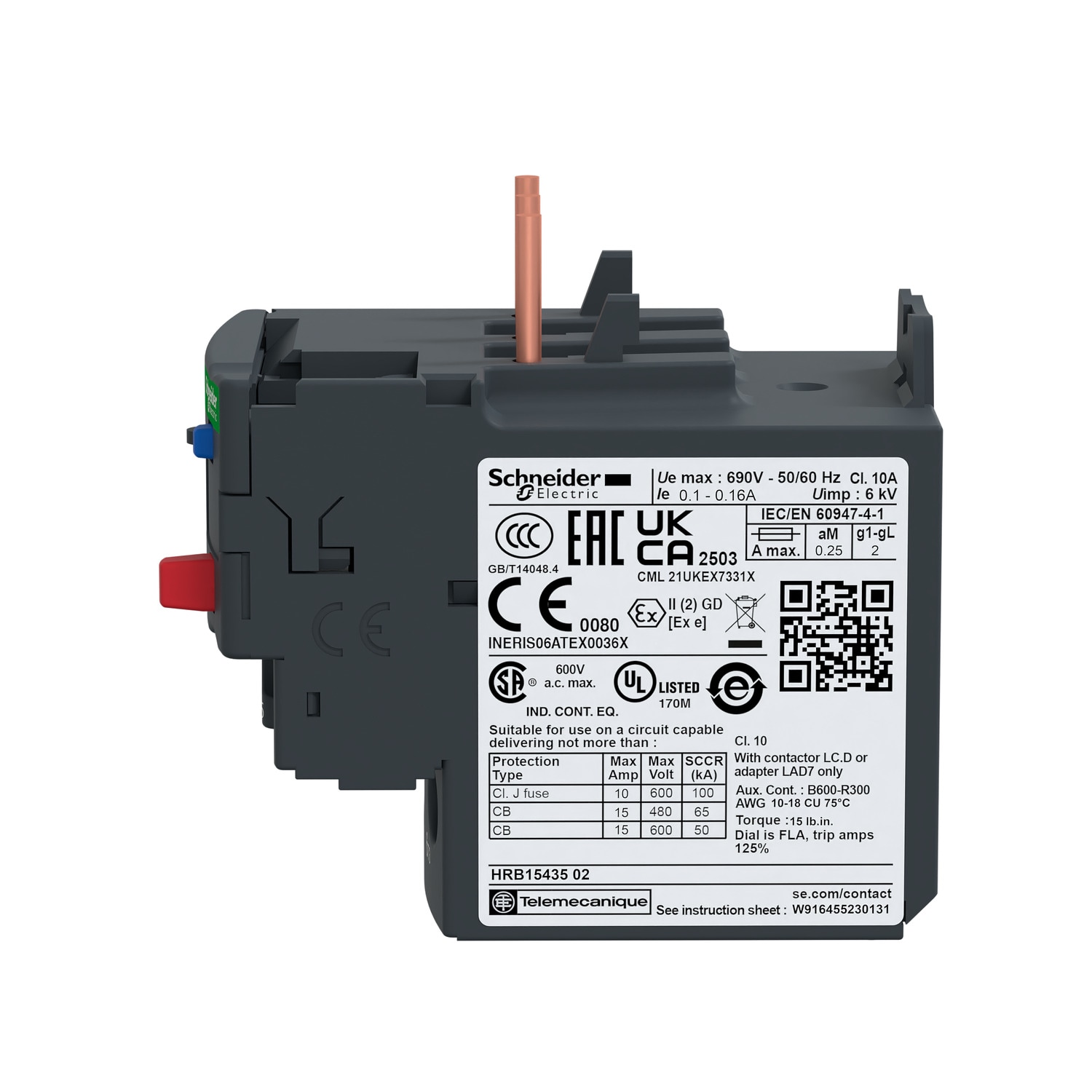

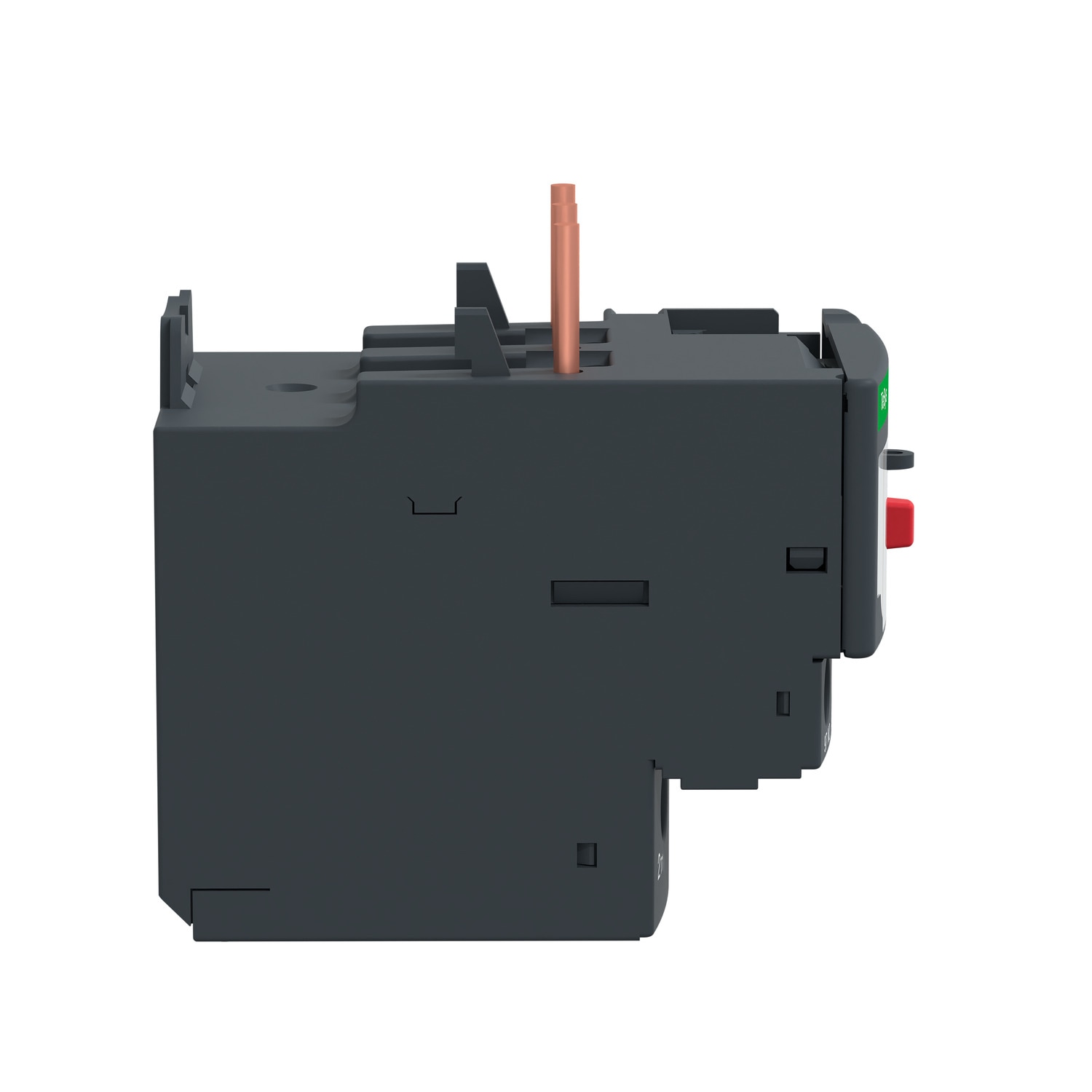

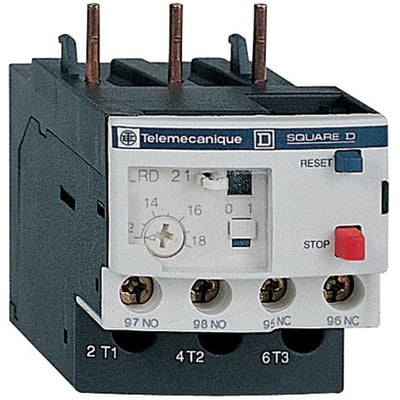

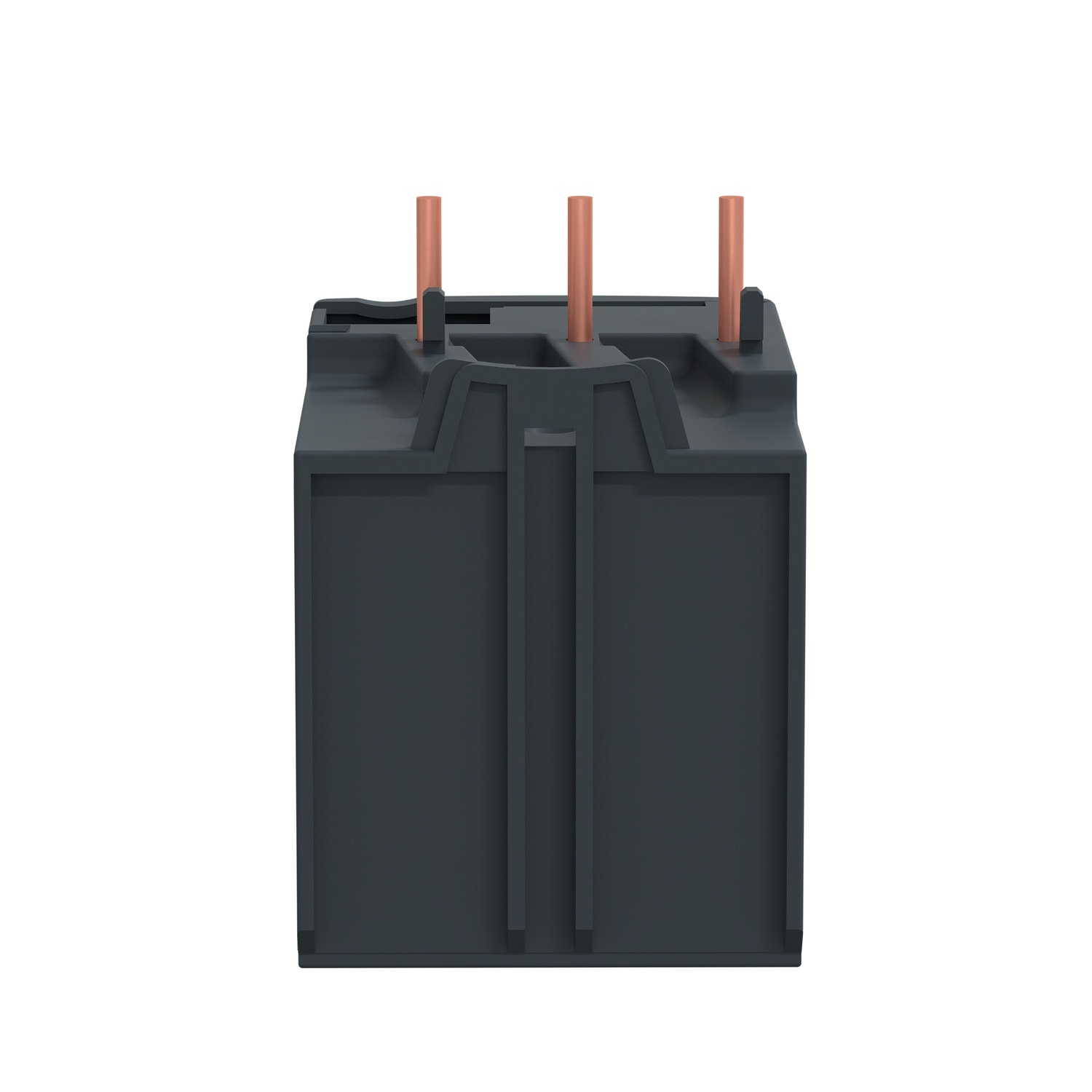

Schneider Electric TeSys D LRD21 termorelæ til 12–18 A, set bagfra med tre kobberfarvede tilslutningsstifter.Schneider Electric TeSys D LRD21 termorelæ set forfra med strømvælger, reset- og stopknap samt synlige klemmer.Schneider Electric TeSys D LRD21 termorelæ set fra siden med mørkt kabinet, tilslutningsstift og knapper.Schneider Electric TeSys D LRD21 termorelæ set bagfra med specifikationsetiket og tekniske mærkninger.Schneider Electric TeSys D LRD21 termorelæ set forfra med grøn mærkestrimmel, 12–18 A-vælger og betjeningsknapper.
PRISGARANTI
40+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 18/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 18/11
GLS Erhverv49,00 kr.Onsdag d. 18/11
GLS Hjemmelevering59,00 kr.Onsdag d. 18/11
Direkte levering149,00 kr.Tirsdag d. 17/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 17/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
TeSys D termorelæ LRD21 med indstillingsområde 12–18 A, udløserklasse 10A og nominel driftsspænding på 690 V til 3-fasede motorer. Læs mere…
  • Varenr.:
    7522421830
  • EAN nr.:
    3389110346831
  • Typenr.:
    LRD21
pr. stk. inkl. moms
601,00 kr.

Andre købte også

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Termorelæ til motorbeskyttelse

TeSys D LRD21 er et termorelæ til beskyttelse af 3-fasede motorer. Det har et justerbart strømområde på 12–18 A, en nominel driftsspænding på op til 690 V og udløserklasse 10A i henhold til IEC 60947-4-1. Det er angivet til motorer på 7,5 kW ved 400 V.

Termorelæet har en differentialfunktion med registrering af fasefejl og ubalance i belastningen. Det er angivet til kontaktorer LC1D09–LC1D38 og kan tilsluttes direkte til de nederste klemmer på 3-polede kontaktorer LC1D18–LC1D38.

Funktioner og tilslutning

  • Termisk justeringsknap til indstilling af strømområdet 12–18 A.
  • Vælger til manuel eller automatisk nulstilling samt testvælger til simulering af en udløsning.
  • Nulstillings- og stopknap samt flagindikator.
  • To hjælpekontakter til fejlsignalering: 1 NO og 1 NC. Ingen hjælpekontakter med skiftefunktion.
  • Skrueklemmer til tilslutning af hovedstrømkredsen.
  • Indstillingerne er dækket af et transparent dæksel, der kan låses ved tætning.
  • Nulstillingsfunktion via trykknap og automatisk nulstilling. Nulstil-indgang er ikke en funktion.

Montering og specifikationer

Termorelæet kan monteres direkte på kontaktoren eller separat på DIN-skinne eller med skruer. Ved separat montering anvendes klemrækken LAD7B106, som bestilles separat.

  • Serie: TeSys D
  • Typebetegnelse: LRD21
  • Indstillingsområde: 12–18 A
  • Udløserklasse: 10A
  • Nominel driftsspænding Ue: 690 V
  • Produktnummer: 7522421830
  • EAN: 3389110346831
  • Oprindelsesland: Frankrig
  • SVHC-stof over 0,1 %: Bly

Angivne standarder og certificeringer: IEC, UL, CSA, CCC, EAC, ATEX og Marine. RoHS og REACH er også angivet.

Specifikationer

  • Varenummer:
    7522421830
  • EAN nummer:
    3389110346831
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    LRD21
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Ampere:
    12-18 A
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    1.0
  • Antal hjælpekontakter som er NC:
    1.0
  • Indstillingsområde:
    12 - 18A
  • Justerbar strømområde:
    12 - 18 A
  • Max. nominel drift spænding Ue:
    690.0 V
  • Monteringsmetode:
    Direkte påbygning
  • Nulstil automatisk funktion:
    Ja
  • Nulstil indgangs funktion:
    Nej
  • Nulstil trykknap funktion:
    Ja
  • SVHC stof over 0,1%:
    Bly
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • udløserklasse:
    CLASS 10 A
  • Producent/forhandler:
    Schneider Electric
