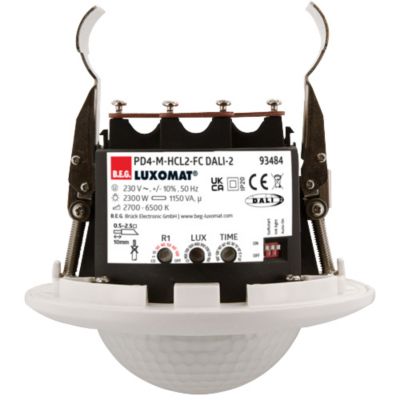

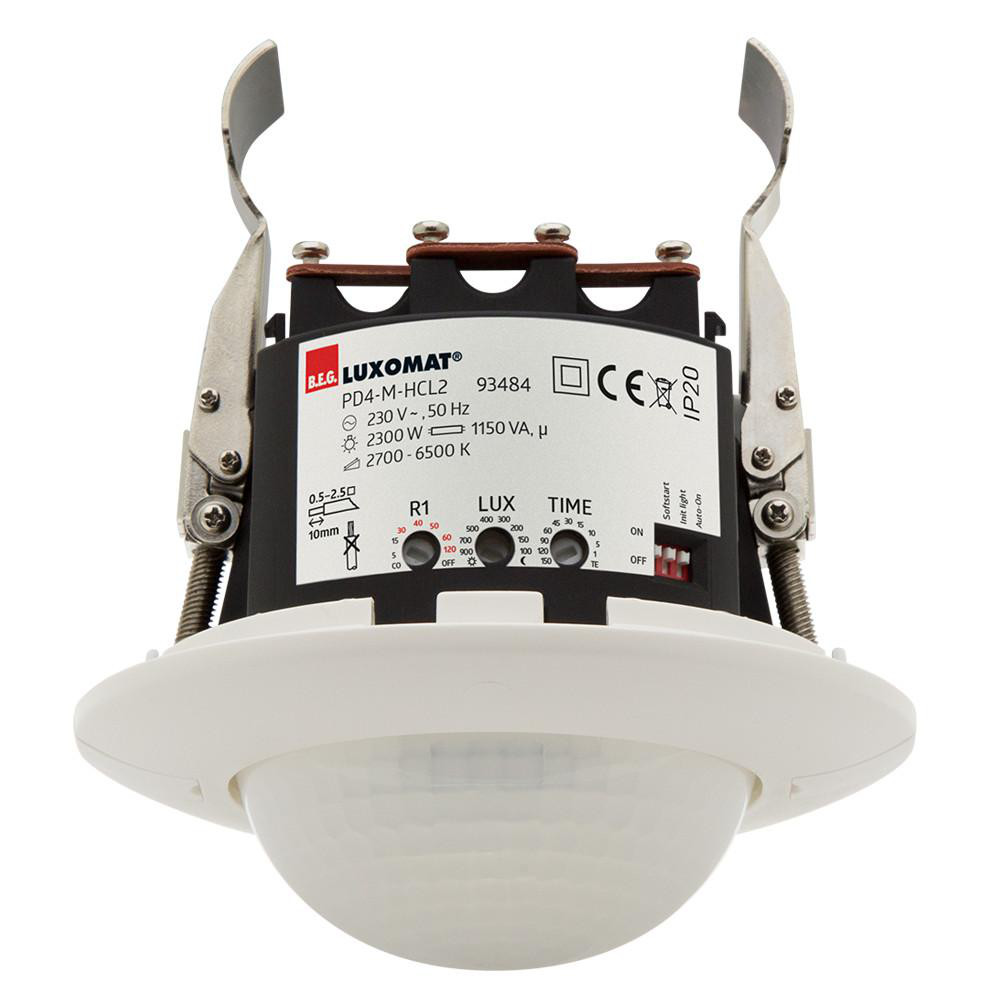

Tilstedeværelsessensor PD4-M-HCL2-i, DALI-2 - B.E.G.

Produktinformation

Bi-directional tilstedeværelsessensor med integreret DALI controller til energieffektiv og biologisk effektiv lyskontrol (Human Centric belysning).

• Integreret DALI strømforsyning og 3 trykknap-indgange
• Preset og frit indstillelige HCL kurver (12 ankerpunkter pr 24h)
• Justerbar kommunikationstilstand "Broadcast" (1 let zone, uden adressering) eller "Multicast" (flere lys zoner, HVAC, med adressering)
• Dim-2-Varm: lysstyrke og farvetemperatur kan justeres trinløst samtidigt med en lang tastetryk
• Opkald lys scener
• Blandet lysmåling ved brug af den indvendige og udvendige belysnings sensor
• Ekstern lyssensor kan svinges med 45
• Omskiftningsrelæ med høj ydelse og flere betjeningsmåder, f.eks. DALI -afbryderfunktion, HVAC, tavlebelysning.
• Hurtige ibrugtagnings- og vedligeholdelsesprocesser med smartphone-/tablet-app (Android, iOS) - pc´er er ikke nødvendig
• Udvidelse af registreringsområdet er mulig med maks fire B.E.G. BMS slaveanordninger
• Op til 64 DT8 driver armaturer (Farve Type Tc), fordoble DALI udgangsstrøm med tilbehør kan være nødvendigt
• Samtlige funktioner kan kun aktiveres med B.E.G. IR-adapter og en smartphone eller tablet (Android, iOS).
• Integreret real-time ur automatisk regulerer farvetemperaturen og lysstyrke sæt punkt med det formål at støtte menneskets biorytme
• Til måling/transmission af den aktuelle dagsværdi kan der bruges en ekstern lyssensor til farvetemperatur som tilbehør.
• A for primær belysning med segmenteret HCL kontrol via 3 grupper og offset kontrol
• Belysning zone B for skrivebord eller accent belysning via separate DALI gruppe eller via integreret relæ
• Belysning zone B - Output typen justeres til koblingsudgang (fabriksindstilling) eller regulering output (samme som gruppe 1)
• Manuel omskiftning og dæmpning med almindelige omskiftere
• Farvetemperaturen kan indstilles separat og kontinuerligt via separat trykknap input

Anvendelseseksempler:

Entréer, korridor/gangareal, storrumskontor, mødelokale, klasseværelser/seminarrum, sportshaller / lagerrum, parkeringskældre, trapper, toiletter, teknikrum, cellekontorer.

Tekniske data

• Spænding: 230 V AC ±10% 50 Hz
• Dimensioner: P= Ø 124 x 85 mm i= Ø 117 x 100 mm
• Strømforbrug: ca. 2 W
• Detektionsområde: vandret 360° (Montering på væg)
• Rækkevidde: maks. Ø 24 m på tværs, maks. Ø 8 m frontalt, maks. Ø 6,4 m siddende
• Detekteret område bevægelserne detekteres på tværs: 450 m² / 2,5 m Monteringshøjde
• Fastgørelseshøjde min./maks./anbefalet: 2 m / 10 m / 2,5 m
• Beskyttelsesgrad/-klasse: P= IP20 / Klasse II i= IP20 / Klasse II
• Beskyttelse mod slag: IK04
• Omgivelsestemperatur: -25 °C til +50 °C
• Kabinet: UV-resistent polycarbonat af høj kvalitet

DALI styring

• DALI-udgang: 100 mA (garanteret), 120 mA (maks.)
• Understøttet udstyr: DT5, DT6, DT7, DT8-Tc (HCL only possible with DT8-Tc, 2700 - 6500 K)
• Understøttede enheder: B.E.G. BMS (Bevægelse detektering)
• Tidsindstillinger: 1 min - 150 min
• Orienteringslys 5 - 100 % / OFF / 1 min - 255 min / 8Lux
• Indstillet værdi: 10 - 2500 Lux

Kontaktsæt (potentialefri NO)

• Afbryderstyrke: 2300 W, cos f = 1, 1150 VA, cos f = 0,5, 300 W LED
• Maks. startstrøm Ip (20 ms) = 165 A, Ip (200 µs) = 800 A
• Kontakt-type: 1x µ-contakt, lukke/NOTidsindstillinger: 5 sek. - 120 min (HVAC)
