Tilstedeværelsessensor PD4-M-HCL2-P, Dali-2, HCL, 230V

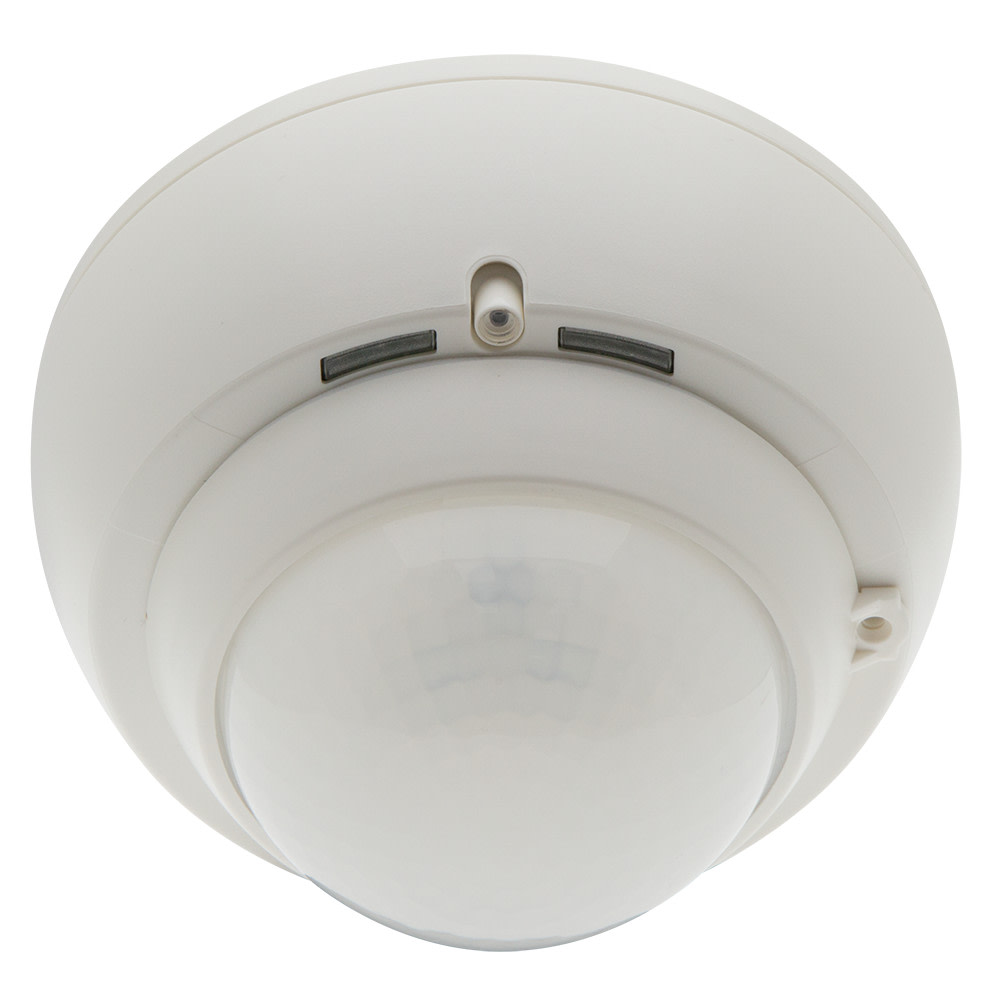

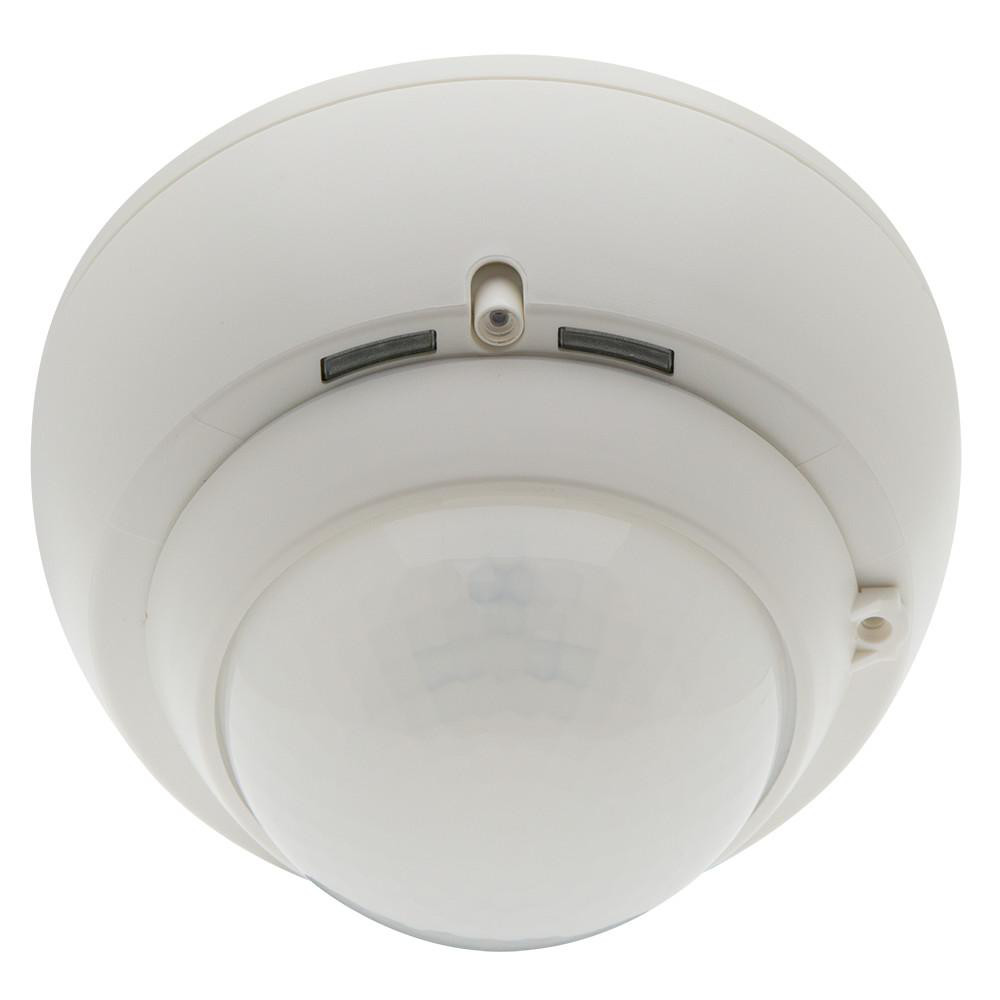

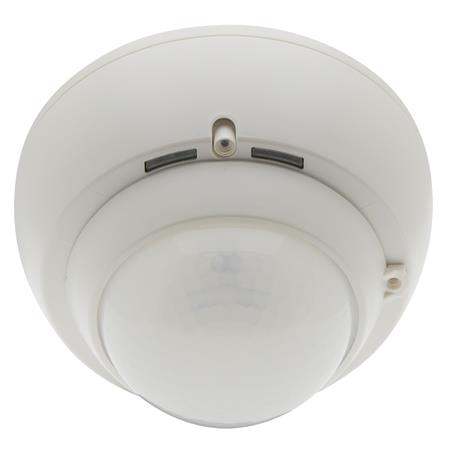

Tilstedeværelsessensor PD4-M-HCL2-P

Denne bi-directionelle tilstedeværelsessensor er udstyret med en integreret Dali controller, der muliggør både energieffektiv og biologisk effektiv lyskontrol, kendt som Human Centric belysning. Sensoren inkluderer en integreret DALI strømforsyning og tre trykknap-indgange, der giver fleksibilitet i styringen.

Med preset og frit indstillelige HCL (Human Centric Lighting) kurver med op til 12 ankerpunkter pr. 24 timer, kan lyset tilpasses døgnrytmen. Kommunikationen kan justeres til enten "Broadcast" (én lyszone uden adressering) eller "Multicast" (flere lyszoner, HVAC med adressering). Funktionen "Dim-2-Varm" tillader trinløs justering af både lysstyrke og farvetemperatur samtidigt ved et langt tryk på knappen.

Sensoren understøtter opkald af lysscener og udfører blandet lysmåling ved brug af både den indvendige og en ekstern lyssensor, der kan svinges 45°. Det integrerede omskifterrelæ har høj ydelse og flere betjeningsmuligheder, herunder DALI-afbryderfunktion, HVAC og tavlebelysning.

Hurtig idriftsættelse og vedligeholdelse er mulig via en smartphone/tablet app (Android, iOS), hvilket eliminerer behovet for pc'er. Detektionsområdet kan udvides med op til fire B.E.G. BMS slaveenheder. Sensoren kan styre op til 64 DT8 driver armaturer (Farve Type Tc), og DALI udgangsstrømmen kan fordobles med tilbehør.

Alle funktioner kan aktiveres via en B.E.G. IR-adapter og en smartphone eller tablet. Den integrerede real-time ur funktion regulerer automatisk farvetemperatur og lysstyrke for at understøtte menneskets biorytmik. En ekstern lyssensor til farvetemperatur kan tilkøbes for måling og transmission af den aktuelle dagsværdi.

Funktioner og Anvendelsesområder

• Primær belysning (Zone A) med segmenteret HCL kontrol via 3 grupper og offset kontrol.
• Skrivebords- eller accentbelysning (Zone B) via separat DALI gruppe eller integreret relæ.
• Zone B output kan justeres til koblingsudgang eller reguleringsoutput.
• Manuel omskiftning og dæmpning med almindelige omskiftere.
• Separat og kontinuerlig indstilling af farvetemperatur via dedikeret trykknap.
• Anvendelseseksempler: Entréer, korridorer, storrumskontorer, mødelokaler, klasseværelser, sportshaller, lagerum, parkeringskældre, trapper, toiletter, teknikrum og cellekontorer.

Tekniske Data

• Spænding: 230 V AC ±10% 50 Hz
• Dimensioner: P= Ø 124 x 85 mm, i= Ø 117 x 100 mm
• Strømforbrug: ca. 2 W
• Detektionsområde: vandret 360° (vægmontering)
• Rækkevidde: maks. Ø 24 m på tværs, maks. Ø 8 m frontalt, maks. Ø 6,4 m siddende
• Detekteret område (tværs): 450 m² / 2,5 m monteringshøjde
• Monteringshøjde: min. 2 m / maks. 10 m / anbefalet 2,5 m
• Beskyttelsesgrad/-klasse: P= IP20 / Klasse II, i= IP20 / Klasse II
• Beskyttelse mod slag: IK04
• Omgivelsestemperatur: -25 °C til +50 °C
• Kabinet: UV-resistent polycarbonat af høj kvalitet
• DALI styring: DALI-udgang 100 mA (garanteret), 120 mA (maks.)
• Understøttet udstyr: DT5, DT6, DT7, DT8-Tc (HCL kun med DT8-Tc, 2700 - 6500 K)
• Understøttede enheder: B.E.G. BMS (Bevægelsesdetektering)
• Tidsindstillinger: 1 min - 150 min
• Orienteringslys: 5 - 100 % / OFF / 1 min - 255 min / 8 Lux
• Indstillet værdi: 10 - 2500 Lux
• Kontaktsæt (potentialefri NO): Afbryderstyrke 2300 W (cos f = 1), 1150 VA (cos f = 0,5), 300 W LED. Maks. startstrøm Ip (20 ms) = 165 A, Ip (200 µs) = 800 A.
• Kontakt-type: 1x µ-kontakt, lukke/NO
• Tidsindstillinger (HVAC): 5 sek. - 120 min.
