Schneider Electric TM3DQ16U, udvidelsesmodul DO16 NPN, 16 udgange, 0,5 A, skrueklemme

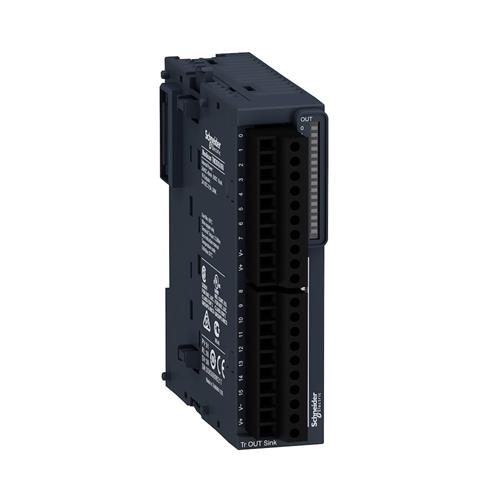

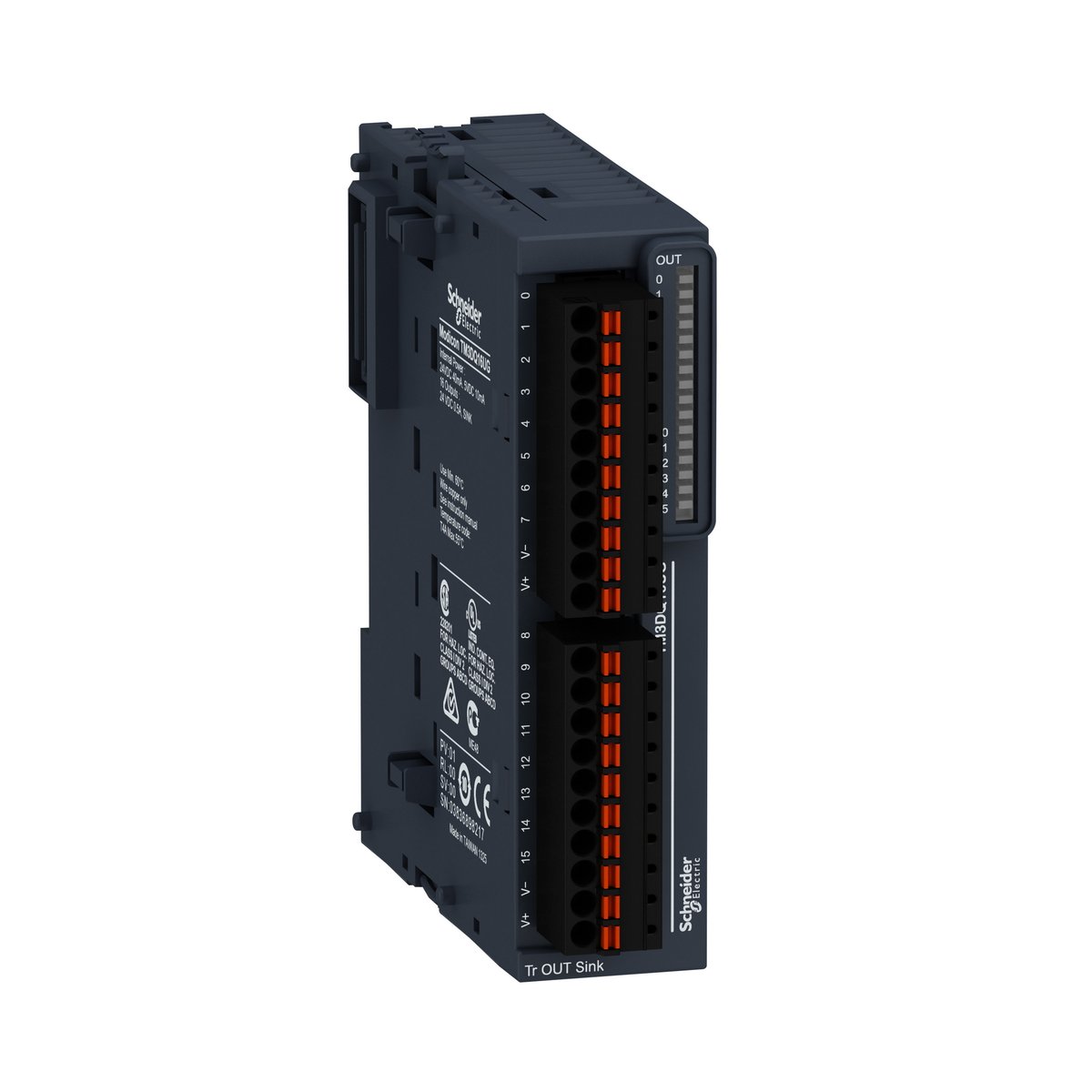

Schneider Electric TM3DQ16U-udvidelsesmodul med 16 NPN-udgange, set skråt forfra med mørkt kabinet og klemmer.Schneider Electric TM3DQ16U-udvidelsesmodul set bagfra med bred tilslutningsflade, mærkning og stik i siden.Schneider Electric TM3DQ16U-udvidelsesmodul set skråt forfra med sorte klemmer og orange terminaldele.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres tirsdag d. 1/12 - onsdag d. 9/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Tirsdag d. 1/12 - onsdag d. 9/12
GLS Erhverv49,00 kr.Tirsdag d. 1/12 - onsdag d. 9/12
GLS Hjemmelevering59,00 kr.Tirsdag d. 1/12 - onsdag d. 9/12
Click&Collect i Svenstrup (9230)0,00 kr.Mandag d. 30/11 - tirsdag d. 8/12
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
TM3DQ16U-udvidelsesmodul med 16 NPN-transistorudgange, skrueklemmer og 24 V DC-forsyning. Kompatibelt med Modicon M221, M241 og M251. Læs mere…
  • Varenr.:
    7586047593
  • EAN nr.:
    3606480611582
  • Typenr.:
    TM3DQ16U
pr. stk. inkl. moms
2.026,00 kr.

Måske interessant?

Beskrivelse

Produktbeskrivelse

Schneider Electric TM3DQ16U er et TM3-udvidelsesmodul med 16 digitale NPN-transistorudgange og skrueforbindelse. Udgangene har negativ logik (sink) og er beregnet til 24 V DC-forsyning.

Modulet er kompatibelt med PLC’erne Modicon M221, Modicon M241 og Modicon M251 – de tre PLC’er i serien MachineStruxure. TM3-systemet kan også forbindes til en TeSys-motorstarter fra Schneider Electric via en standard RJ45-forbindelse og indgå i en distribueret løsning via den interne busforbindelse med udvidelsesmodulerne TM3X.

Tekniske specifikationer

  • Produkttype: separat udgangsmodul
  • Typebetegnelse: TM3DQ16U
  • Digitale udgange: 16
  • Digitale indgange: 0
  • Udgangstype: transistor, NPN, negativ logik (sink)
  • Udgangsstrøm: 0,5 A
  • Forsyningsspænding: 24 V DC
  • Forsyningsspænding DC: 24–24 V
  • Forsyningsspænding AC ved 50 Hz: 0–0 V
  • Forsyningsspænding AC ved 60 Hz: 0–0 V
  • Udgangsspændingstype: AC/DC
  • Tilladt spænding på udgang: 19,2–28,8 V
  • Spændingstype for indgang: AC/DC
  • Tilladt spænding på indgang: 0–0 V
  • Elektrisk tilslutning: skrueforbindelse
  • Udgangene er kortslutningssikre
  • Digitale indgange og udgange kan ikke konfigureres
  • Strømforbrug ved signal 1: 0,0 mA
  • Effektforbrug: 1,1 W
  • Tidsforsinkelse ved signalskifte: 0,45 ms
  • Mål: 21,4 mm bredt, 90 mm højt og 81,3 mm dybt

Sikkerhed og øvrige oplysninger

  • Ikke velegnet til sikkerhedsfunktioner
  • Ydeevneniveau efter EN ISO 13849-1: ingen
  • SIL efter IEC 61508: ingen
  • Kategori efter EN 954-1: 1
  • Redundans: nej
  • Eksplosionssikkerhedskategori for gas og støv: ingen
  • Tilhørende driftmiddel Ex ia: nej
  • Tilhørende driftmiddel Ex ib: nej
  • Bly er angivet som SVHC-stof over 0,1 %
  • Oprindelsesland: Taiwan (TW)
  • Produktnummer: 7586047593
  • EAN: 3606480611582

Specifikationer

  • Varenummer:
    7586047593
  • EAN nummer:
    3606480611582
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    TM3DQ16U
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal digitale indgange:
    0.0
  • Antal digitale udgange:
    16.0
  • Bredde:
    21.4 mm
  • Digitale indgange konfigurerbare:
    Nej
  • Digitale udgange konfigurerbare:
    Nej
  • Dybde:
    81.3 mm
  • Effektforbrug:
    1.1 W
  • Eksplosionssikkerhedskategori for gas:
    Ingen
  • Eksplosionssikkerhedskategori for støv:
    Ingen
  • Elektrisk forbindelse:
    Skrueforbindelse
  • Forsyningsspænding:
    24V
  • Forsyningsspænding AC 50 Hz:
    0 - 0 V
  • Forsyningsspænding AC 60 Hz:
    0 - 0 V
  • Forsyningsspænding DC:
    24 - 24 V
  • Højde:
    90.0 mm
  • Kategori i henhold til EN 954-1:
    1
  • Korslutningssikker udgang:
    Ja
  • Redundans:
    Nej
  • SIL i.h.t. IEC 61508:
    Ingen
  • Spændingstype (indgang):
    AC/DC
  • Strømforbrug ved signal 1:
    0.0 mA
  • SVHC stof over 0,1%:
    Bly
  • Tidsforsinkelse ved signalskifte:
    0.45 - 0.45 ms
  • Tilladt spænding på indgang:
    0 - 0 V
  • Tilladt spænding på udgang:
    19.2 - 28.8 V
  • Tillhørende driftmiddel (Ex ia):
    Nej
  • Tillhørende driftmiddel (Ex ib):
    Nej
  • Type af digitale udgange:
    Transistor
  • Type forsyningsspænding:
    DC
  • Udgangsspændingstype:
    AC/DC
  • Udgangsstrøm:
    0.5 A
  • Velegnet til sikkerhedsfunktioner:
    Nej
  • Ydeevneniveau i.h.t. EN ISO 13849-1:
    Ingen
  • Producent/forhandler:
    Schneider Electric
