Schneider Electric Modicon TM3, digitalt udgangsmodul TM3DQ16TG, 16 PNP-udgange, 0,5 A, fjederklemme, 24 V DC

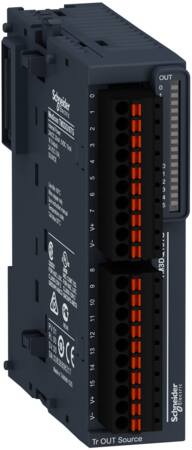

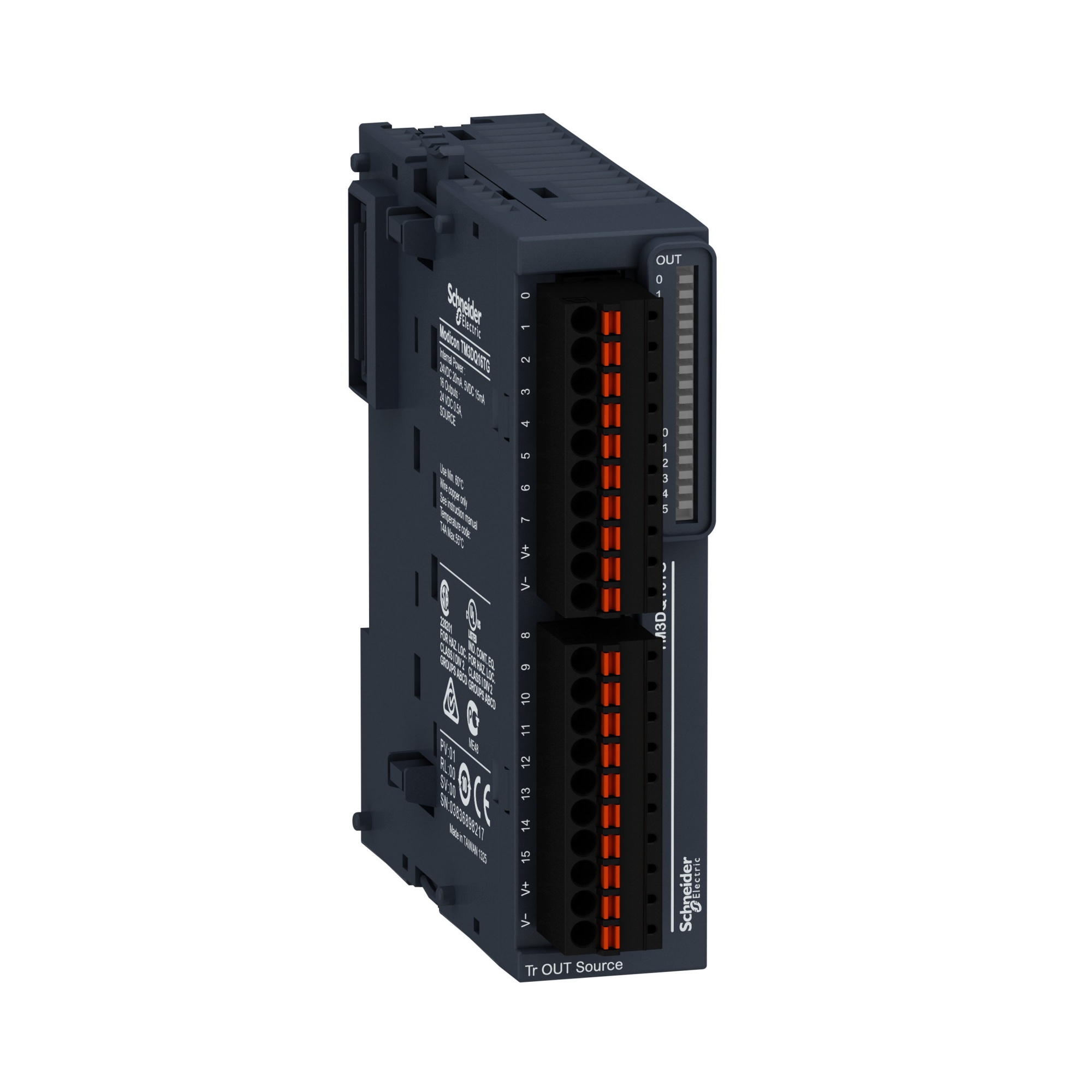

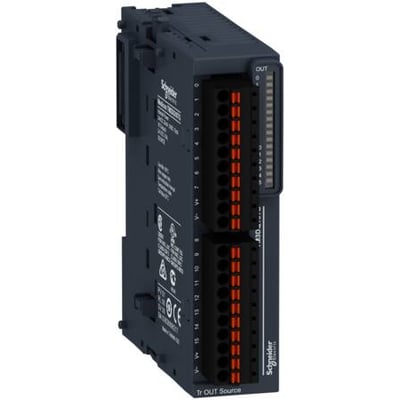

Schneider Electric Modicon TM3DQ16TG digitalt udgangsmodul med 16 PNP-udgange og orange fjederklemmer, set skråt forfra.Schneider Electric Modicon TM3DQ16TG udgangsmodul set tættere på fra siden med de orange fjederklemmer synlige.Schneider Electric Modicon TM3DQ16TG udgangsmodul, hvor de nummererede klemmer og orange fjederkontakter ses tydeligt forfra.
PRISGARANTI
20+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 25/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 25/11
GLS Erhverv49,00 kr.Onsdag d. 25/11
GLS Hjemmelevering59,00 kr.Onsdag d. 25/11
Direkte levering149,00 kr.Tirsdag d. 24/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 24/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
Modicon TM3-udgangsmodul med 16 PNP-transistorudgange på 0,5 A, 24 V DC-forsyning og aftagelig fjederklemme. Kompatibelt med Modicon M221, M241, M251 og M262. Læs mere…
  • Varenr.:
    7586047580
  • EAN nr.:
    3606480611490
  • Typenr.:
    TM3DQ16TG
pr. stk. inkl. moms
1.603,00 kr.

Måske interessant?

Beskrivelse

Schneider Electric Modicon TM3DQ16TG er et digitalt udgangsmodul med 16 PNP-transistorudgange. Modulet er beregnet til Modicon M221, M241, M251 og M262 logikcontrollere og kan styre drev med variabel hastighed samt enheder med strøm- eller spændingsindgang.

Modulet har en forsyning på 24 V DC, en udgangsstrøm på 0,5 A og et strømforbrug på 20 mA ved 24 V DC via busstikket. Effektforbruget er 1,1 W.

Funktioner og tilslutning

  • 16 digitale PNP-transistorudgange og ingen digitale indgange.
  • Tilladt udgangsspænding: 19,2–28,8 V.
  • Udgangene er kortslutningssikrede og kan ikke konfigureres.
  • Tidsforsinkelse ved signalskifte: 0,45 ms.
  • Aftagelig fjederklemme med 3,81 mm afstand mellem udgangene.
  • Isolering mellem udgang og forsyning: 1500 V AC; mellem udgang og intern logik: 500 V AC.
  • Busudvidelsesstikket fordeler data og strøm, når TM3-moduler samles med logikcontrollere.

Montering og tekniske data

  • IP20-klassificeret.
  • Mål: 27,4 mm bred, 84,6 mm dyb og 90 mm høj. Vægt: 0,095 kg.
  • Kan monteres på TH35-15- og TH35-7.5-skinner efter IEC 60715 eller på plade/panel med monteringssæt.
  • TM3-moduler kan indgå i distribuerede løsninger via intern busforbindelse; forbindelsen etableres med TM3X-udvidelsesmoduler.
  • Kategori 1 efter EN 954-1. Modulet er ikke angivet som egnet til sikkerhedsfunktioner; SIL efter IEC 61508 og ydeevneniveau efter EN ISO 13849-1 er angivet som ingen. Redundans: nej.
  • Ingen eksplosionssikkerhedskategori for gas eller støv er angivet; modulet er ikke angivet som tilhørende udstyr Ex ia eller Ex ib.
  • Certificeringer: CE, CULus og C-Tick. Standarder: EN/IEC 61131-2 og EN/IEC 61010-2-201.
  • Leverandørdata angiver bly som SVHC-stof over 0,1 %.

Specifikationer

  • Varenummer:
    7586047580
  • EAN nummer:
    3606480611490
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    TM3DQ16TG
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal digitale indgange:
    0.0
  • Antal digitale udgange:
    16.0
  • Bredde:
    27.4 mm
  • Digitale indgange konfigurerbare:
    Nej
  • Digitale udgange konfigurerbare:
    Nej
  • Dybde:
    84.6 mm
  • Effektforbrug:
    1.1 W
  • Eksplosionssikkerhedskategori for gas:
    Ingen
  • Eksplosionssikkerhedskategori for støv:
    Ingen
  • Elektrisk forbindelse:
    Fjederklemme
  • Forsyningsspænding:
    24V
  • Forsyningsspænding AC 50 Hz:
    0 - 0 V
  • Forsyningsspænding AC 60 Hz:
    0 - 0 V
  • Forsyningsspænding DC:
    24 - 24 V
  • Højde:
    90.0 mm
  • Kategori i henhold til EN 954-1:
    1
  • Korslutningssikker udgang:
    Ja
  • Redundans:
    Nej
  • SIL i.h.t. IEC 61508:
    Ingen
  • Spændingstype (indgang):
    AC/DC
  • Strømforbrug ved signal 1:
    0.0 mA
  • SVHC stof over 0,1%:
    Bly
  • Tidsforsinkelse ved signalskifte:
    0.45 - 0.45 ms
  • Tilladt spænding på indgang:
    0 - 0 V
  • Tilladt spænding på udgang:
    19.2 - 28.8 V
  • Tillhørende driftmiddel (Ex ia):
    Nej
  • Tillhørende driftmiddel (Ex ib):
    Nej
  • Type af digitale udgange:
    Transistor
  • Type forsyningsspænding:
    DC
  • Udgangsspændingstype:
    AC/DC
  • Udgangsstrøm:
    0.5 A
  • Velegnet til sikkerhedsfunktioner:
    Nej
  • Ydeevneniveau i.h.t. EN ISO 13849-1:
    Ingen
  • Producent/forhandler:
    Schneider Electric
