Schneider Electric Modicon TM3DQ16T, digitalt udgangsmodul, 16 PNP-transistorudgange, 24 V DC, skrueklemme

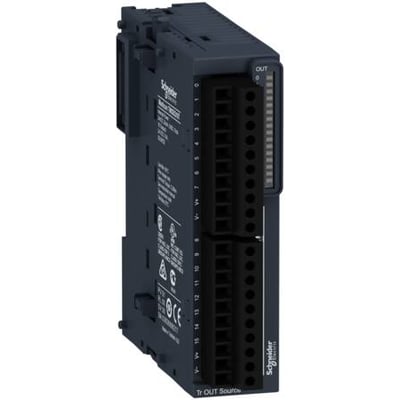

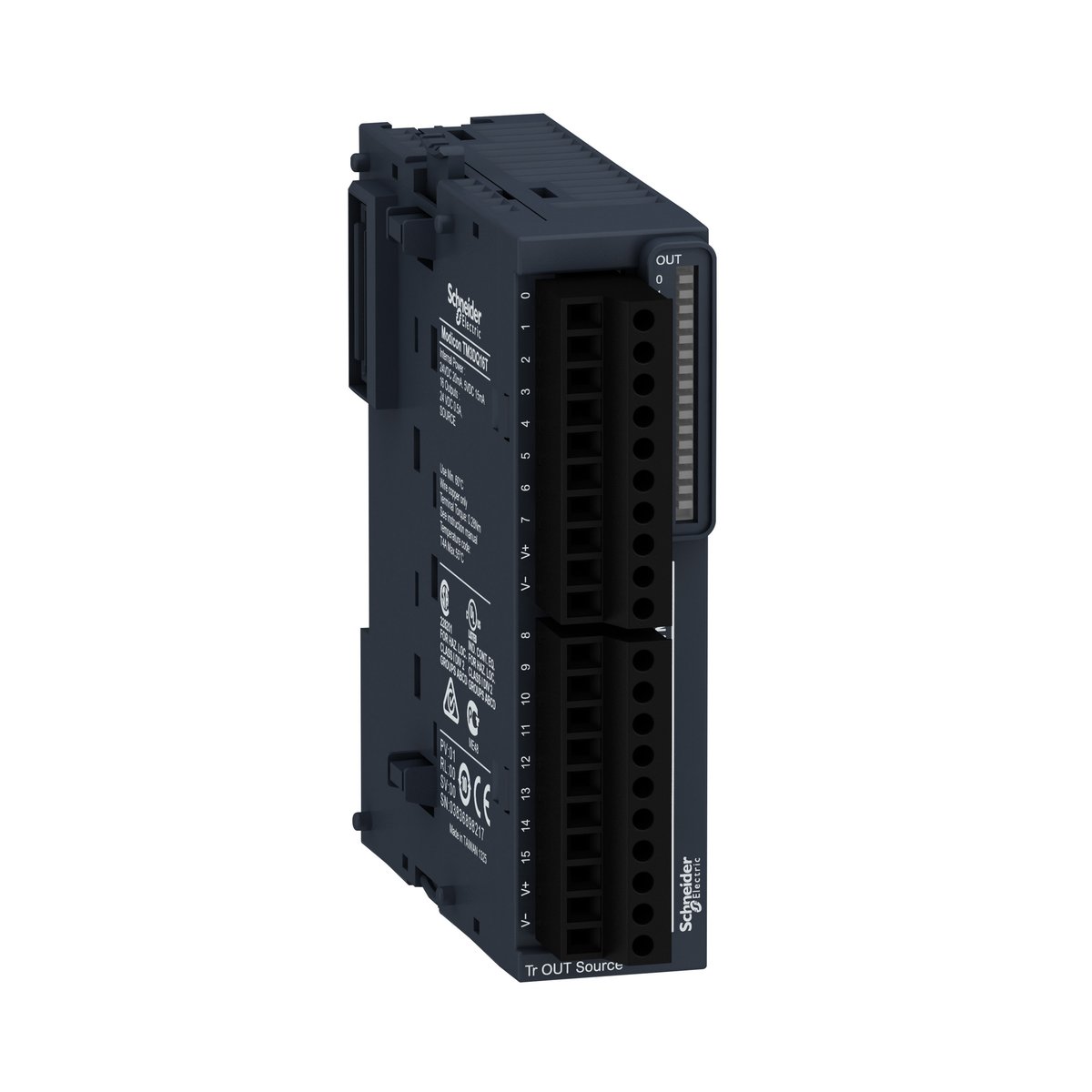

Schneider Electric Modicon TM3DQ16T digitalt udgangsmodul med 16 PNP-udgange, set skråt forfra.Schneider Electric Modicon TM3DQ16T udgangsmodul set skråt forfra med terminaler og statusmarkeringer synlige.Schneider Electric Modicon TM3DQ16T digitalt udgangsmodul set tættere forfra med de nummererede klemmer tydelige.
PRISGARANTI
40+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 25/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 25/11
GLS Erhverv49,00 kr.Onsdag d. 25/11
GLS Hjemmelevering59,00 kr.Onsdag d. 25/11
Direkte levering149,00 kr.Tirsdag d. 24/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 24/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
Modicon TM3DQ16T er et 24 V DC-udgangsmodul med 16 PNP-transistorudgange à 0,5 A og aftagelige skrueklemmer. Passer til Modicon M221, M241, M251 og M262. Læs mere…
  • Varenr.:
    7586048149
  • EAN nr.:
    3606480611483
  • Typenr.:
    TM3DQ16T
pr. stk. inkl. moms
1.603,00 kr.

Måske interessant?

Beskrivelse

Schneider Electric Modicon TM3DQ16T er et digitalt I/O-udvidelsesmodul med 16 transistorudgange med positiv kildelogik (PNP). Modulet forsynes med 24 V DC og passer til Modicon M221-, M241-, M251- og M262-logikcontrollere. Det kan styre frekvensomformere og andre enheder med strøm- eller spændingsindgang.

Modulet har aftagelige skrueterminaler med 3,81 mm afstand. Modicon TM3-moduler forbindes til controlleren via et busudvidelsesstik, som overfører data og strømforsyning. Serien har en blokeringsmekanisme og kan anvendes i distribuerede løsninger via den interne busforbindelse og TM3X-udvidelsesmoduler.

Tekniske specifikationer

  • Type: TM3DQ16T, digitalt udgangsmodul
  • Antal digitale udgange: 16 transistorudgange, PNP
  • Antal digitale indgange: 0
  • Forsyningsspænding: 24 V DC
  • Udgangsspænding: 24 V DC; tilladt udgangsspænding: 19,2–28,8 V
  • Udgangsstrøm: 0,5 A
  • Skiftetidsforsinkelse: 0,45 ms
  • Strømforbrug via buskonnektor: 20 mA ved 24 V DC; effektforbrug: 1,1 W
  • Strømforbrug ved signal 1: 0 mA
  • Udgangene er ikke konfigurerbare og er kortslutningssikrede
  • Produktdata angiver udgangsspændingstype AC/DC samt indgangsspændingstype AC/DC. Tilladt indgangsspænding er angivet som 0–0 V.
  • AC-forsyningsspænding: 0–0 V ved både 50 Hz og 60 Hz
  • Beskrivelsen angiver isolation mellem udgang og intern logik samt manglende isolation mellem udgangene
  • Beskyttelsesklasse: IP20
  • Mål: 27,4 mm bred, 84,6 mm dyb og 90 mm høj
  • Vægt: 0,105 kg

Montering og godkendelser

Modulet kan monteres på TH35-15- eller TH35-7.5-topskinne i henhold til IEC eller på plade eller panel med et fastgørelsessæt. Produktet er angivet med CE-, cULus- og C-Tick-certificeringer. Angivne standarder er EN/IEC -2 og EN/IEC -2-201.

  • Kategori i henhold til EN 954-1: 1
  • Ikke angivet som egnet til sikkerhedsfunktioner; SIL i henhold til IEC 61508: ingen
  • Ydeevneniveau i henhold til EN ISO 13849-1: ingen
  • Ingen redundans og ingen angivet eksplosionssikkerhedskategori for gas eller støv
  • Ikke angivet som tilhørende driftmiddel Ex ia eller Ex ib

Produktidentifikation

  • Produktnummer: 7586048149
  • EAN: 3606480611483
  • Oprindelsesland: Taiwan (TW)
  • Oplyst SVHC-stof over 0,1 %: bly

Specifikationer

  • Varenummer:
    7586048149
  • EAN nummer:
    3606480611483
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    TM3DQ16T
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal digitale indgange:
    0.0
  • Antal digitale udgange:
    16.0
  • Bredde:
    27.4 mm
  • Digitale indgange konfigurerbare:
    Nej
  • Digitale udgange konfigurerbare:
    Nej
  • Dybde:
    84.6 mm
  • Effektforbrug:
    1.1 W
  • Eksplosionssikkerhedskategori for gas:
    Ingen
  • Eksplosionssikkerhedskategori for støv:
    Ingen
  • Elektrisk forbindelse:
    Skrueforbindelse
  • Forsyningsspænding:
    24V
  • Forsyningsspænding AC 50 Hz:
    0 - 0 V
  • Forsyningsspænding AC 60 Hz:
    0 - 0 V
  • Forsyningsspænding DC:
    24 - 24 V
  • Højde:
    90.0 mm
  • Kategori i henhold til EN 954-1:
    1
  • Korslutningssikker udgang:
    Ja
  • Redundans:
    Nej
  • SIL i.h.t. IEC 61508:
    Ingen
  • Spændingstype (indgang):
    AC/DC
  • Strømforbrug ved signal 1:
    0.0 mA
  • SVHC stof over 0,1%:
    Bly
  • Tidsforsinkelse ved signalskifte:
    0.45 - 0.45 ms
  • Tilladt spænding på indgang:
    0 - 0 V
  • Tilladt spænding på udgang:
    19.2 - 28.8 V
  • Tillhørende driftmiddel (Ex ia):
    Nej
  • Tillhørende driftmiddel (Ex ib):
    Nej
  • Type af digitale udgange:
    Transistor
  • Type forsyningsspænding:
    DC
  • Udgangsspændingstype:
    AC/DC
  • Udgangsstrøm:
    0.5 A
  • Velegnet til sikkerhedsfunktioner:
    Nej
  • Ydeevneniveau i.h.t. EN ISO 13849-1:
    Ingen
  • Producent/forhandler:
    Schneider Electric
