- Varenr.:7586048136
- EAN nr.:3606480611445
- Typenr.:TM3DQ16R
Måske interessant?
Beskrivelse

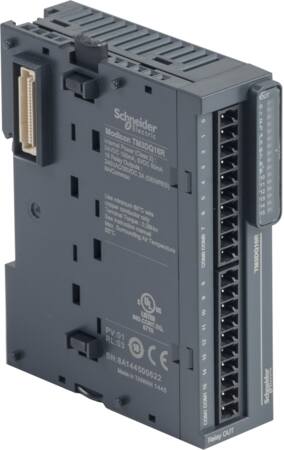

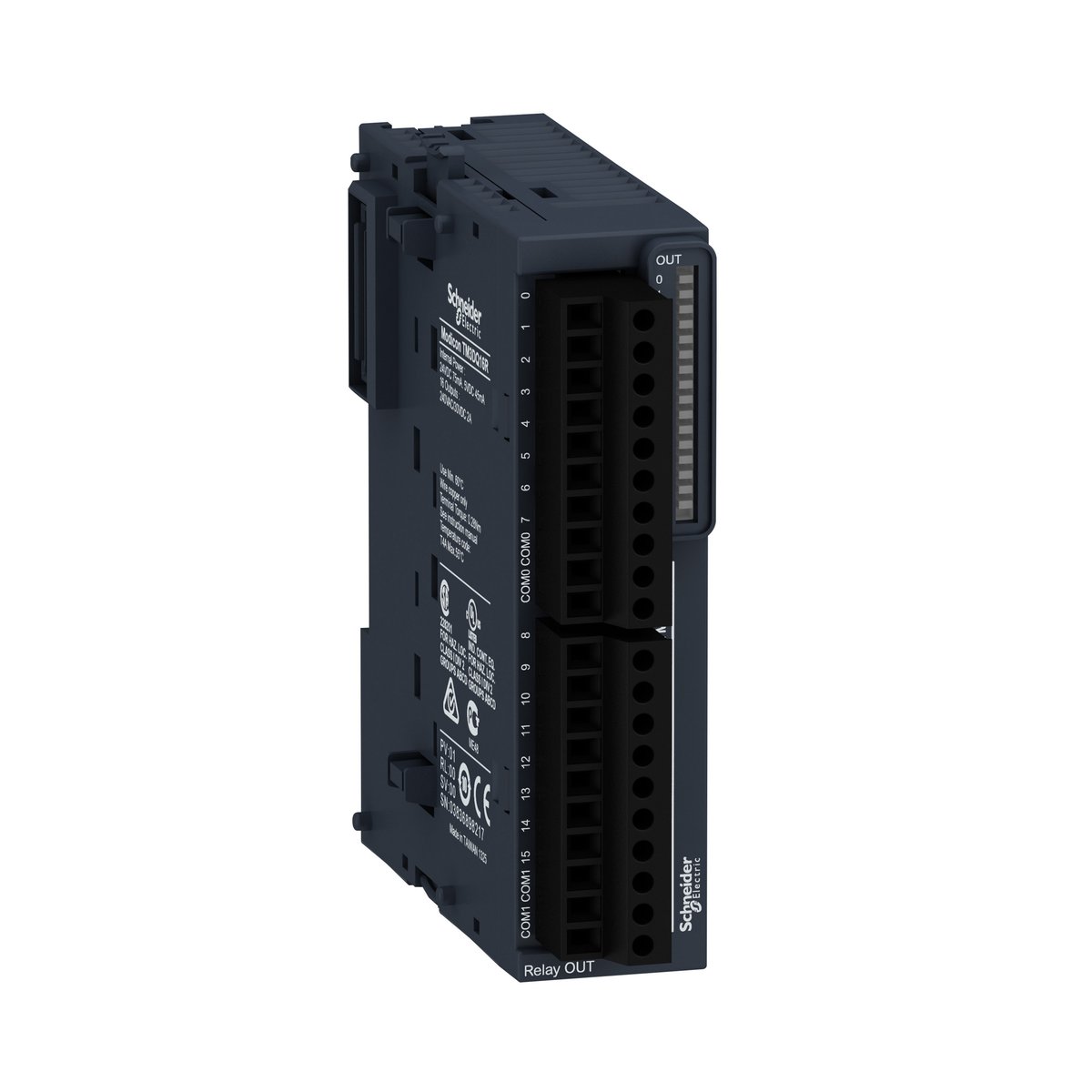

Modicon TM3DQ16R er et digitalt I/O-udvidelsesmodul med 16 N/O-relæudgange og ingen digitale indgange. Modulet supplerer det integrerede I/O på Modicon-logikstyreenheder og forbindes via et busudvidelsesstik, der fordeler data og strømforsyning mellem moduler og controller.
Funktioner og kompatibilitet
- 16 digitale relæudgange, 2 A
- Udgangsspænding: 30–264 V AC/DC
- Forsyningsspænding: 24 V DC
- Udgangene er ikke konfigurerbare
- Kompatibelt med Modicon M221, M241, M251 og M262
- Skifteforsinkelse: 10 ms
- Effektforbrug: 1,1 W
Tilslutning og montering
Modulet har skrueforbindelse og aftagelig skrueterminal. Det kan monteres på symmetriske DIN-skinner af typerne TH35-15 og TH35-7.5 i overensstemmelse med IEC eller på plade/panel med et fastgørelsessæt. Modicon TM3-modulerne har en blokeringsmekanisme til samling.
Tekniske data
- Kapslingsklasse: IP20
- Mål ifølge produktattributterne: 27,4 mm bredde × 84,6 mm dybde × 90 mm højde
- Vægt: 0,14 kg
- Isolering mellem udgange og intern logik: 2300 V AC
- Isolering ved udgang: 750 V AC
- Isolering mellem udgangsgrupper: 1500 V AC
- Udgangene er ikke kortslutningssikrede
- Ikke egnet til sikkerhedsfunktioner; SIL: ingen; ydeevneniveau: ingen; redundans: nej
- Kategori i henhold til EN 954-1: 1
- Eksplosionssikkerhedskategori for gas og støv: ingen; tilhørende driftmiddel Ex ia og Ex ib: nej
- CE-mærket. Angivne standarder: EN/IEC -2 og EN/IEC -2-201
- Produktdata angiver bly som SVHC-stof i en koncentration over 0,1 %
Produktidentifikation
- Type: TM3DQ16R
- Produktnummer: 7586048136
- EAN: 3606480611445
Specifikationer
-
Varenummer:7586048136
-
EAN nummer:3606480611445Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:TM3DQ16RNogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Antal digitale indgange:0.0
-
Antal digitale udgange:16.0
-
Bredde:27.4 mm
-
Digitale indgange konfigurerbare:Nej
-
Digitale udgange konfigurerbare:Nej
-
Dybde:84.6 mm
-
Effektforbrug:1.1 W
-
Eksplosionssikkerhedskategori for gas:Ingen
-
Eksplosionssikkerhedskategori for støv:Ingen
-
Elektrisk forbindelse:Skrueforbindelse
-
Forsyningsspænding AC 50 Hz:0 - 0 V
-
Forsyningsspænding AC 60 Hz:0 - 0 V
-
Forsyningsspænding DC:24 - 24 V
-
Højde:90.0 mm
-
Kategori i henhold til EN 954-1:1
-
Korslutningssikker udgang:Nej
-
Redundans:Nej
-
SIL i.h.t. IEC 61508:Ingen
-
Spændingstype (indgang):AC/DC
-
Strømforbrug ved signal 1:0.0 mA
-
SVHC stof over 0,1%:Bly
-
Tidsforsinkelse ved signalskifte:10 - 10 ms
-
Tilladt spænding på indgang:0 - 0 V
-
Tilladt spænding på udgang:30 - 264 V
-
Tillhørende driftmiddel (Ex ia):Nej
-
Tillhørende driftmiddel (Ex ib):Nej
-
Type af digitale udgange:Relæ
-
Type forsyningsspænding:DC
-
Udgangsspændingstype:AC/DC
-
Udgangsstrøm:2.0 A
-
Velegnet til sikkerhedsfunktioner:Nej
-
Ydeevneniveau i.h.t. EN ISO 13849-1:Ingen
-
Producent/forhandler:Schneider Electric
