Schneider Electric TM3DQ8U, udvidelsesmodul, 8 NPN-transistorudgange, 0,5 A, skrueklemme, 24 V DC

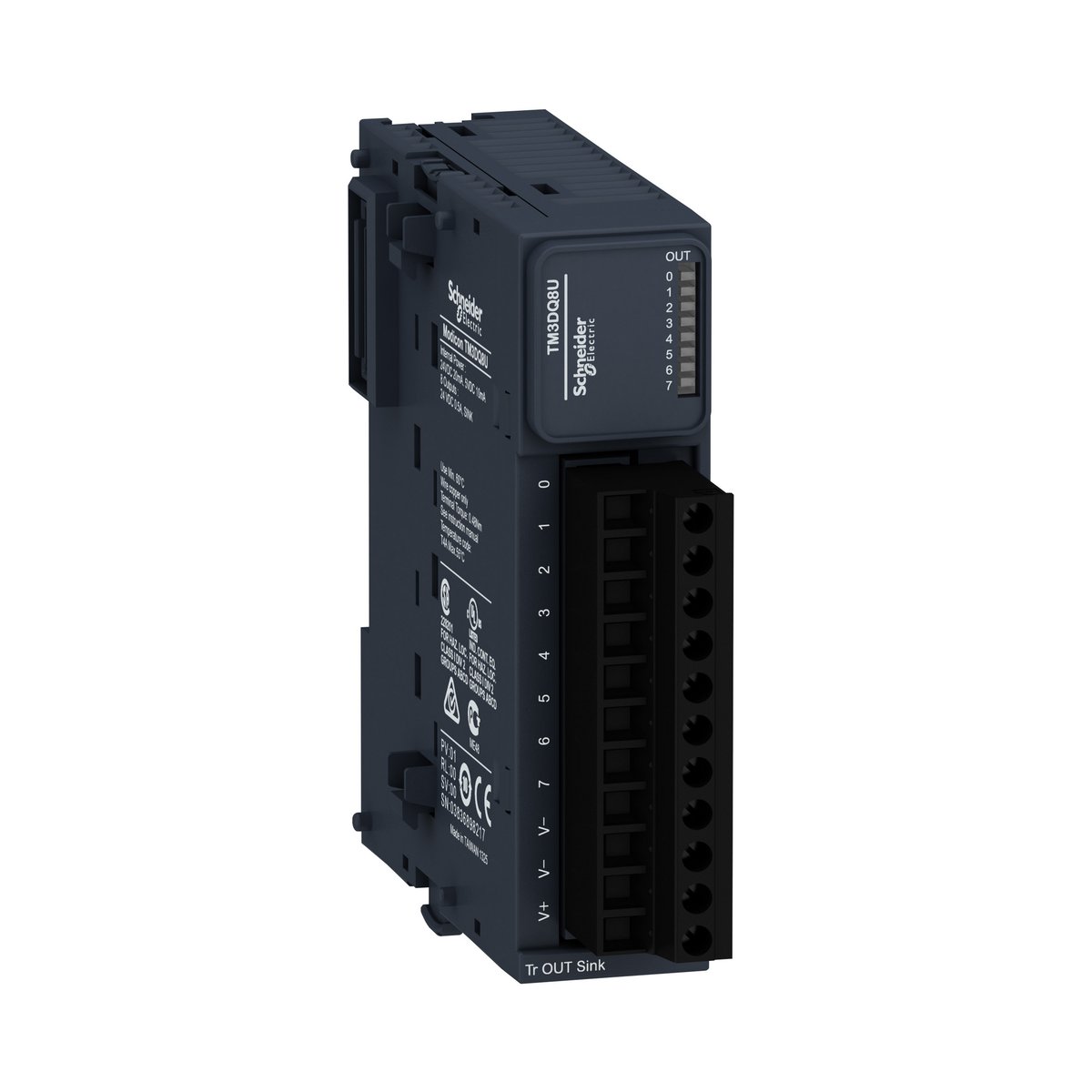

Schneider Electric TM3DQ8U sort udvidelsesmodul med otte NPN-transistorudgange og synlige skrueklemmer.Schneider Electric TM3DQ8U udvidelsesmodul set skråt forfra, med udgangsindikatorer og skrueklemmer synlige.Schneider Electric TM3DQ8U sort modul set tættere på, med terminalrækken og markeringerne for udgang 0–7.Schneider Electric TM3DQ8U udvidelsesmodul set skråt fra siden, så top, sideetiket og skrueklemmer ses.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres tirsdag d. 1/12 - onsdag d. 9/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Tirsdag d. 1/12 - onsdag d. 9/12
GLS Erhverv49,00 kr.Tirsdag d. 1/12 - onsdag d. 9/12
GLS Hjemmelevering59,00 kr.Tirsdag d. 1/12 - onsdag d. 9/12
Click&Collect i Svenstrup (9230)0,00 kr.Mandag d. 30/11 - tirsdag d. 8/12
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
TM3DQ8U med 8 NPN-transistorudgange på 0,5 A, skrueklemmer og 24 V DC. Kompatibelt med Modicon M221, M241 og M251. Læs mere…
  • Varenr.:
    7586047658
  • EAN nr.:
    3606480611568
  • Typenr.:
    TM3DQ8U
pr. stk. inkl. moms
1.334,00 kr.

Måske interessant?

Beskrivelse

Schneider Electric TM3DQ8U er et separat udgangsmodul i Modicon TM3-serien. Modulet har 8 NPN-transistorudgange med negativ logik (sink) og skrueklemmer.

Modulet passer til Modicon M221, M241 og M251 samt PLC'er i MachineStruxure-serien.

Tekniske specifikationer

  • Type: TM3DQ8U
  • Forsyning: 24 V DC
  • Antal digitale udgange: 8
  • Udgangstype: transistor, NPN
  • Udgangsstrøm: 0,5 A
  • Tilladt udgangsspænding: 19,2–28,8 V
  • Udgangsspændingstype: AC/DC
  • Antal digitale indgange: 0
  • Indgangsspændingstype: AC/DC; tilladt indgangsspænding: 0–0 V
  • AC-forsyningsspænding ved 50 Hz og 60 Hz: 0–0 V
  • Signalforsinkelse ved skift: 0,45 ms
  • Strømforbrug ved signal 1: 0 mA
  • Digitale indgange og udgange kan ikke konfigureres
  • Udgangene er kortslutningssikre
  • Mål: 27,4 mm bred, 90 mm høj og 84,6 mm dyb
  • Produktnummer: 7586047658
  • EAN: 3606480611568
  • Oprindelsesland: TW
  • Oplyst SVHC-stof over 0,1 %: bly

Sikkerhed og anvendelse

Modulet er ikke egnet til sikkerhedsfunktioner. Det har kategori 1 iht. EN 954-1, men intet angivet ydeevneniveau iht. EN ISO 13849-1 og intet SIL-niveau iht. IEC 61508. Modulet har ikke redundans. Eksplosionssikkerhedskategori for gas og støv er angivet som ingen, og modulet er ikke et tilhørende driftmiddel for Ex ia eller Ex ib.

Om TM3-serien

TM3-serien omfatter forskellige I/O-, analoge og sikkerhedsmoduler. Sikkerhedsmoduler i serien er beskrevet med PLe/kategori 4 iht. EN ISO 13849-1; dette gælder ikke TM3DQ8U. Serien omfatter også moduler til forbindelse mellem PLC'er og TeSys-motorstartere fra Schneider Electric via RJ45. TM3-moduler kan anvendes i distribuerede løsninger via den interne busforbindelse med udvidelsesmodulerne TM3X.

Specifikationer

  • Varenummer:
    7586047658
  • EAN nummer:
    3606480611568
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    TM3DQ8U
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal digitale indgange:
    0.0
  • Antal digitale udgange:
    8.0
  • Bredde:
    27.4 mm
  • Digitale indgange konfigurerbare:
    Nej
  • Digitale udgange konfigurerbare:
    Nej
  • Dybde:
    84.6 mm
  • Eksplosionssikkerhedskategori for gas:
    Ingen
  • Eksplosionssikkerhedskategori for støv:
    Ingen
  • Elektrisk forbindelse:
    Skrueforbindelse
  • Forsyningsspænding:
    24V
  • Forsyningsspænding AC 50 Hz:
    0 - 0 V
  • Forsyningsspænding AC 60 Hz:
    0 - 0 V
  • Forsyningsspænding DC:
    24 - 24 V
  • Højde:
    90.0 mm
  • Kategori i henhold til EN 954-1:
    1
  • Korslutningssikker udgang:
    Ja
  • Redundans:
    Nej
  • SIL i.h.t. IEC 61508:
    Ingen
  • Spændingstype (indgang):
    AC/DC
  • Strømforbrug ved signal 1:
    0.0 mA
  • SVHC stof over 0,1%:
    Bly
  • Tidsforsinkelse ved signalskifte:
    0.45 - 0.45 ms
  • Tilladt spænding på indgang:
    0 - 0 V
  • Tilladt spænding på udgang:
    19.2 - 28.8 V
  • Tillhørende driftmiddel (Ex ia):
    Nej
  • Tillhørende driftmiddel (Ex ib):
    Nej
  • Type af digitale udgange:
    Transistor
  • Type forsyningsspænding:
    DC
  • Udgangsspændingstype:
    AC/DC
  • Udgangsstrøm:
    0.5 A
  • Velegnet til sikkerhedsfunktioner:
    Nej
  • Ydeevneniveau i.h.t. EN ISO 13849-1:
    Ingen
  • Producent/forhandler:
    Schneider Electric
