Modicon TM3DQ8TG, digitalt udgangsmodul, 8 PNP-transistorudgange, 0,5 A, fjederklemme

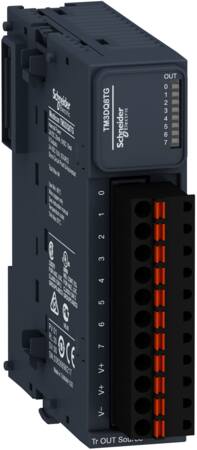

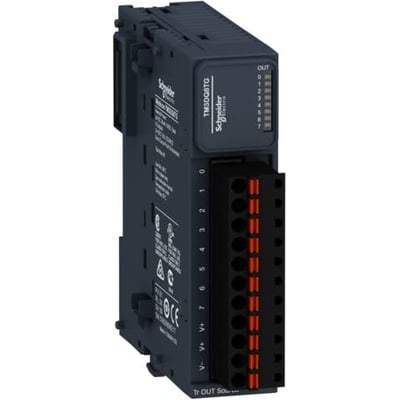

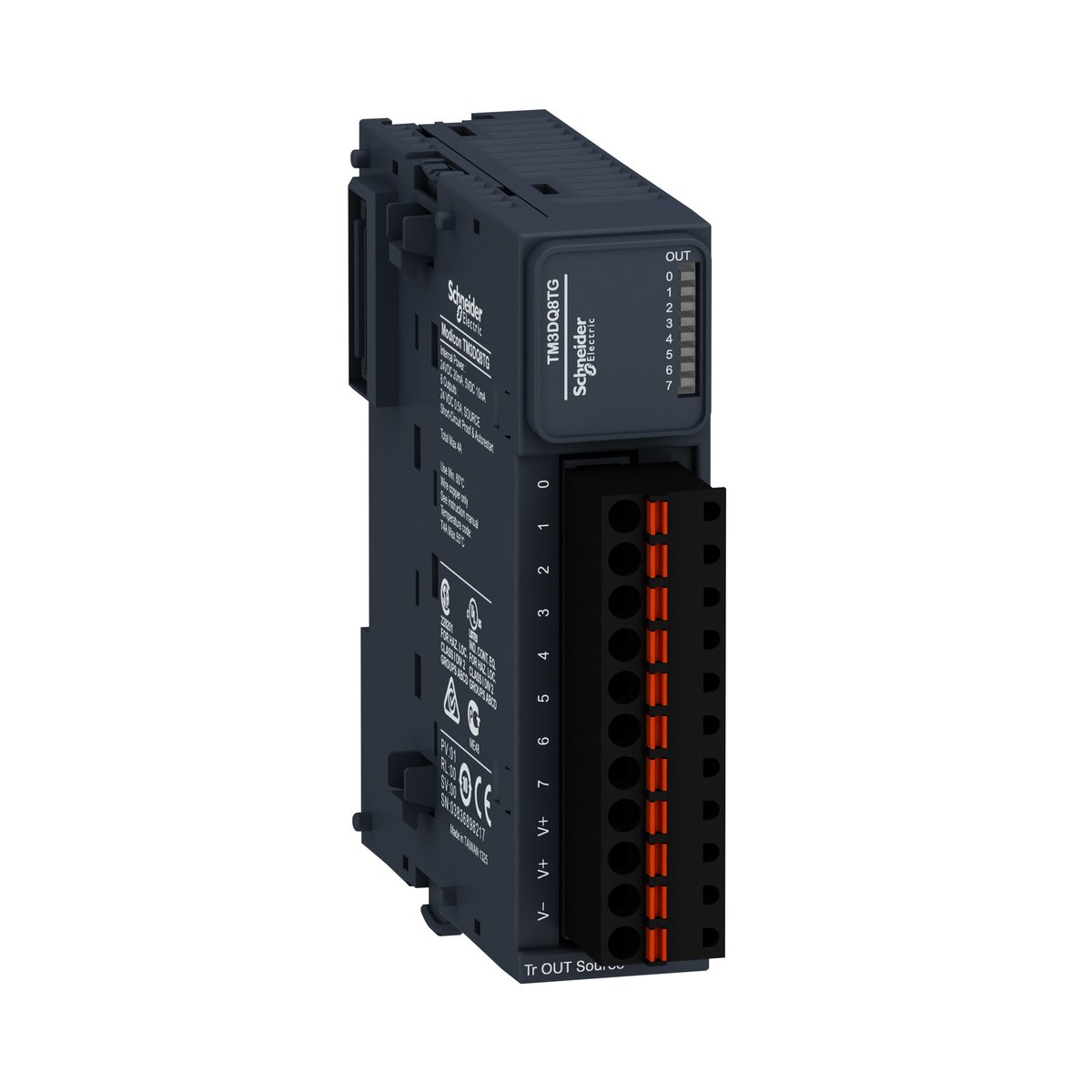

Schneider Electric Modicon TM3DQ8TG digitalt udgangsmodul med otte PNP-udgange, set skråt forfra.Schneider Electric Modicon TM3DQ8TG digitalt udgangsmodul set tættere forfra med nummererede udgange og orange klemmer.Schneider Electric Modicon TM3DQ8TG digitalt udgangsmodul set skråt fra siden med mærkning og række af fjederklemmer.
PRISGARANTI
10+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 4/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 4/11
GLS Erhverv49,00 kr.Onsdag d. 4/11
GLS Hjemmelevering59,00 kr.Onsdag d. 4/11
Direkte levering149,00 kr.Tirsdag d. 3/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 3/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
Modicon TM3DQ8TG er et IP20-udgangsmodul med 8 PNP-transistorudgange, 24 V DC og aftagelig fjederklemme. Læs mere…
  • Varenr.:
    7586047645
  • EAN nr.:
    3606480611476
  • Typenr.:
    TM3DQ8TG
pr. stk. inkl. moms
1.219,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Modicon TM3DQ8TG, digitalt udgangsmodul

Modicon TM3DQ8TG er et I/O-udvidelsesmodul i Modicon TM3-serien. Det har 8 PNP-transistorudgange med positiv kildelogik og fjederklemmer til elektrisk tilslutning. Modulet kan styre frekvensomformere og andre enheder med strøm- eller spændingsindgang.

Funktioner og tilslutning

  • 8 digitale transistorudgange, 0,5 A
  • Udgangsspænding: 24 V DC; tilladt udgangsspænding: 19,2–28,8 V
  • Strømforbrug via buskonnektor: 20 mA ved 24 V DC
  • Effektforbrug: 1,1 W
  • Signalforsinkelse ved skift: 0,45 ms
  • Aftagelig fjederklemme med 5,08 mm terminalafstand
  • Udgangene er kortslutningssikre og ikke indbyrdes isolerede
  • Isolation mellem udgange og intern logik: 500 V AC
  • Ingen digitale indgange; udgangene kan ikke konfigureres

Kompatibilitet og montering

TM3-serien omfatter I/O-udvidelsesmoduler til Modicon M221, M241, M251 og M262. For TM3DQ8TG angives kompatibilitet med Modicon M221, M241 og M251 logic controllere. Modulet kan monteres på TH35-15- og TH35-7.5-skinner i overensstemmelse med IEC eller på plade eller panel med et fastgørelsessæt.

TM3-modulerne forbindes med logic controllere via et busudvidelsesstik, som fordeler data og strømforsyning. Modulerne har en blokeringsmekanisme. TM3-moduler kan også indgå i distribuerede løsninger via den interne busforbindelse, og forbindelsen kan etableres med TM3X-udvidelsesmoduler.

Tekniske oplysninger

  • Kapslingsklasse: IP20
  • Mål: 27,4 mm bredde × 84,6 mm dybde × 90 mm højde
  • Vægt: 0,76 kg
  • EN 954-1-kategori: 1
  • Ikke angivet som egnet til sikkerhedsfunktioner; SIL og ydeevneniveau er ikke angivet
  • Certificeringer angivet i produktdata: CE, cULus og C-Tick
  • Standarder angivet i produktdata: EN/IEC -2 og EN/IEC -2-201
  • Produktdata angiver bly som SVHC-stof over 0,1 %

TM3-serien

TM3-serien er udviklet til MachineStruxure-PLC’er og omfatter blandt andet I/O-kort, analoge moduler og moduler med integreret sikkerhed, herunder PL e/Cat. 4 ifølge EN ISO 13849-1. Serien omfatter også moduler til forbindelse mellem PLC’er og Schneider Electric TeSys-motorstartere via standard RJ45-tilslutning. Disse serieoplysninger beskriver TM3-familien; TM3DQ8TG er ikke angivet som egnet til sikkerhedsfunktioner.

Specifikationer

  • Varenummer:
    7586047645
  • EAN nummer:
    3606480611476
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    TM3DQ8TG
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal digitale indgange:
    0.0
  • Antal digitale udgange:
    8.0
  • Bredde:
    27.4 mm
  • Digitale indgange konfigurerbare:
    False
  • Digitale udgange konfigurerbare:
    False
  • Dybde:
    84.6 mm
  • Effektforbrug:
    1.1 W
  • Eksplosionssikkerhedskategori for gas:
    Ingen
  • Elektrisk forbindelse:
    Fjederklemme
  • Forsyningsspænding:
    24V
  • Forsyningsspænding AC 50 Hz:
    0 - 0 V
  • Forsyningsspænding AC 60 Hz:
    0 - 0 V
  • Forsyningsspænding DC:
    24 - 24 V
  • Højde:
    90.0 mm
  • Kategori i henhold til EN 954-1:
    1
  • Korslutningssikker udgang:
    True
  • Redundans:
    False
  • SIL i.h.t. IEC 61508:
    Ingen
  • Spændingstype (indgang):
    AC/DC
  • Strømforbrug ved signal 1:
    0.0 mA
  • SVHC stof over 0,1%:
    Bly
  • Tidsforsinkelse ved signalskifte:
    0.45 - 0.45 ms
  • Tilladt spænding på indgang:
    0 - 0 V
  • Tilladt spænding på udgang:
    19.2 - 28.8 V
  • Tillhørende driftmiddel (Ex ia):
    False
  • Type af digitale udgange:
    Transistor
  • Type forsyningsspænding:
    DC
  • Udgangsspændingstype:
    AC/DC
  • Udgangsstrøm:
    0.5 A
  • Velegnet til sikkerhedsfunktioner:
    False
  • Ydeevneniveau i.h.t. EN ISO 13849-1:
    Ingen
  • Producent/forhandler:
    Schneider Electric
