Isolationsovervågning IM20H, 110/240 V

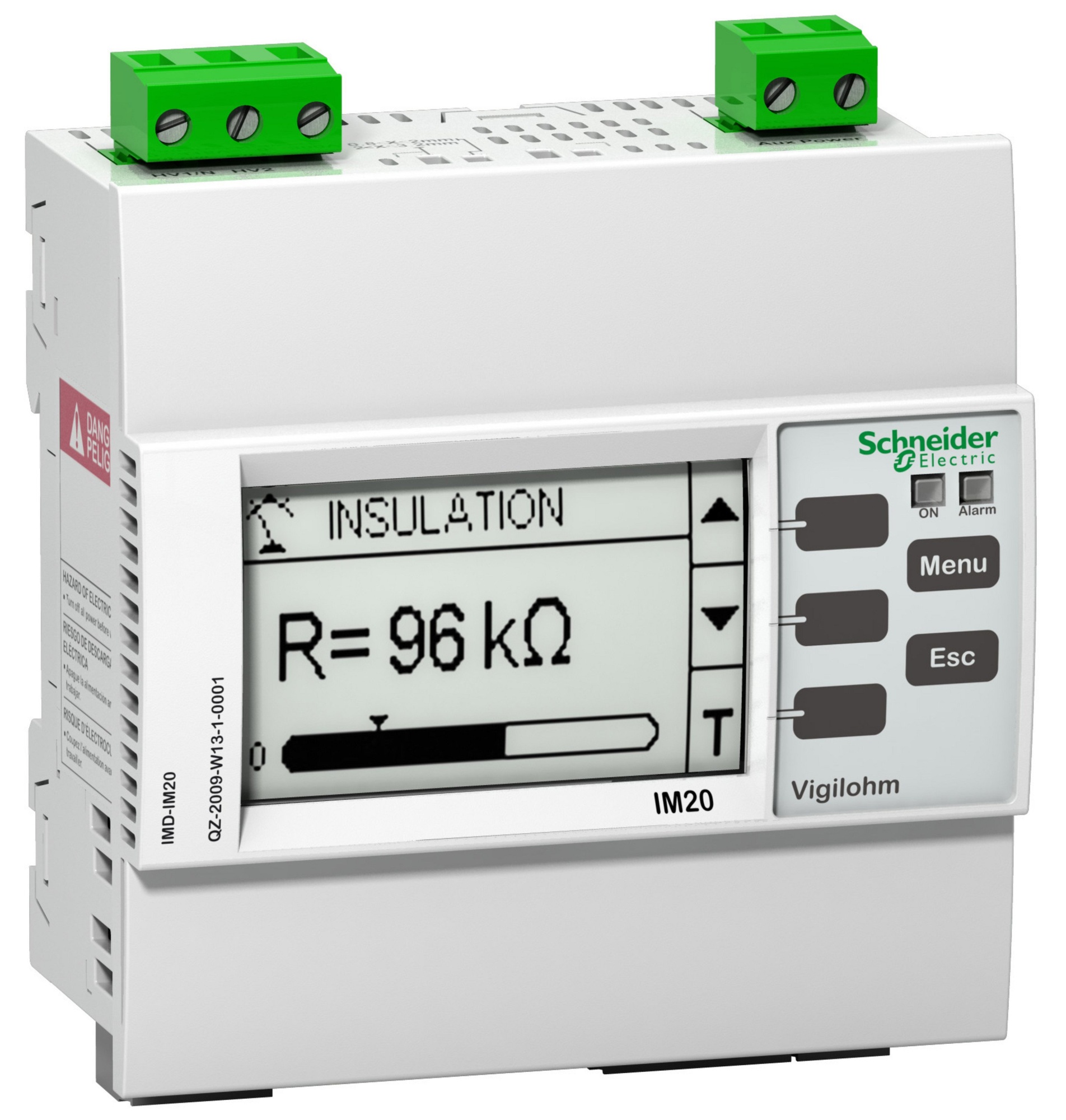

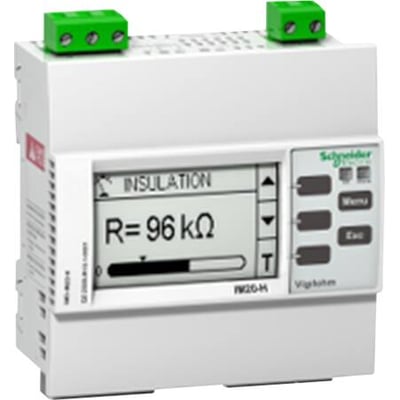

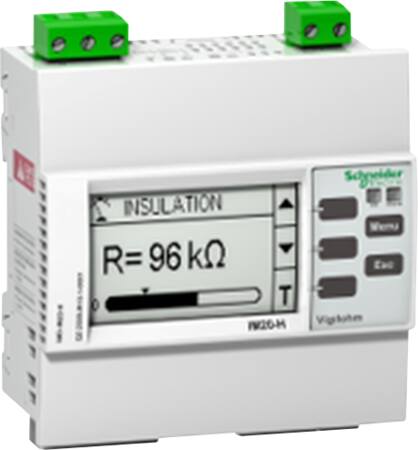

Schneider Electric Vigilohm IM20H isolationsovervågning, 110/240 V, med display og grønne tilslutningsklemmer set skråt forfra.Schneider Electric Vigilohm IM20H isolationsovervågning, 110/240 V, set tæt forfra med display, betjeningsknapper og grønne klemmer.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres torsdag d. 26/11 - fredag d. 4/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Torsdag d. 26/11 - fredag d. 4/12
GLS Erhverv49,00 kr.Torsdag d. 26/11 - fredag d. 4/12
GLS Hjemmelevering59,00 kr.Torsdag d. 26/11 - fredag d. 4/12
Click&Collect i Svenstrup (9230)0,00 kr.Onsdag d. 25/11 - torsdag d. 3/12
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket Schneider Electric
Vigilohm IM20H overvåger isolationsmodstanden i medicinske IT-netværk og giver alarm ved jordfejl. Har HMI-display, RS485 med Modbus og montering på DIN-skinne eller i plan. Læs mere…
  • Varenr.:
    3322076036
  • EAN nr.:
    3606480321702
  • Typenr.:
    IMD-IM20-H
pr. stk. inkl. moms
15.550,00 kr.

Måske interessant?

Beskrivelse

Vigilohm IM20H er en isolationsovervågningsenhed til ujordede IT-netværk i medicinske installationer. Den overvåger AC-, DC- og AC/DC-systemer og måler isolationsmodstanden mellem netværket og jord ved at indsprøjte en lavfrekvent AC-strøm. Enheden er beregnet til brug i medicinsk IT-arkitektur sammen med en medicinsk IT-transformer og overvåger netværk op til 230 V AC og 230 V DC.

Funktioner

  • Indstillinger konfigureres fra forsiden via HMI-displayet i henhold til medicinske standarder.
  • Isolationsalarmens tærskel kan indstilles fra 50 kΩ til 500 kΩ.
  • Overvåger isolationsmodstand fra 100 Ω til 10 MΩ, som vises på det sort-hvide display.
  • Omfatter alarm for transformeroverophedning og overbelastning.
  • Automatisk test udføres hver 5. time og kan også startes efter behov.
  • Hvis isolationsmodstanden falder under den indstillede tærskel, udløses alarm via IMD-udgangsrelæet inden for 4 sekunder. Når fejlen ikke længere registreres, nulstilles alarmen, og alarmrelæet vender tilbage til normal tilstand.
  • Viser også kapacitansen i systemet. IM20H har funktioner som IM10H samt kommunikation.

Elektriske data og tilslutning

Enheden kan forsynes med 110–230 V AC eller 125–250 V DC med en tolerance på ±15 %. Spolespændingen er 110–230 V ved både 50 og 60 Hz samt 125–250 V DC. Den har AC-betjeningsspænding, AC/DC-driftspænding og funktion til blandet forsyning.

  • Mærkefrekvens: 50–60 Hz
  • Mærkespænding: 0–230 V
  • Elektrisk forbindelse: Skrueforbindelse
  • Kontakter: 1 skiftekontakt, 0 brydekontakter og 0 sluttekontakter
  • Kommunikation: RS485 med Modbus-protokol

Montering og mål

IM20H kan monteres på DIN-skinne eller planmonteres. Fronten har kapslingsklasse IP52, bagsiden IP20, og enheden er i overspændingskategori III.

  • Højde: 110 mm
  • Bredde: 96 mm
  • Dybde: 59 mm
  • Type: IMD-IM20-H

Specifikationer

  • Varenummer:
    3322076036
  • EAN nummer:
    3606480321702
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    IMD-IM20-H
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydekontakter:
    0.0
  • Antal skiftekontakter:
    1.0
  • Antal sluttekontakter:
    0.0
  • Bredde:
    96.0 mm
  • Dybde:
    59.0 mm
  • Elektrisk forbindelse:
    Skrueforbindelse
  • Funktion:
    For blandet forsyning
  • Højde:
    110.0 mm
  • Mærkefrekvens:
    50 - 60 Hz
  • Mærkespænding:
    0 - 230 V
  • Spændingstype (driftspænding):
    AC/DC
  • Spændingstype for betjening:
    AC
  • Spolespænding 50HZ:
    110 - 230 V
  • Spolespænding AC 60HZ:
    110 - 230 V
  • Spolespænding DC:
    125 - 250 V
  • Type forsyningsspænding:
    AC/DC
  • Producent/forhandler:
    Schneider Electric
