Beskrivelse

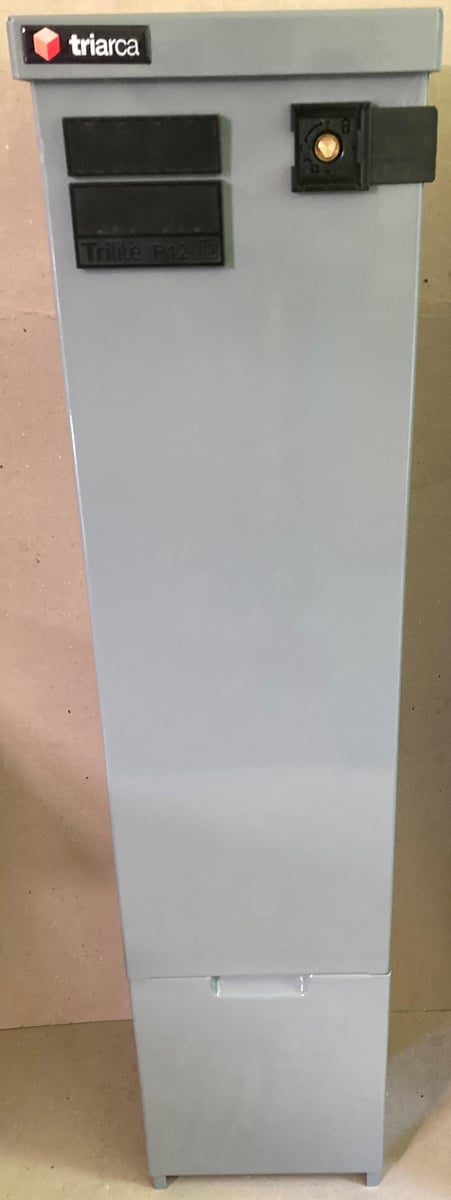

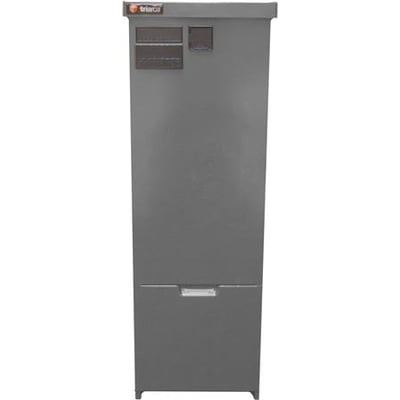

Trilite P 15 XL kabelskab
Triarca Trilite P 15 XL er et gråt kabelskab til el-distributionsnettet. Skabet har et 4-leder skinnesystem med en nominel strøm på 400 A og plads til 49 moduler. Det er udført i aluminium med Rilsan®-overflade og isolationsklasse II.
- Mål: 850 × 346 × 265 mm (højde × bredde × dybde)
- Højde over jord: 850 mm
- Vægt: 14,6 kg
- Mærkespænding: 500 V
- Nominel strøm: 400 A
- Farve: grå
- Materiale: aluminium
- Beskyttelsesklasse: IP44
- Slagfasthed: IK10
- Isolationsklasse: II
- Uden bundplade og monteringsplade
Funktioner og specifikationer
Trilite P XL-serien er højere og dybere end den oprindelige Trilite P-serie. Den oprindelige serie har en højde over jord på 700 mm og en dybde på 212 mm, mens P XL har en højde over jord på 850 mm og en dybde på 265 mm. Trilite P er beregnet til el-distributionsnettet. Serien kan leveres med skinnesystem i kobber eller aluminium, med strømværdier på 400 A eller 630 A.
Seriens aluminiumskapslinger er beregnet til udendørs brug og er beskrevet som modstandsdygtige over for salt, havgus, fugt og temperaturskift. Kapslingen er ventilerende, og dens design begrænser kondens. Rilsan®-udgaven har en oplyst forventet levetid på over 60 år i et C4-miljø. Polyesterudgaven har en oplyst forventet levetid på over 50 år i et C4-miljø.
- Standardfarver i serien: grå og grøn; andre farver fås som tilvalg
- Anti-graffiti-overflade
- Aftagelig forlænge for adgang
- Trekantlås som standard
- Lågesæt med udtag til byggestrøm kan tilkøbes
- Udtrækssokkel
- Forberedt til mærkning og logo
- Egnet til arktiske forhold
Standarder og klassificeringer
- EN 61439-1
- EN 61439-5
- IP44 efter EN 60529
- IK10 efter EN 62262
Kompatibelt tilbehør
Følgende komponenter er angivet som tilbehør til kabelskabet:
- 595934 – IC-indgangsklemmesæt, 16–35 mm², 6/10 moduler
- 595935 – IC-indgangsklemmesæt, 25–95 mm², 6/12 moduler
- 595939 – IC-indgangsklemmesæt, 95–300 mm², 8/14 moduler
- 596006 – Sikringsliste DZ 2 × 63 A, 2,5–35 mm², 11 moduler
- 595940 – Sikringsliste DIN 00 uden klemmer, 16–35 mm², 9 moduler
- 595981 – Sikringsliste DIN 2 uden klemmer, 50–300 mm², 26 moduler
- 595980 – FSD-indsløjfningsliste uden klemmer, 50–240 mm², 12 moduler
- 595917 – OC-afgangsklemmesæt, 16–35 mm², DIN 00
- 595918 – OC-afgangsklemmesæt, 25–95 mm², DIN 00
- 595919 – OC-afgangsklemmesæt, 50–95 mm², DIN 2/FSD
- 595920 – OC-afgangsklemmesæt, 95–240 mm², DIN 2/FSD
- 595991 – OC-afgangsklemmesæt, 95–300 mm², DIN 2
- 595925 – OC-dobbelt klemmesæt, 70–240 mm², SE/50–185 SM, DIN 2
- 225931, 225932, 225933, 225934 og 225935 – pasindsatse på henholdsvis 10 A, 16 A, 25 A, 35 A og 50 A til sikringsliste 2 × DZ 63 A, varenr. 596006
- 848611 – Patronhåndtag, 1-polet, til sikringsliste 596006
- 848612 – Patronhåndtag, 3-polet, til sikringsliste 596006
- 251886 – Sammenkoblingsbeslag til KSE+KSM, side om side, grå
- 251884 – Sammenkoblingsbeslag til KSE+KSM, side om side, grøn
- 848618 – Beslag til parallelføring, DIN 00
- 848613 – Beslag til parallelføring, DIN 2
- 848606 – Triarca isoleret 5 mm unbrakonøgle med 3/8-tommers firkant-sokkel, One Tool
- Aflastningsbøjler med modlæg: 546122 til kabeldiameter 18–22 mm, 546126 til 22–26 mm, 546130 til 26–30 mm, 546134 til 30–34 mm, 546138 til 34–38 mm, 546142 til 38–42 mm, 546146 til 42–46 mm, 546150 til 46–50 mm, 546154 til 50–54 mm, 546158 til 54–58 mm, 546164 til 58–64 mm og 546176 til 70–76 mm
Andre størrelser i Trilite P XL-serien
Serien fås også i følgende størrelser. Bredde, modulantal og vægt er angivet for hver variant:
- Trilite P 09 XL: 214 mm bred, 27 moduler, 10,9 kg. Grå varenr. 692417; grøn varenr. 692418.
- Trilite P 12 XL: 280 mm bred, 38 moduler, 13 kg. Grå varenr. 692419; grøn varenr. 692420.
- Trilite P 15 XL: 346 mm bred, 49 moduler, 14,6 kg. Grå varenr. 692421; grøn varenr. 692422.
- Trilite P 18 XL: 412 mm bred, 60 moduler, 15,1 kg. Grå varenr. 692423; grøn varenr. 692424.
- Trilite P 21 XL: 478 mm bred, 71 moduler, 18,2 kg. Grå varenr. 692425; grøn varenr. 692426.
Specifikationer
-
Varenummer:5401018711
-
EAN nummer:5711256924211Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:692421Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Beskyttelsesklasse kabinet (IP):IP44
-
Bredde:346.0 mm
-
Dybde:265.0 mm
-
Farve:Grå
-
Højde:850.0 mm
-
Mærkespænding:500.0 V
-
Materiale:Aluminium
-
Med bundplade:Nej
-
Med monteringsplade:Nej
-
Nominel strøm:400.0 A
-
Overfladebehandling:Andet
-
Producent/forhandler:Triarca
