Beskrivelse
Produktbeskrivelse

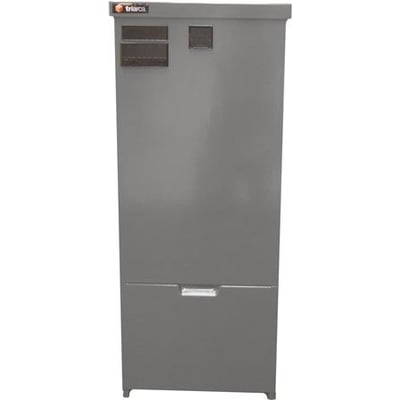

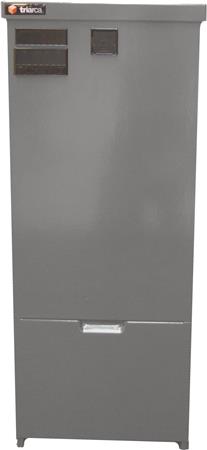

Triarca Trilite P 18 er et gråt kabelskab til el-distributionsnettet. Skabet er udført i søvandsbestandigt aluminium med Rilsan-overflade og isolationsklasse II. Det har et 4-leder skinnesystem med en nominel strøm på 400 A.
Skabets mål er 700 × 412 × 212 mm (højde × bredde × dybde), og vægten er 12,5 kg. Mærkespændingen er 500 V. Skabet leveres uden bundplade og monteringsplade.
Funktioner og specifikationer
- Materiale: aluminium
- Overflade: Rilsan
- Farve: grå
- Isolationsklasse: II
- Nominel strøm: 400 A
- Skinnesystem: 4-ledet
- Beskyttelsesklasse: IP44 efter EN 60529
- Slagfasthed: IK10 efter EN 62262
- Opfylder EN 61439-1 og EN 61439-5
- Trekantlås som standard og aftagelig forlåge
- Forberedt til mærkning og logo
- Egnet til arktiske forhold
Trilite-kapslingerne er ventilerende, og designelementer reducerer kondens. Serien er beregnet til udendørs brug, herunder forhold med salt, havgus, fugt og temperaturskift. Den angivne forventede levetid for Rilsan-udgaven er over 60 år i et C4-miljø. Polyesterudgaven har en angivet forventet levetid på over 50 år.
Tilbehør og kompatibilitet
Skinnesystemer i Trilite P-serien fås med kobber- eller aluminiumsskinner og i strømstyrker på 400 A eller 630 A. Følgende tilbehør er angivet som kompatibelt eller muligt til serien:
- 595934 – IC-indgangsklemmesæt, 16–35 mm², 6/10 moduler
- 595935 – IC-indgangsklemmesæt, 25–95 mm², 6/12 moduler
- 595939 – IC-indgangsklemmesæt, 95–300 mm², 8/14 moduler
- 596006 – DZ-sikringsliste, 2 × 63 A, 2,5–35 mm², 11 moduler
- 595940 – DIN 00-sikringsliste uden klemmer, 16–35 mm², 9 moduler
- 595981 – DIN 2-sikringsliste uden klemmer, 50–300 mm², 26 moduler
- 595980 – FSD-indsløjfningsliste uden klemmer, 50–240 mm², 12 moduler
- 595917 – OC-afgangsklemmesæt, 16–35 mm², DIN 00
- 595918 – OC-afgangsklemmesæt, 25–95 mm², DIN 00
- 595919 – OC-afgangsklemmesæt, 50–95 mm², DIN 2/FSD
- 595920 – OC-afgangsklemmesæt, 95–240 mm², DIN 2/FSD
- 595991 – OC-afgangsklemmesæt, 95–300 mm², DIN 2
- 595925 – OC-dobbelt klemmesæt, 70–240 mm² SE/50–185 SM, DIN 2
- 225931, 225932, 225933, 225934 og 225935 – pasindsatser på henholdsvis 10 A, 16 A, 25 A, 35 A og 50 A til sikringsliste 2 × DZ 63 A, varenummer 596006
- 848611 – patronhåndtag, 1-polet, til sikringsliste 596006
- 848612 – patronhåndtag, 3-polet, til sikringsliste 596006
- 251886 – sammenkoblingsbeslag til KSE+KSM, side/side, grå
- 251884 – sammenkoblingsbeslag til KSE+KSM, side/side, grøn
- 848618 – beslag til parallelføring, DIN 00
- 848613 – beslag til parallelføring, DIN 2
- 848606 – Triarca isoleret 5 mm unbrakonøgle med 3/8″ firkantsokkel (One Tool)
- Aflastningsbøjler med modlæg: 546122 til 18–22 mm, 546126 til 22–26 mm, 546130 til 26–30 mm, 546134 til 30–34 mm, 546138 til 34–38 mm, 546142 til 38–42 mm, 546146 til 42–46 mm, 546150 til 46–50 mm, 546154 til 50–54 mm, 546158 til 54–58 mm, 546164 til 58–64 mm og 546176 til 70–76 mm
Lågesæt med bygge-strømsudtag, udtrækssokkel og beslag til parallelføring kan også indgå i installationen. Andre Trilite-produkter er forberedt til montageplade og fås med Rilsan- eller polyesteroverflade i isolationsklasse I eller II. Serien omfatter desuden adgangspunkter til kommunikationsnetværk, FTTx og kabel-tv og kan anvendes i installationer til vej, tog, havn og pumper.
Trilite P-størrelser
Trilite P-serien har en højde over jord på 700 mm og en dybde på 212 mm. P 18-udgaven har 60 moduler. De øvrige angivne størrelser fås i grå og grøn:
- P 09: bredde 214 mm, 27 moduler, vægt 9,3 kg
- P 12: bredde 280 mm, 38 moduler, vægt 10,9 kg
- P 15: bredde 346 mm, 49 moduler, vægt 12,2 kg
- P 18: bredde 412 mm, 60 moduler, vægt 12,5 kg
- P 21: bredde 478 mm, 71 moduler, vægt 14,9 kg
- P 27: bredde 610 mm, 93 moduler, vægt 17,1 kg
Trilite P XL-serien er højere og dybere end Trilite P-serien med en højde over jord på 850 mm og en dybde på 265 mm.
Specifikationer
-
Varenummer:5401018713
-
EAN nummer:5711256921500Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:692150Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Beskyttelsesklasse kabinet (IP):IP44
-
Bredde:412.0 mm
-
Dybde:212.0 mm
-
Farve:Grå
-
Højde:700.0 mm
-
Mærkespænding:500.0 V
-
Materiale:Aluminium
-
Med bundplade:Nej
-
Med monteringsplade:Nej
-
Nominel strøm:400.0 A
-
Overfladebehandling:Andet
-
Producent/forhandler:Triarca
