Beskrivelse

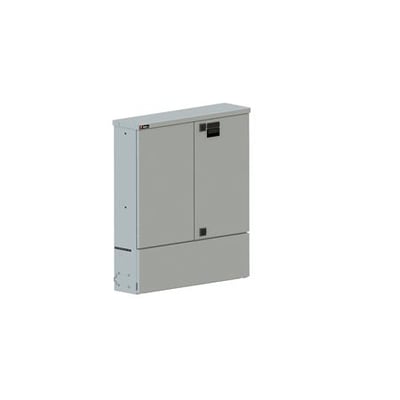

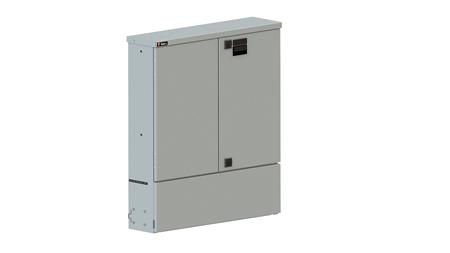

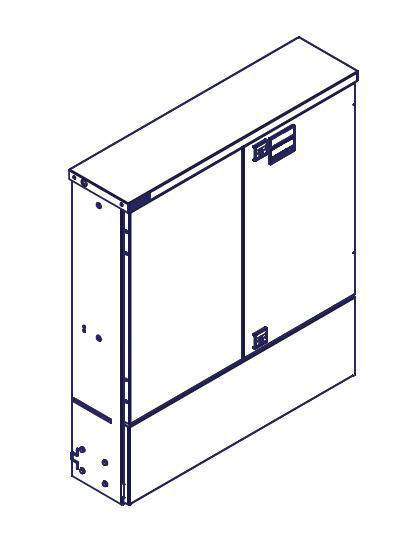

Triarca Trilite P45 XL kabelskab
Trilite P45 XL er et kabelskab til el-distributionsnettet med 4-leder skinnesystem. Skabet er udført i aluminium med grå Rilsan®-overflade og isolationsklasse II.
- Nominel strøm: 630 A
- Mærkespænding: 500 V
- Mål: 850 × 1002 × 265 mm (højde × bredde × dybde)
- Vægt: 38,7 kg
- Beskyttelsesklasse: IP44
- Monteringsplade: nej
- Bundplade: nej
- Typebetegnelse: 692415
- Varenummer: 5401018092
- EAN: 5711256924150
Udførelse og anvendelse
Trilite P XL er højere og dybere end den oprindelige Trilite P-serie. XL-serien har en højde over jord på 850 mm og en dybde på 265 mm; den oprindelige Trilite P har en højde over jord på 700 mm og en dybde på 212 mm. Skabet er beregnet til el-distributionsnettet. Trilite P-skabe fås med skinnesystem i kobber eller aluminium til 630 A eller 400 A.
Trilite-kapslingerne er fremstillet af aluminium og beregnet til udendørs brug, herunder omgivelser med salt, havgus, fugt og temperaturskift. Kapslingen er ventileret, og udformningen reducerer kondens. For Rilsan®-udgaven angives en forventet levetid på over 60 år i et C4-miljø. Polyesterudgaven i serien angives med en forventet levetid på over 50 år.
Funktioner og standarder
- Standardfarver i serien: grå og grøn; andre farver fås som tilvalg
- Anti-graffiti-overflade
- Aftagelig forlængelse foran for adgang
- Trekantlås som standard
- Lågesæt med bygge-strømsudtag kan tilkøbes
- Udtrækssokkel
- Forberedt til mærkning og logo
- Egnet til arktiske forhold
- Opfylder EN 61439-1 og EN 61439-5
- IP44 efter EN 60529
- IK10 efter EN 62262
Kompatibelt tilbehør
Skabet kan kombineres med følgende klemmesæt, sikringslister, beslag og øvrigt tilbehør:
- 595934 – IC-indgangsklemmesæt, 16–35 mm², 6/10 moduler
- 595935 – IC-indgangsklemmesæt, 25–95 mm², 6/12 moduler
- 595939 – IC-indgangsklemmesæt, 95–300 mm², 8/14 moduler
- 596006 – DZ-sikringsliste, 2 × 63 A, 2,5–35 mm², 11 moduler
- 595940 – DIN 00-sikringsliste uden klemmer, 16–35 mm², 9 moduler
- 595981 – DIN 2-sikringsliste uden klemmer, 50–300 mm², 26 moduler
- 595980 – FSD-indsløjfningsliste uden klemmer, 50–240 mm², 12 moduler
- 595917 – OC-afgangsklemmesæt, 16–35 mm², DIN 00
- 595918 – OC-afgangsklemmesæt, 25–95 mm², DIN 00
- 595919 – OC-afgangsklemmesæt, 50–95 mm², DIN 2/FSD
- 595920 – OC-afgangsklemmesæt, 95–240 mm², DIN 2/FSD
- 595991 – OC-afgangsklemmesæt, 95–300 mm², DIN 2
- 595925 – OC-dobbeltklemmesæt, 70–240 mm², SE/50–185 SM, DIN 2
- 225931 – Pasindsats, 10 A, til sikringsliste 2 × DZ 63 A, varenummer 596006
- 225932 – Pasindsats, 16 A, til sikringsliste 2 × DZ 63 A, varenummer 596006
- 225933 – Pasindsats, 25 A, til sikringsliste 2 × DZ 63 A, varenummer 596006
- 225934 – Pasindsats, 35 A, til sikringsliste 2 × DZ 63 A, varenummer 596006
- 225935 – Pasindsats, 50 A, til sikringsliste 2 × DZ 63 A, varenummer 596006
- 848611 – Patronhåndtag, 1-polet, til sikringsliste 596006
- 848612 – Patronhåndtag, 3-polet, til sikringsliste 596006
- 251886 – Sammenkoblingsbeslag til KSE+KSM, side om side, grå
- 251884 – Sammenkoblingsbeslag til KSE+KSM, side om side, grøn
- 848618 – Beslag til parallelføring, DIN 00
- 848613 – Beslag til parallelføring, DIN 2
- 848606 – Triarca isoleret 5 mm unbrakonøgle med 3/8-tommers firkantsokkel, One Tool
- 546122 – Aflastningsbøjle med modlæg, 18–22 mm
- 546126 – Aflastningsbøjle med modlæg, 22–26 mm
- 546130 – Aflastningsbøjle med modlæg, 26–30 mm
- 546134 – Aflastningsbøjle med modlæg, 30–34 mm
- 546138 – Aflastningsbøjle med modlæg, 34–38 mm
- 546142 – Aflastningsbøjle med modlæg, 38–42 mm
- 546146 – Aflastningsbøjle med modlæg, 42–46 mm
- 546150 – Aflastningsbøjle med modlæg, 46–50 mm
- 546154 – Aflastningsbøjle med modlæg, 50–54 mm
- 546158 – Aflastningsbøjle med modlæg, 54–58 mm
- 546164 – Aflastningsbøjle med modlæg, 58–64 mm
- 546176 – Aflastningsbøjle med modlæg, 70–76 mm
Seriens øvrige Trilite-produkter kan være forberedt til montageplade og have adgangspunkter til kommunikationsnetværk, FTTx og kabel-tv. De er også beregnet til installationer ved veje, jernbaner, havne og pumper.
Andre Trilite P XL-størrelser
Leverandørens oversigt over 400 A-varianter angiver følgende størrelser. Bredde, modulantal og vægt er gengivet fra oversigten:
- Trilite P 09 XL, grå: varenummer 692417, bredde 214 mm, 27 moduler, vægt 10,9 kg
- Trilite P 09 XL, grøn: varenummer 692418, bredde 214 mm, 27 moduler, vægt 10,9 kg
- Trilite P 12 XL, grå: varenummer 692419, bredde 280 mm, 38 moduler, vægt 13 kg
- Trilite P 12 XL, grøn: varenummer 692420, bredde 280 mm, 38 moduler, vægt 13 kg
- Trilite P 15 XL, grå: varenummer 692421, bredde 346 mm, 49 moduler, vægt 14,6 kg
- Trilite P 15 XL, grøn: varenummer 692422, bredde 346 mm, 49 moduler, vægt 14,6 kg
- Trilite P 18 XL, grå: varenummer 692423, bredde 412 mm, 60 moduler, vægt 15,1 kg
- Trilite P 18 XL, grøn: varenummer 692424, bredde 412 mm, 60 moduler, vægt 15,1 kg
- Trilite P 21 XL, grå: varenummer 692425, bredde 478 mm, 71 moduler, vægt 18,2 kg
- Trilite P 21 XL, grøn: varenummer 692426, bredde 478 mm, 71 moduler, vægt 18,2 kg
Specifikationer
-
Varenummer:5401018092
-
EAN nummer:5711256924150Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:692415Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Beskyttelsesklasse kabinet (IP):IP44
-
Bredde:1002.0 mm
-
Dybde:265.0 mm
-
Farve:Grå
-
Højde:850.0 mm
-
Mærkespænding:500.0 V
-
Materiale:Aluminium
-
Med bundplade:Nej
-
Med monteringsplade:Nej
-
Nominel strøm:630.0 A
-
Overfladebehandling:Andet
-
Producent/forhandler:Triarca
