Trykknap, komplet, plan, grøn, 1NO, Ø 22 mm, XB4BA31

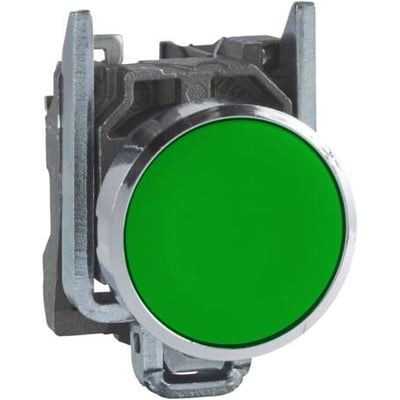

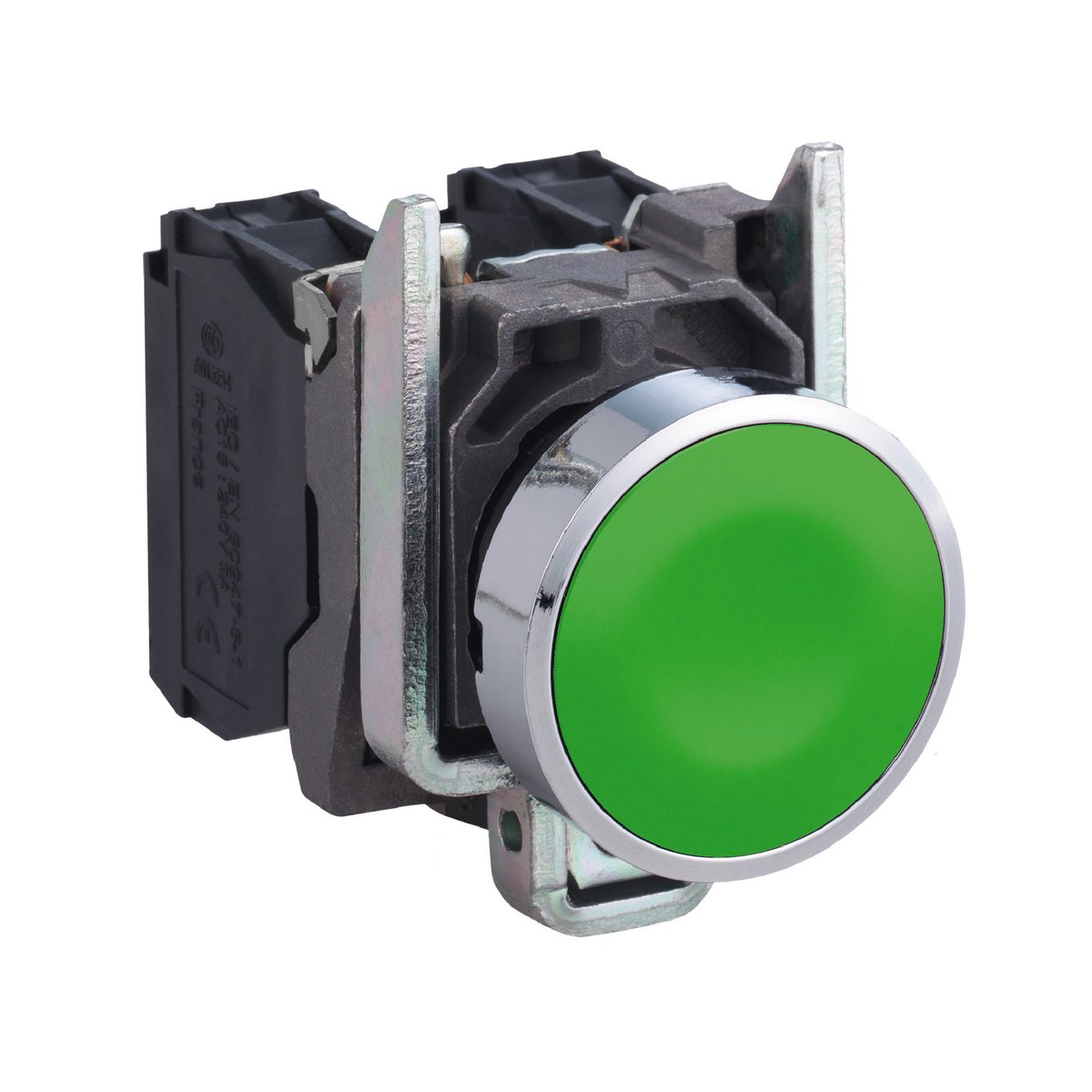

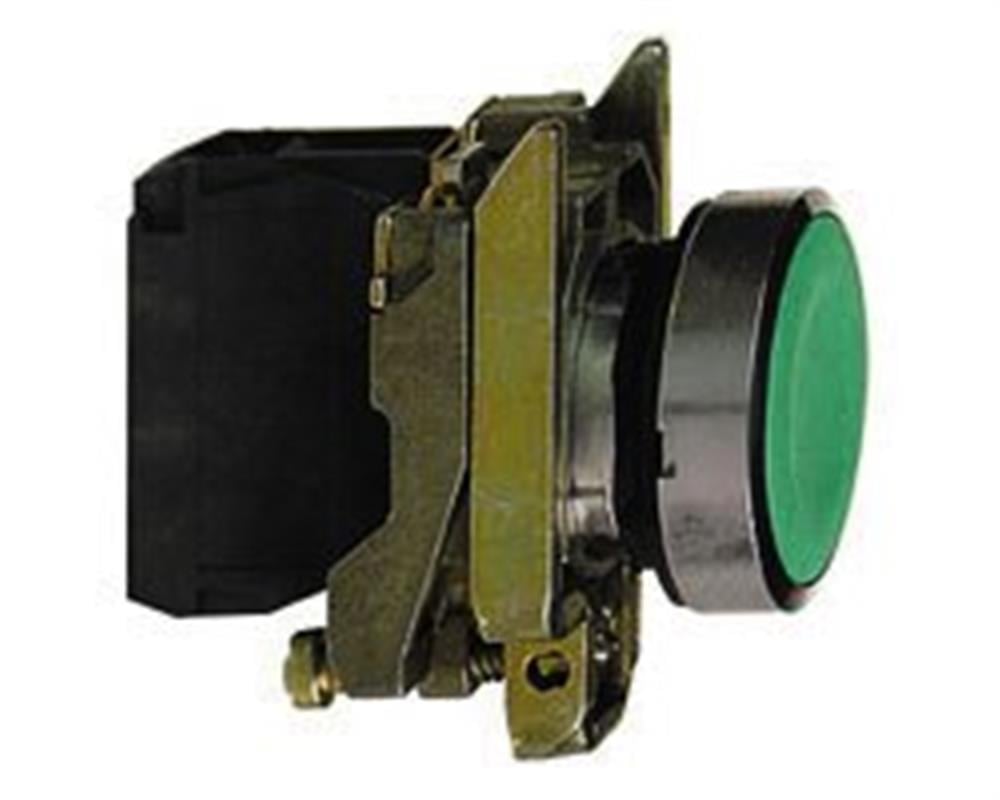

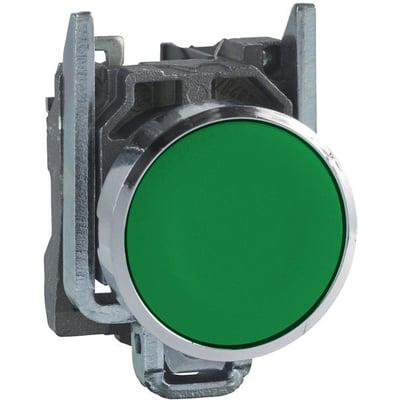

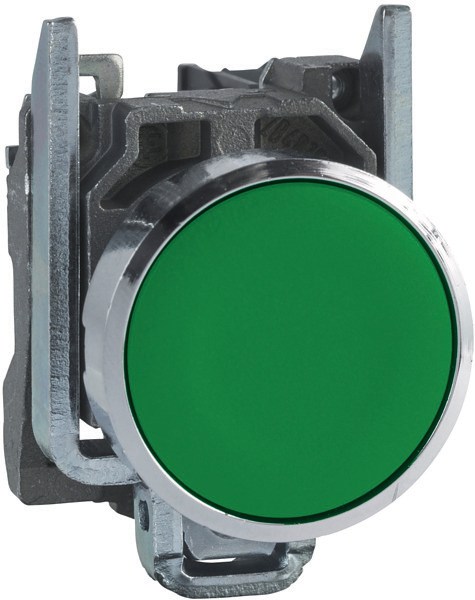

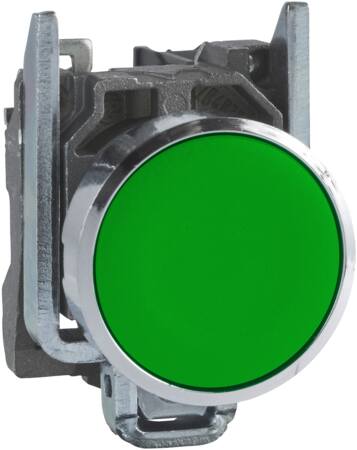

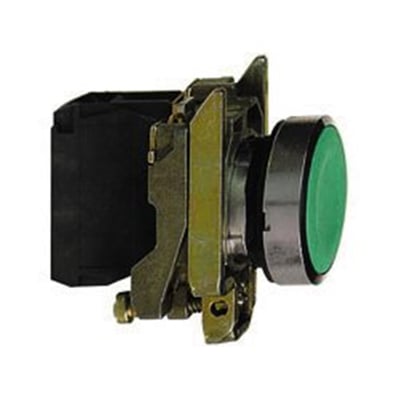

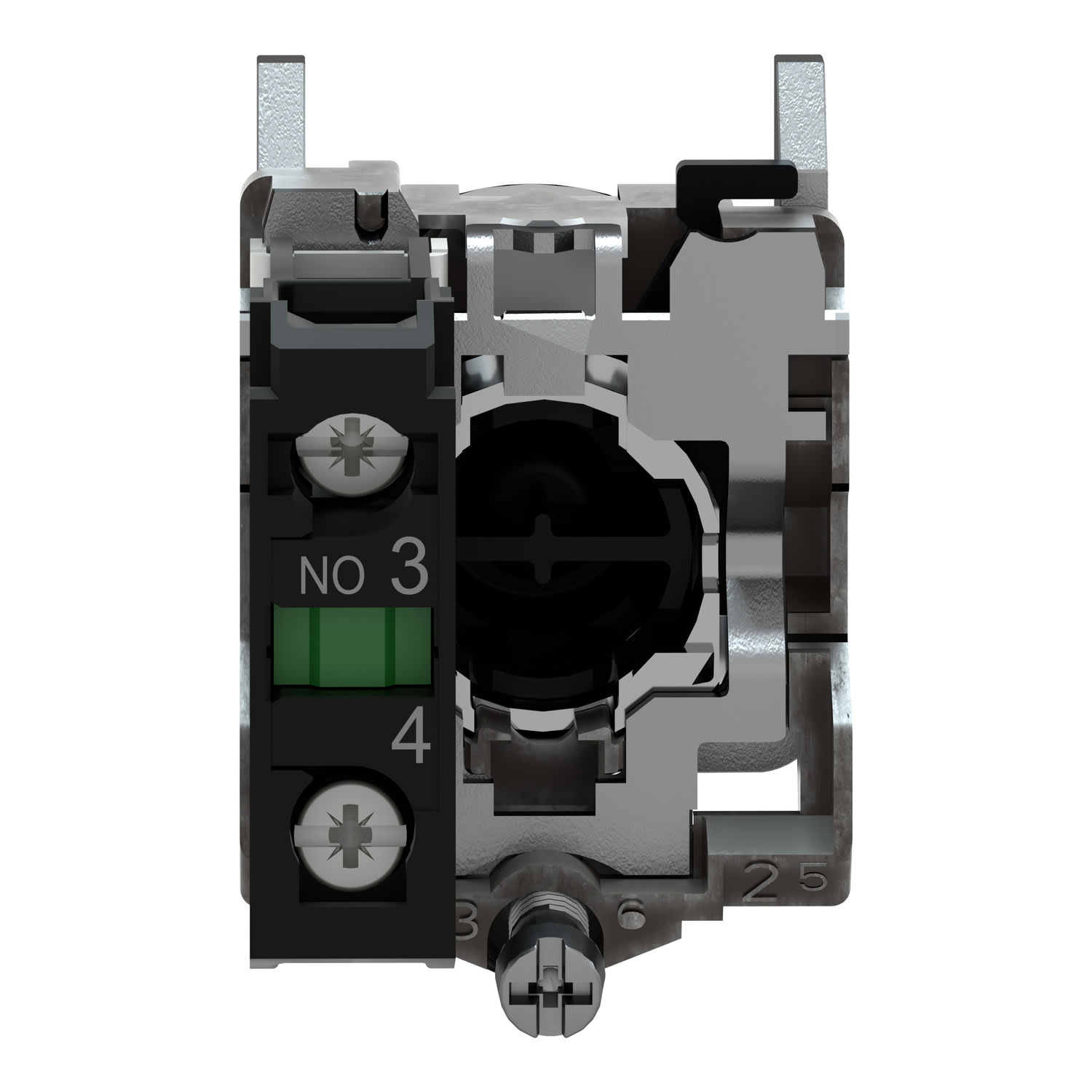

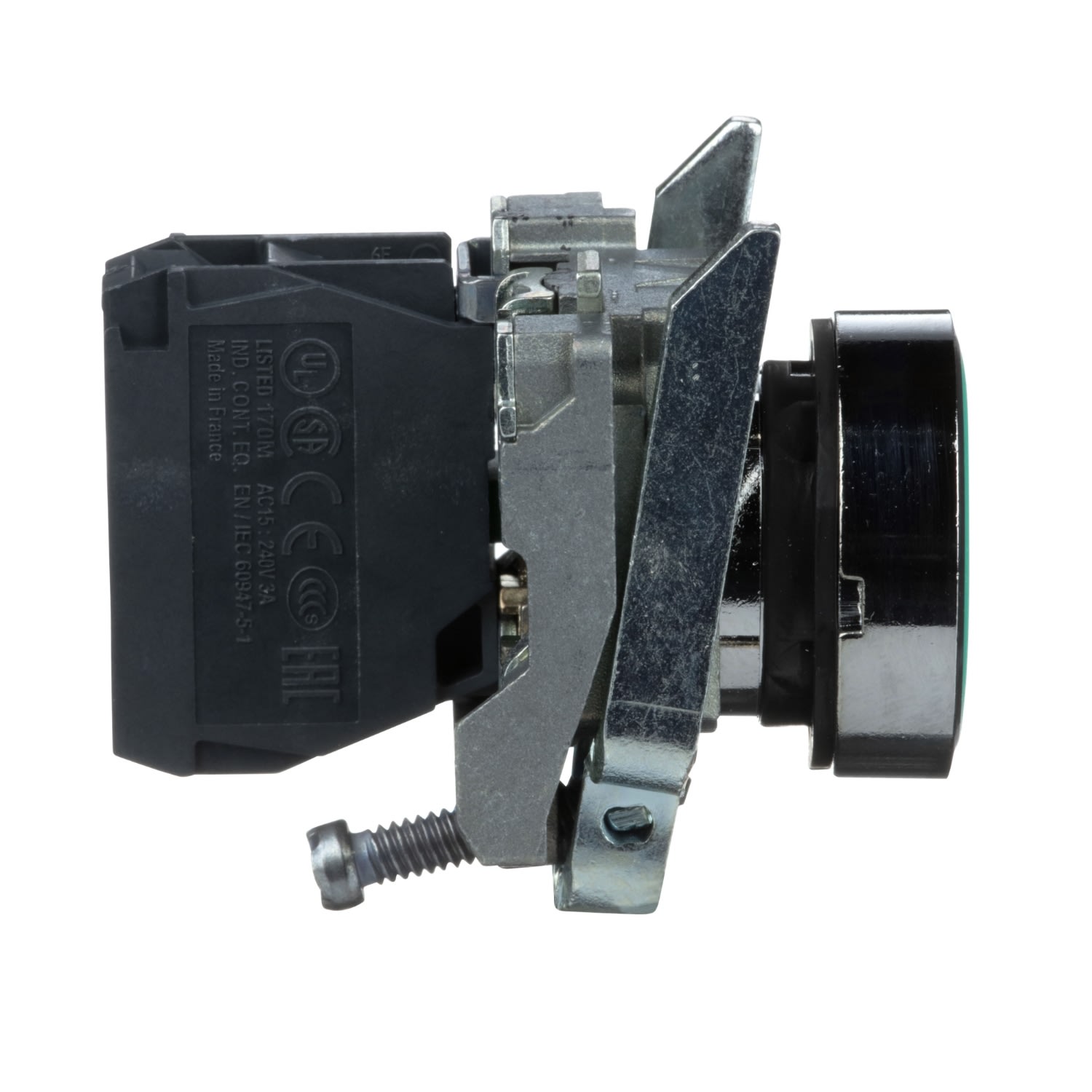

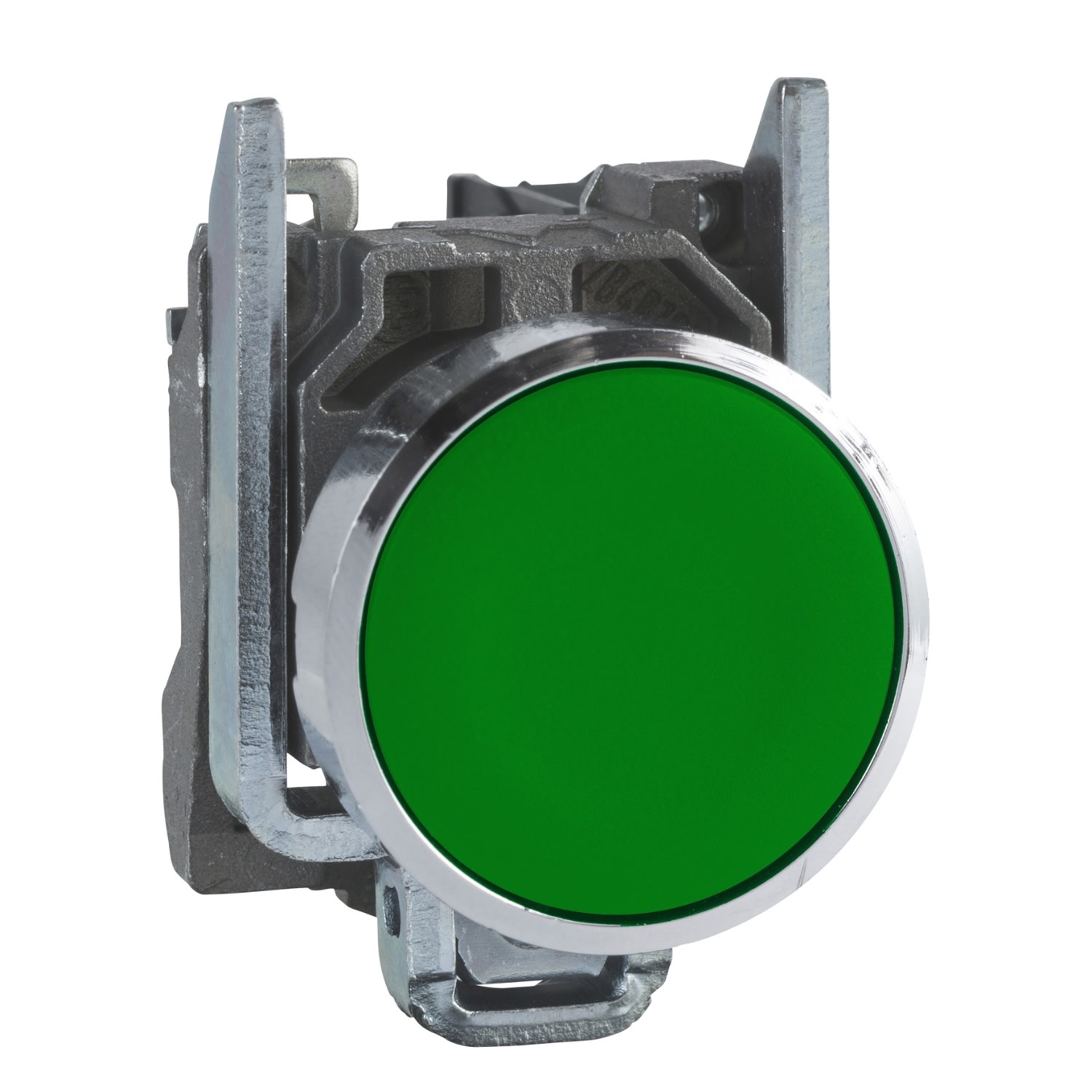

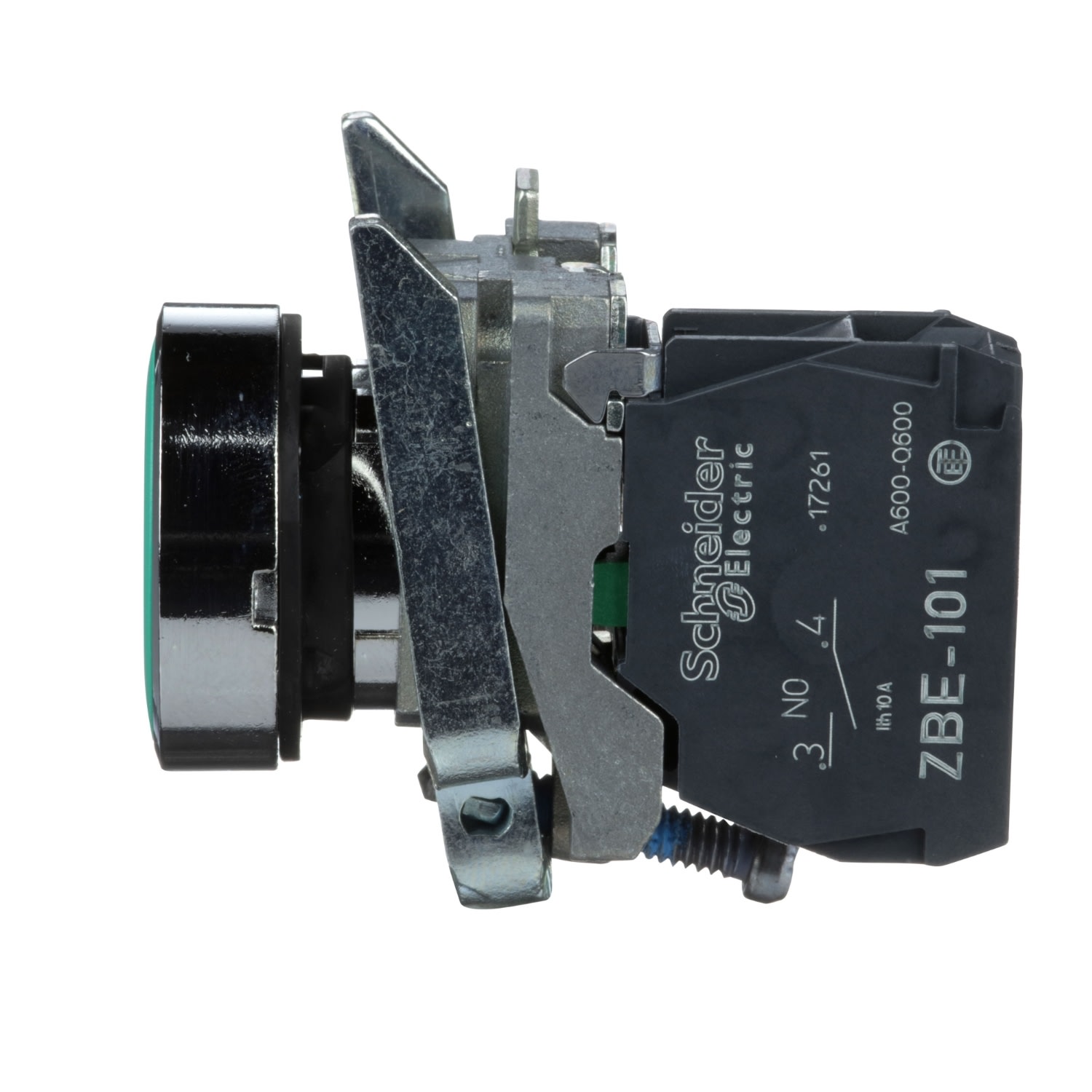

Bagsiden af Schneider Electric XB4BA31, en grøn, plan trykknap med 1NO-kontakt og synlige skrueterminaler.Schneider Electric XB4BA31 grøn, plan trykknap set skråt fra siden med kromfarvet frontring og kontaktblok.Schneider Electric XB4BA31 trykknap set fra siden, med grøn trykflade, metalbeslag og sort kontaktblok.Den modsatte side af Schneider Electric XB4BA31 grøn trykknap viser metalbeslaget og den sorte kontaktblok.Forsiden af Schneider Electric XB4BA31 med rund, grøn og plan trykflade omgivet af en kromfarvet frontring.Schneider Electric XB4BA31 grøn, plan trykknap set skråt forfra med rund trykflade, frontring og kontaktblok.
PRISGARANTI
100+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 4/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 4/11
GLS Erhverv49,00 kr.Onsdag d. 4/11
GLS Hjemmelevering59,00 kr.Onsdag d. 4/11
Direkte levering149,00 kr.Tirsdag d. 3/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 3/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
Komplet grøn, plan trykknap fra Harmony Style 4-serien med 1NO-kontakt, Ø 22 mm, IP66 og skrueforbindelse. Læs mere…
  • Varenr.:
    7517800013
  • EAN nr.:
    3389110886955
  • Typenr.:
    XB4BA31
pr. stk. inkl. moms
127,00 kr.

Andre købte også

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Produktbeskrivelse

XB4BA31 er en komplet, grøn trykknap med plan trykflade fra Harmony Style 4-serien. Den har én sluttekontakt (1NO), rund linse og kromfarvet frontring i metal. Trykknappen monteres i en tavlefront med et hul på 22,5 mm.

Tekniske data

  • Type: XB4BA31
  • Farve: grøn
  • Trykknapstype: plan
  • Kontaktkonfiguration: 1NO, 1 sluttekontakt, 0 skiftekontakter og 0 brydekontakter
  • Antal kommandopositioner: 1
  • Diameter: 22 mm
  • Huldiameter og montagediameter: 22,5 mm
  • Mål: 30 mm bred, 47 mm høj og 52 mm dyb
  • Materiale: Zamak
  • Frontring: metal, kromfarvet
  • Kapslingsklasse: IP66
  • Beskyttelsesgrad: NEMA 13
  • Mærkestrøm: 10 A
  • Elektrisk forbindelse: skrueforbindelse
  • Egnet til belysning: nej; forsyningsspænding til lampe: 0 V
  • Transparent: nej
  • Tastelås: ja
  • Låsbar brydefunktion: nej
  • Oprindelsesland: FR
  • SVHC-stof over 0,1 %: Octamethylcyclotetrasiloxane

Montering og tilslutning

Trykknappen sættes i fra tavlefronten. Kroppen clipses på og fastgøres med en pinolskrue. I Harmony Style 4-serien findes også tilslutninger med skruer med låseskive, stik eller ben til printkort.

Harmony Style 4-serien

Harmony Style 4-programmet omfatter komplette enheder i XB4-B-serien, komponenter til sammenbygning i ZB4-B-serien samt løsdele og tilbehør i ZB-serien. IP66 er standard, medmindre andet er angivet, eksempelvis for dobbelttryk i XB4BA****- og XB4BL****-serierne. Dreje- og nøglegreb har IP69K, og øvrige produkter i serien kan opgraderes til IP69K med en silikonekappe.

Seriens signallamper og belyste trykknapper fås med Protected LED-teknologi med op til 100.000 timers drift. LED-farverne kan vælges blandt de tilgængelige farver, og LED og glas skal have samme farve. Lampetest er ikke nødvendig for disse LED-enheder, men kan udføres med en særlig lampetestkrop. Den samme lysintensitet er angivet ved 12 V og 230 V.

Sort frontring fås som variant. Varianten angives ved at tilføje 7 efter betjeningshovedets typenummer. Eksempelvis er ZB4BS9447 et betjeningshoved til sikkerhedsnødstop med nøgle nr. 455 iht. EN 418.

Øvrige varianter og specifikationer i serien

Programmet omfatter planforsænkede trykknapper med silikonekappe, ophøjede trykknapper, paddetryk, dobbelttrykknapper, nødstop, drejegreb og nøglegreb. Nødstop fås som tryk-træk, tryk-drej og nøglebetjente modeller med trigger-action iht. EN 418 for personsikkerhed. Paddetryk fås som impuls- eller tryk/træk-varianter til LED samt ergonomiske modeller med en diameter på 60 mm.

Seriens udvalg omfatter blandt andet kontakter på 10 A, normalt 6 A, guldkontakter samt tidlig slutte- og sen brydefunktion. Tilslutningsvarianterne omfatter selvtilspændende skrueterminal, plug-in-stik, færdige kabler, spadestik og fjederklemme. Serien er angivet med EN/IEC, UL, CSA, CCC, GOST, JIS og NEMA samt CE-mærkning. Der findes også tilbehør til anvendelser med højtryksrensning, støv og ekstreme temperaturer.

Specifikationer

  • Varenummer:
    7517800013
  • EAN nummer:
    3389110886955
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    XB4BA31
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Åbningshøjde:
    0.0 mm
  • Ampere:
    10 A
  • Antal brydekontakter:
    0.0
  • Antal kommando-holdninger:
    1.0
  • Antal skiftekontakter:
    0.0
  • Antal sluttekontakter:
    1.0
  • Beskyttelsesgrad (NEMA):
    13
  • Bredde:
    30 mm
  • Bredde på åbningen:
    0.0 mm
  • Byggeform på linsen:
    Rund
  • Diameter:
    22mm
  • Dybde:
    52 mm
  • Elektrisk forbindelse:
    Skrueforbindelse
  • Farve:
    grøn
  • Farve på frontring:
    Chrome
  • Farve på knappen:
    Grøn
  • Forsyningspænding til lampe:
    0.0 V
  • Højde:
    47 mm
  • Huldiameter:
    22.5 mm
  • IP klasse:
    66
  • Kapslingsklasse IP:
    IP66
  • Kontakttype:
    1NO
  • Låsbar brydefunktion:
    False
  • Materiale:
    Zamak
  • Materiale frontring:
    Metal
  • Med frontring:
    True
  • montagediameter:
    22.5 mm
  • SVHC stof over 0,1%:
    Octamethylcyclotetrasiloxane
  • Tastelås:
    True
  • Transparent:
    False
  • Trykknapstype:
    Flad
  • Velegnet til belysning:
    False
  • Producent/forhandler:
    Schneider Electric
