- Varenr.:7517803023
- EAN nr.:3389110887457
- Typenr.:ZB4BA1
Måske interessant?
Beskrivelse
Beskrivelse

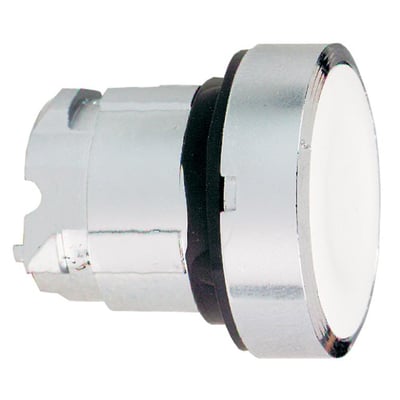

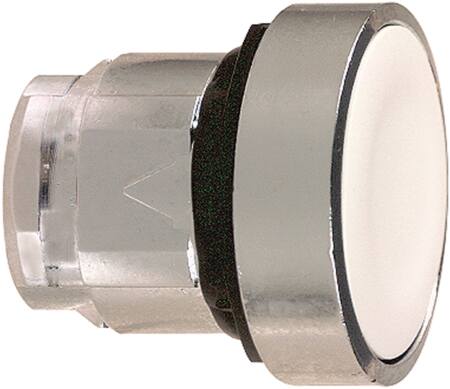

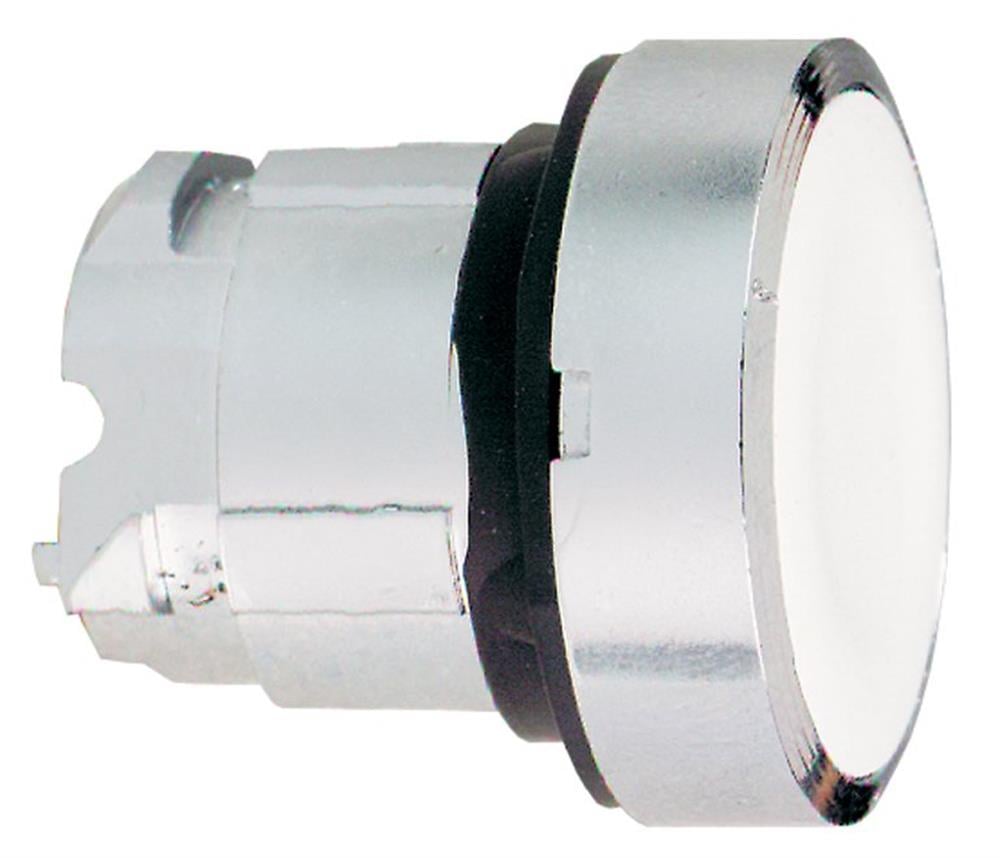

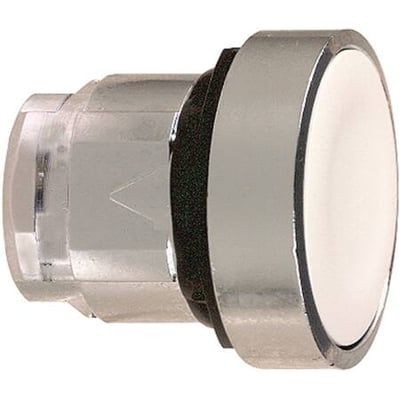

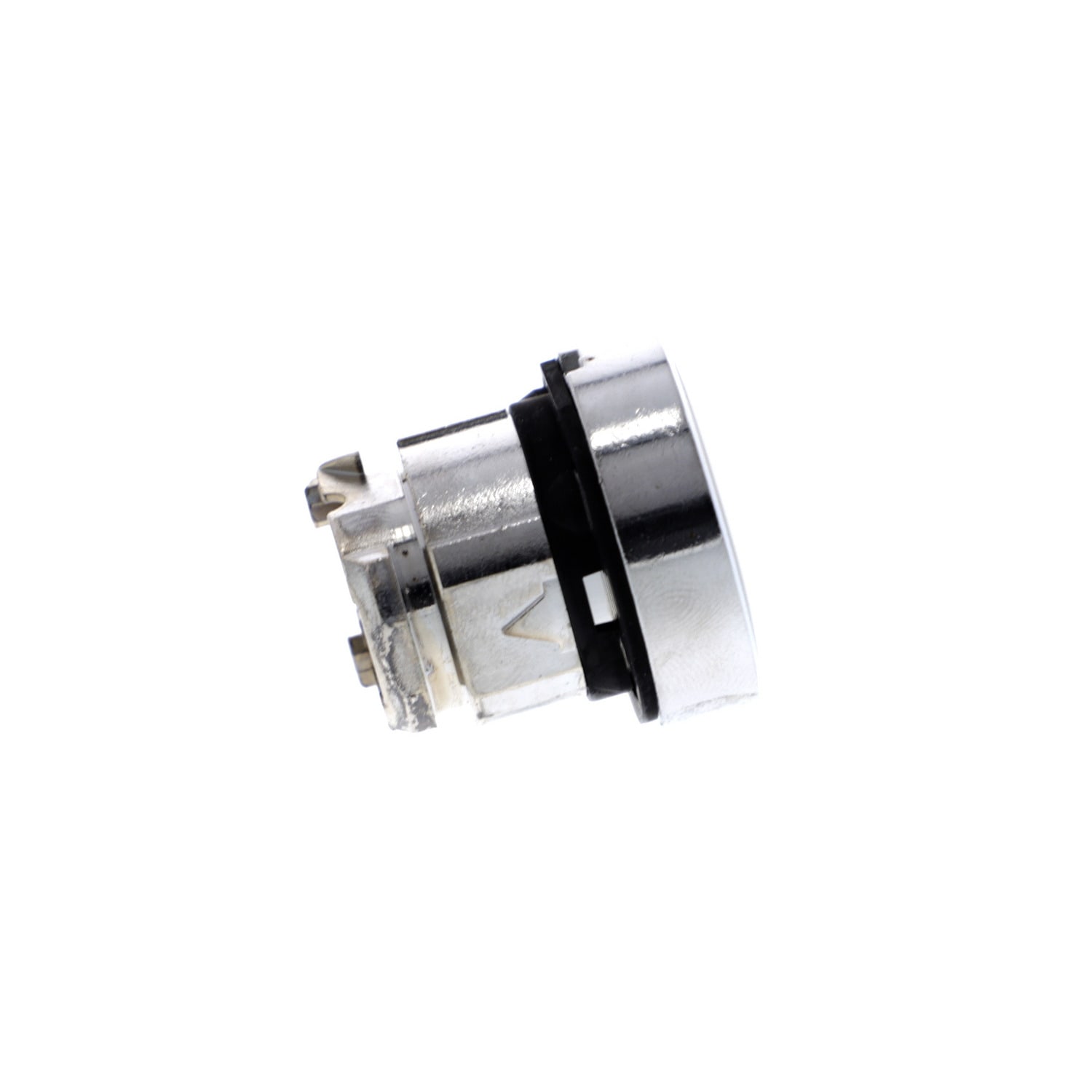

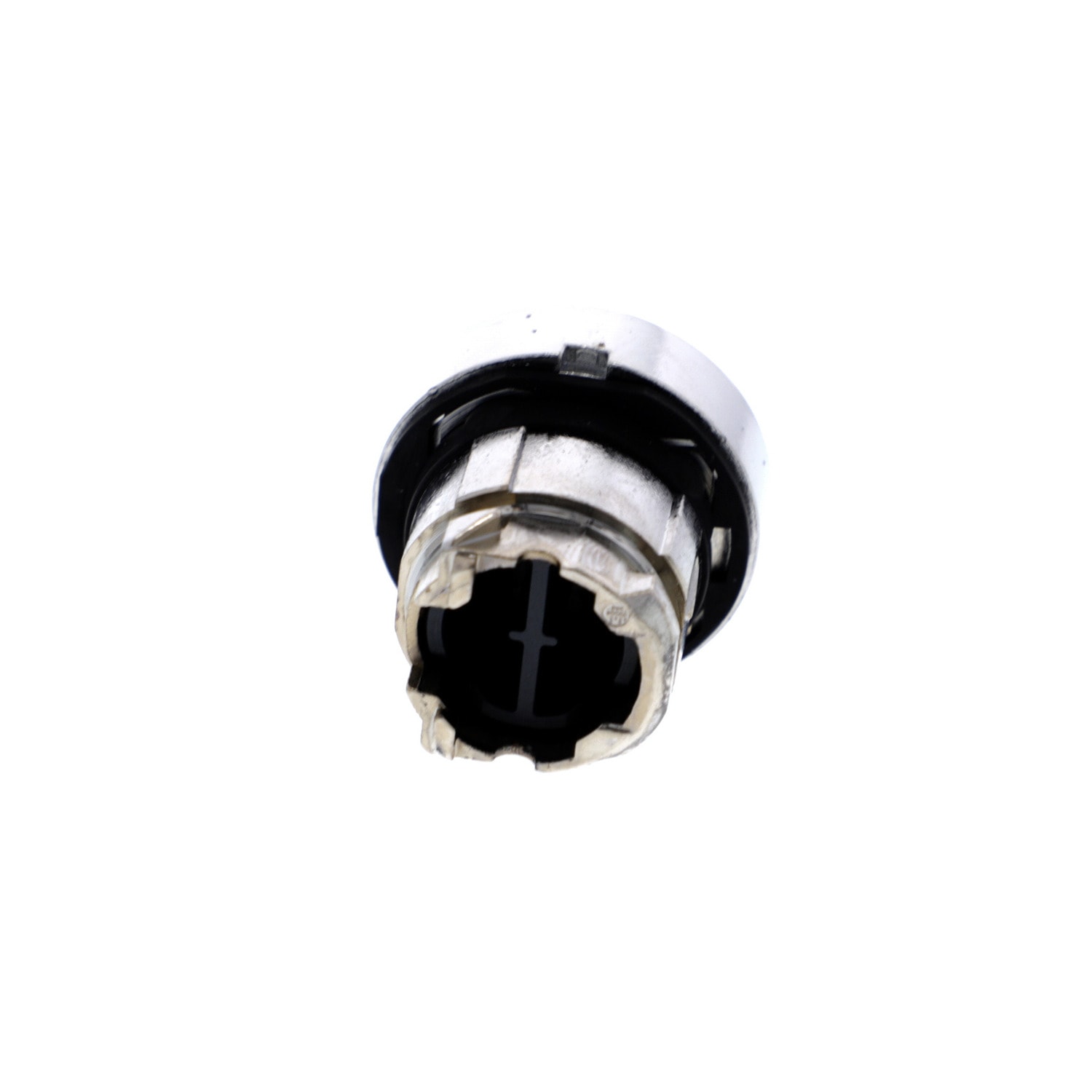

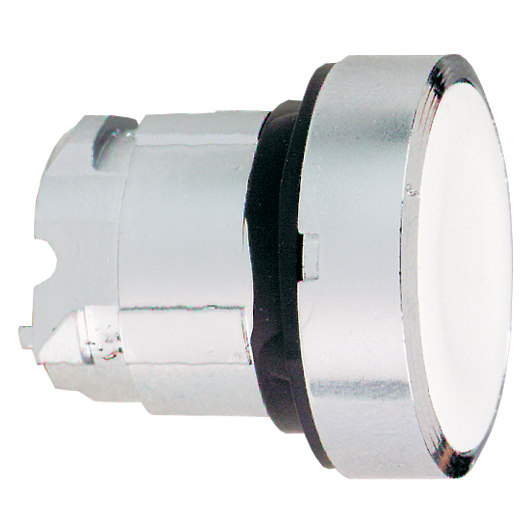

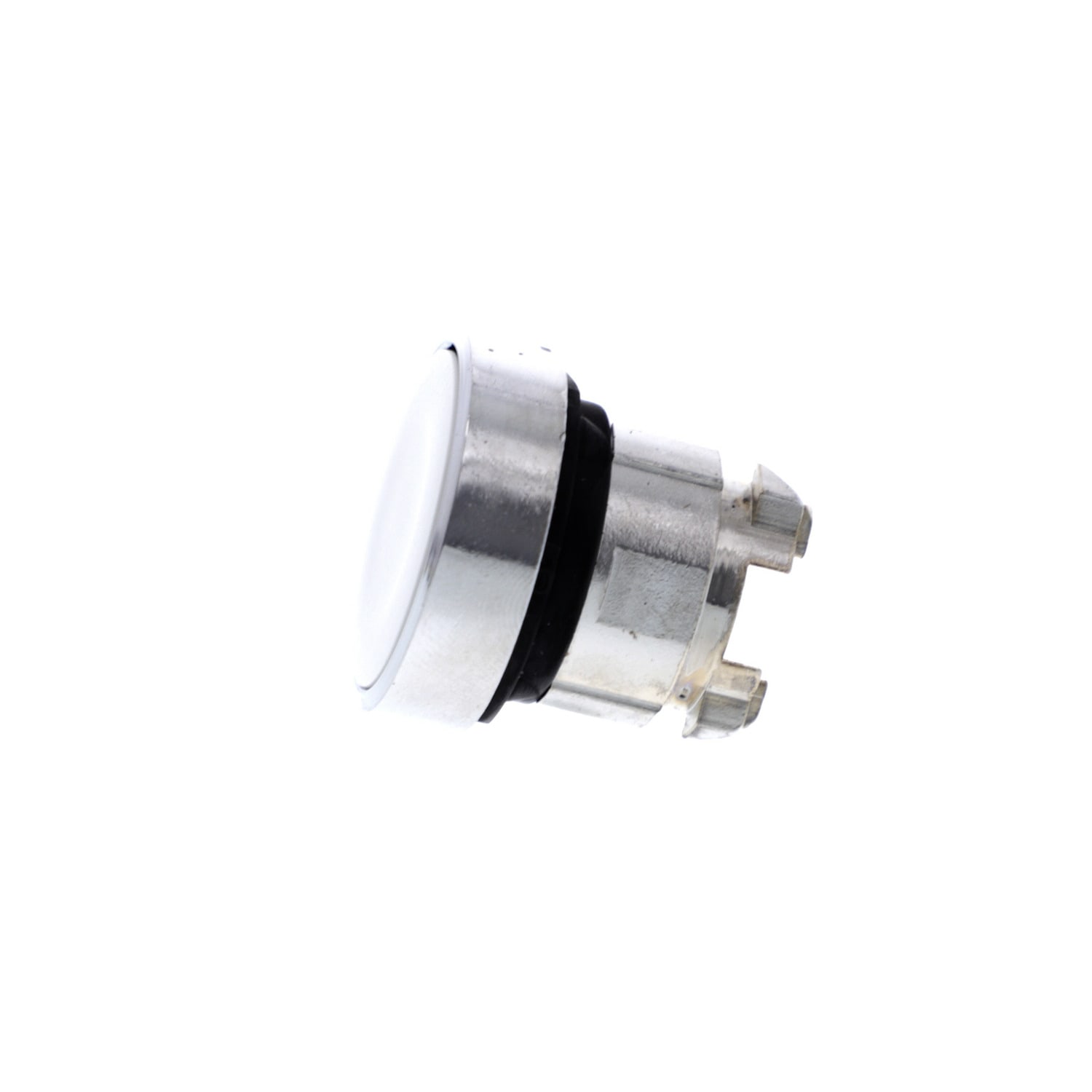

Harmony XB4 ZB4BA1 er et plant, hvidt trykknaphoved i Harmony Style 4-metalserien. Det har en rund trykflade, fjederretur og en kromfarvet frontring i metal. Trykknaphovedet er beregnet til brug med kompatible Harmony XB4-trykknapenheder og kontaktblokke og er ikke velegnet til belysning.
Mål og beskyttelse
- Bredde: 29 mm
- Højde: 29 mm
- Dybde: 28 mm
- Diameter: 22 mm
- Montage- og huldiameter: 22,5 mm
- Beskyttelsesklasse på forsiden: IP66
- Beskyttelsesgrad på forsiden: NEMA 13
Kompatibilitet og serieoplysninger
Harmony Style 4-programmet omfatter komplette enheder XB4-B..., komponenter til sammenbygning ZB4-B... samt løse dele og tilbehør ZB.... Tilslutning til kontaktelementer i serien kan blandt andet ske med skrueterminaler, stik, færdige kabler, spadestik eller fjederklemmer.
Serien omfatter blandt andet planforsænkede trykknapper med silikonekappe, ophøjede trykknapper, paddetryk, dobbelttrykknapper, nødstop, drejegreb og nøglegreb. Nødstop findes som tryk-træk-, tryk-drej- og nøglebetjente varianter med trigger-action i henhold til EN 418. Serien omfatter også paddetryk til impuls- eller tryk-trækbetjening for LED samt ergonomiske paddetryk med en diameter på 60 mm.
IP66 er standard for Harmony Style 4, med angivne undtagelser, herunder XB4BA**** og XB4BL**** dobbelttryk. Dreje- og nøglegreb i serien er IP69K, og øvrige dele af serien kan opgraderes til IP69K med en silikonekappe. Serien kan også fås med sort frontring; typenummeret for betjeningshovedet får da tilføjet et 7-tal. Eksempelvis er ZB4BS9447 et betjeningshoved til sikkerhedsnødstop efter EN 418 med nøgle nr. 455.
Seriens signallamper og lampetryk anvender Protected LED-teknologi med op til 100.000 timers drift. LED og glas skal have samme farve. LED-varianter fås til 12 V og 230 V, og lampetest er mulig med en særlig lampetestkrop. Tilslutning kan også ske med skruer med låseskive eller ben til printkort.
Stofoplysning
Leverandørdata angiver Octamethylcyclotetrasiloxane som et SVHC-stof over 0,1 %.
Specifikationer
-
Varenummer:7517803023
-
EAN nummer:3389110887457Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:ZB4BA1Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Åbningshøjde:0.0 mm
-
Antal kommando-holdninger:1.0
-
Beskyttelsesgrad (NEMA), forside:13
-
Beskyttelsesklasse (IP) forside:IP66
-
Beskyttelsesovertræk:Nej
-
Bredde:29 mm
-
Bredde på åbningen:0.0 mm
-
Byggeform på linsen:Rund
-
Diameter:22mm
-
Dybde:28 mm
-
Farve:Hvid
-
Farve på frontring:Chrome
-
Farve på knappen:Hvid
-
Højde:29 mm
-
Huldiameter:22.5 mm
-
IP klasse:66
-
Låsbar brydefunktion:Nej
-
Mærket:Nej
-
Materiale frontring:Metal
-
Med beskyttelsesafdækning:Nej
-
Med frontring:Ja
-
montagediameter:22.5 mm
-
SVHC stof over 0,1%:Octamethylcyclotetrasiloxane
-
Tastelås:Ja
-
Trykknapstype:Flad
-
Velegnet til belysning:Nej
-
Producent/forhandler:Schneider Electric
