- Varenr.:7812251561
- EAN nr.:8713574128811
- Typenr.:MAS0504015R5
Andre købte også
Måske interessant?
Beskrivelse
Produktbeskrivelse

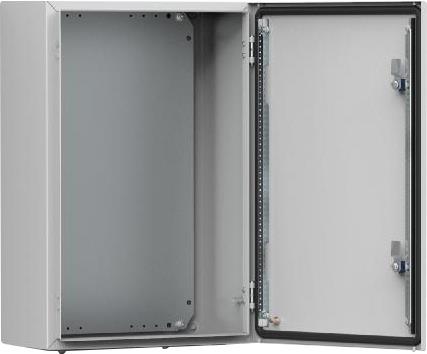

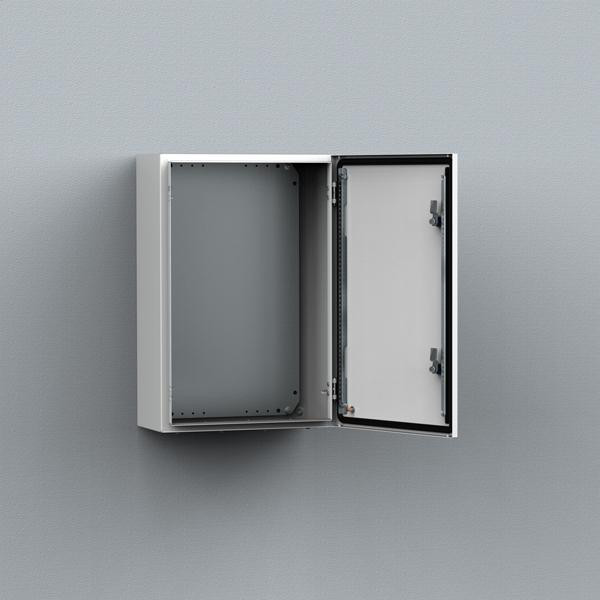

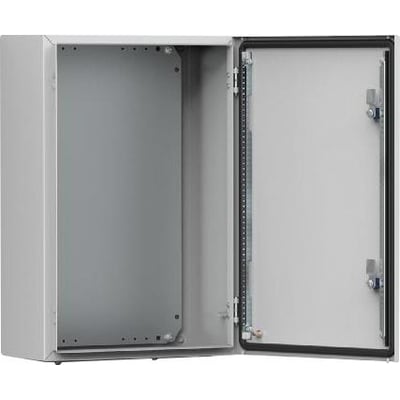

nVent HOFFMAN MAS0504015R5 er et vægskab med enkeltlåge, monteringsplade og pulverlakeret stålkabinet. Skabet måler 500 mm i højden, 400 mm i bredden og 155 mm i dybden. Det er beregnet til vægmontering og er egnet til udendørs installation.
Materialer og overflade
- Kabinet: 1,2 mm lakeret stål for denne skabsdybde.
- Flange: 1,4 mm lakeret stål.
- Dør: 1,5 mm lakeret stål for skabe med en højde eller bredde på 500 mm eller derover.
- Monteringsplade: 2 mm galvaniseret stål.
- Overflade: RAL 7035 strukturpulverlakering i grå/lysegrå.
For øvrige størrelser i serien er kabinettykkelsen 1,4 mm ved dybder på 210 eller 260 mm og 1,5 mm ved dybder på 300 eller 400 mm samt ved en højde eller bredde på 1000 mm eller derover. Dørtykkelsen er 1,2 mm som grundudførelse og 2 mm ved en højde eller bredde på 800 mm eller derover.
Konstruktion og dør
Kabinettet er kantbukket og fuldsvejst. Fire huller med en diameter på 8,5 mm bruges til vægmontering. Hullerne er udpresset i forsænkninger med en diameter på 20,4 mm og en dybde på 2 mm, så der er plads til luftcirkulation bag skabet.
- Overflademonteret dør med 130° åbningsvinkel.
- Skjulte, aftagelige hængsler med låsepind, som kan monteres til venstre- eller højreåbning.
- Indvendige M6-svejsede studse til montering af MMDP-dørprofiler.
- Tætning med en opskummet polyurethanpakning i ét stykke.
- Én lås med nVent HOFFMAN-specialdesign, 3 mm dobbelt-bit-indsats, 90° bevægelse og vibrationssikring.
I serien anvendes to låse til skabe med en højde på 600–800 mm og espagnolette-trepunktslås til skabe på 1000 mm eller derover. Andre paneler fås som tilbehør.
Monteringsplade og kabling
Monteringspladen er markeret lodret med 10 mm intervaller, så udstyr kan placeres vandret. Der er huller øverst og nederst til fastgørelse af kabler. Pladen er monteret på M8-skruer, der er punktsvejset på skabets bagvæg. GrandPlate er placeret helt bagest i skabet for at lette kablingen på monteringspladen.
Monteringspladens dybde kan ikke justeres som standard. Med AMG-tilbehør kan dens placering justeres til enhver dybde. Skabe i serien med sider på 800 mm eller derover har forstærkede, bukkede kanter. Monteringsprofiler til to døre indgår ved skabshøjder på 600 mm eller derover.
Beskyttelse og tekniske data
- Kapslingsklasse: IP66.
- Beskyttelsesklasse: Type 4, 12 og NEMA 13.
- Slagfasthed: IK10.
- Maks. tilladt belastning af kapsling efter IEC 62208: 1600 N.
- Maks. tilladt belastning af monteringsplade efter IEC 62208: 1600 N.
- Maks. tilladt belastning af dør efter IEC 62208: 280 N.
- Varmeledningsevne ved ΔT = 20 K efter IEC/TR 60890: 64 W.
- Egnet til metrisk montering og melleminstallation.
Til udendørs installation anbefales ARF-regntag og 100 % polyesterlak. Korrosionsbestandigheden bør vurderes i forhold til installationsforholdene.
Montering og udførelse
Skabet er beregnet til vægmontering og er ikke beregnet til gulvinstallation, fritstående montering, mastefastgørelse, hjørnemontering eller vægindbygning. Det kan ikke sammenkobles og er ikke EMC-udført. Skabet har ikke bagdør, ventilationsdør, gennemsigtig dør, overdel, skråt tag eller udslagsblanketter. Det er ikke klæbbart og har ingen kontaktåbninger.
Levering og godkendelser
Leveringen omfatter skab med dør og monteringsplade, kabelforskruningsplade(r) med pakning(er), 3 mm plastnøgle med to tappe, monteringstilbehør og jordingsanordninger. Metalnøgle anvendes til skabe med en højde på 1000 mm eller derover.
Oplyste godkendelser: CE, CSA, DNV-GL, GOST, Kema Keur – DEKRA, Lloyd's Register, RS og cULus_UL Listed. Model/type: MAS0504015R5. Varenummer: 7812251561.
Specifikationer
-
Varenummer:7812251561
-
EAN nummer:8713574128811Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:MAS0504015R5Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Varens primære kategori:
-
Antal døre:1.0
-
Antal kontaktåbninger:0.0
-
Antal låse:1.0
-
Beskyttelsesgrad (NEMA):13
-
Bredde:400.0 mm
-
Dybde:155.0 mm
-
Egnet for metrisk montering:Ja
-
Egnet til udendørs installation:Ja
-
Egnet til udendørs opsætning:Ja
-
EMC-udførelse:Nej
-
Farve:Grå
-
Fritstående:Nej
-
Gulv installation mulig:Nej
-
Gulvstående vægmodel:Nej
-
Hjørnemodel:Nej
-
Højde:500.0 mm
-
Kan sammenkobles:Nej
-
Kapslingsklasse IP:IP66
-
Klæbbar:Nej
-
Maks. tilladte belastning af kapsling i henhold til IEC 62208:1600.0 N
-
Maks. tilladte belastning af dør/døre i henhold til IEC 62208:280.0 N
-
Maks. tilladte belastning af monteringsplade i henhold til IEC 62208:1600.0 N
-
Mastefastgørelse:Nej
-
Materiale:Stål
-
Materiale:Stål ( Pulverlakeret )
-
Materialekvalitet:Andet
-
Med bagdør:Nej
-
Med dør:Ja
-
Med gennemsigtig dør:Nej
-
Med monteringsplade:Ja
-
Med overdel:Nej
-
Med ventilationsdør:Nej
-
Mellem installation:Ja
-
Monteringsplade dybdejusterbar:Nej
-
RAL-nummer:7035.0
-
Slagfasthed:IK10
-
Størrelse:500 x 400mm
-
Tag med hældning:Nej
-
Transparent dæksel:Nej
-
Type:Enkeltlåge
-
Type af overflade:Pulverlakering
-
Udslagsblanket:Nej
-
Vægindbygning:Nej
-
Vægmontering mulig:Ja
-
Vægskab/Gulvskabe:XV000499
-
Varmeledningsevne (∆T=20K) i henhold til IEC/TR 60890:64.0 W
-
Velegnet til vægmontering:Ja
-
Producent/forhandler:NVENT HOFFMAN
