ABB Vedligeholdelsesafbryder OTL125GA3M, 3-polet, 125 A, 55 kW, IP65

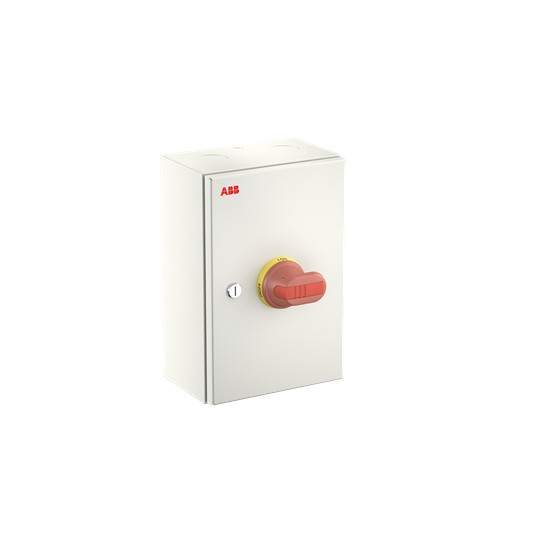

ABB OTL125GA3M vedligeholdelsesafbryder med hvid kapsling og rødt betjeningshåndtag, set skråt forfra.ABB OTL125GA3M vedligeholdelsesafbryder med hvid kapsling og rødt håndtag, set mere frontalt med kapslingens dybde synlig.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11 - lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11 - lørdag d. 21/11
GLS Erhverv49,00 kr.Onsdag d. 11/11 - mandag d. 23/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11 - mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
3-polet vedligeholdelses- og hovedafbryder med IP65-kapsling, 125 A mærkestrøm, 55 kW koblingskapacitet ved 400 V og låsbart håndtag. Læs mere…
  • Varenr.:
    7805051400
  • EAN nr.:
    6417019935713
  • Typenr.:
    1SCA164335R1001, OTL125GA3M
pr. stk. inkl. moms
6.509,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

ABB OTL125GA3M er en 3-polet vedligeholdelses- og hovedafbryder i OTE-serien til almindelige industrielle installationer. Denne variant leveres i en stålpladekapsling med IP65-beskyttelse og er beregnet til både indendørs og udendørs brug. Kapslingen beskytter mod lavtryksvandstråler.

Funktioner og anvendelse

Afbryderen er udført som en komplet enhed i kapsling og er egnet til indbygning af fordeler. Den har skrueforbindelse til hovedstrømkredsen, et rødt betjeningselement og et låsbart håndtag. Håndtaget kan aflåses med op til tre hængelåse. Afbryderen er forblokeret med låget, så den ikke kan tilsluttes, når låget er åbent. Forblokeringen kan omgås, eksempelvis ved termografering.

Enheden er beregnet til 5-ledersystem og har faste neutral- og PE-klemmer. Kabelindføringerne er gevindborede og har udbrydningshuller til to parallelle kabler og ét styrekabel fra både top og bund.

Tekniske specifikationer

  • Antal poler: 3
  • Mærkestrøm IE: 125 A
  • Nominel permanent strøm ved AC-21, 400 V: 125 A
  • Variantdata angiver 125 A ved AC-23 og 415 V
  • Nominel driftseffekt ved AC-23, 400 V: 55 kW
  • Koblingskapacitet ved 400 V: 55 kW
  • Nominel korttidsstrømstyrke Icw: 2,5 kA
  • Nominel driftsspænding er angivet som 800–800 V; maksimal nominel driftsspænding Ue AC er 800 V
  • Beskyttelsesklasse på forsiden: IP65
  • Mål: 300 mm høj, 200 mm bred og 135 mm dyb
  • NEMA-beskyttelsesgrad: Andet
  • Én bryder

Hjælpekontakter og udførelse

Oplysningerne om hjælpekontakter varierer i datagrundlaget. Variantbetegnelsen angiver en monteret hjælpekontakt med 1NO og 1NC. Attributdata angiver desuden fire NO- og fire NC-hjælpekontakter samt nul skiftekontakter.

  • Ikke udført som nødstopsudgave, sikkerhedsafbryder eller reverseringskontakt
  • Ingen integreret motordrift, og motordrift er ikke angivet som tilvalg
  • Spændingsudløser er ikke angivet som tilvalg
  • Ikke egnet til centermontering eller 4-huls frontmontering

Serie og identifikation

ABB OTE-serien omfatter varianter med forskellige poltal, strøm- og effektstørrelser samt tilbehørsmuligheder. Serievarianter kan leveres med plast-, aluminium- eller stålpladekapsling afhængigt af installationsbehov. Serien overholder IEC 60947-1 og IEC 60947-3.

  • Typenummer: 1SCA164335R1001
  • Model: OTL125GA3M
  • Produktnummer: 7805051400
  • EAN: 6417019935713

Specifikationer

  • Varenummer:
    7805051400
  • EAN nummer:
    6417019935713
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA164335R1001, OTL125GA3M
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    4.0
  • Antal poler:
    3.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    200.0 mm
  • Dybde:
    135.0 mm
  • Egnet til front montering 4-hul:
    False
  • Egnet til front montering center:
    False
  • Egnet til indbygning af fordeler:
    True
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Rød
  • Højde:
    300.0 mm
  • Integreret motordrev:
    False
  • Koblingskapacitet ved 400 V:
    55.0 kW
  • Låsbar:
    True
  • Max. nominel drift spænding Ue AC:
    800.0 V
  • Motordrev som option:
    False
  • Nominel drifteffekt på AC-23, 400V:
    55.0 kW
  • Nominel driftsspænding:
    800 - 800 V
  • Nominel kortstids-strømstyrke Icw:
    2.5 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    125.0 A
  • Nominel strøm IE:
    125.0 A
  • Option for spændingsudløser:
    False
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Andet
  • Udført som hovedafbryder:
    True
  • Udført som nødstopsudgave:
    False
  • Udført som reparations-/vedligeholdelsesafbryder:
    True
  • Udført som reverseringskontakt:
    False
  • Udført som sikkerhedsafbryder:
    False
  • Producent/forhandler:
    ABB
