ABB OTL16GBA3M vedligeholdelsesafbryder, 3-polet, 16 A, 7,5 kW, IP65, stålpladekapsling

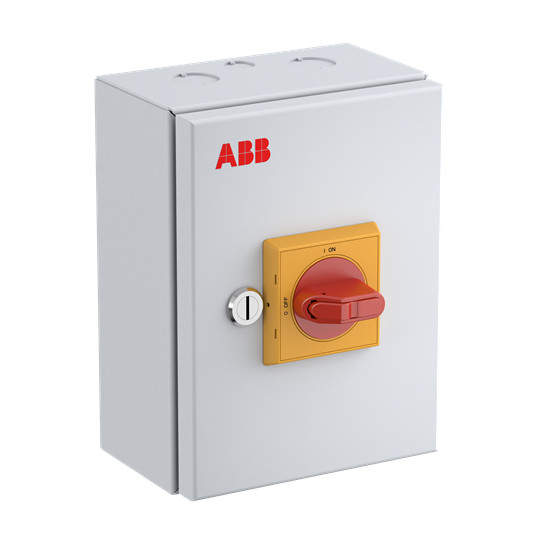

ABB OTL16GBA3M 3-polet vedligeholdelsesafbryder i grå stålpladekapsling med rødt drejegreb.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11 - lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11 - lørdag d. 21/11
GLS Erhverv49,00 kr.Onsdag d. 11/11 - mandag d. 23/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11 - mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
3-polet ABB-vedligeholdelsesafbryder med 16 A mærkestrøm, 7,5 kW koblingskapacitet, IP65-stålpladekapsling og drejegreb. Læs mere…
  • Varenr.:
    7805051594
  • EAN nr.:
    6417019940533
  • Typenr.:
    1SCA164869R1001, OTL16GBA3M
pr. stk. inkl. moms
2.764,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

ABB OTL16GBA3M er en 3-polet vedligeholdelsesafbryder i stålpladekapsling til industrielle installationer. Den er udført som hovedafbryder og vedligeholdelsesafbryder og leveres som en komplet enhed i kapsling. Drejegrebet kan aflåses med op til tre hængelåse.

Funktioner og konstruktion

Indkapslingen har beskyttelsesgrad IP65 og er beregnet til indendørs og udendørs brug. Kabelindføringerne er gevindborede og har udbrydningshuller til to parallelle kabler og ét styrekabel fra både top og bund. Låget forblokerer håndtaget, så afbryderen ikke kan tilsluttes, når låget er åbent. Forblokeringen kan omgås, eksempelvis ved termografering. Afbryderen er beregnet til 5-ledersystem og har faste neutral- og PE-klemmer.

ABB OTE-serien omfatter varianter med forskelligt polantal, strøm- og effektstørrelser samt tilbehørsmuligheder. Serien fås med plast-, aluminium- eller stålpladekapsling.

Tekniske specifikationer

  • Typebetegnelse: OTL16GBA3M
  • ABB-typekode: 1SCA164869R1001
  • Produktnummer: 7805051594
  • 3 poler og 1 bryder
  • Mærkestrøm IE: 16 A
  • Nominel permanent strøm ved AC-21, 400 V: 16 A
  • Nominel driftseffekt ved AC-23, 400 V: 7,5 kW
  • Koblingskapacitet ved 400 V: 7,5 kW
  • Produktbetegnelsen angiver 415 V AC-23; attributterne angiver AC-23 ved 400 V.
  • Maks. nominel driftsspænding Ue AC: 690 V
  • Nominel driftsspænding angivet i data: 750–750 V
  • Nominel korttidsstrøm Icw: 0,8 kA
  • Hovedstrømskreds med skrueforbindelse
  • Drejebetjening med rødt betjeningselement; produktbetegnelsen angiver rødt-gult drejegreb
  • Mål: 150 mm bred, 200 mm høj og 100 mm dyb
  • Ingen NO-, NC- eller skiftekontakter som hjælpekontakter
  • Uden integreret motordrev og uden mulighed for motordrev eller spændingsudløser
  • Ikke udført som nødstop, sikkerhedsafbryder eller reverseringskontakt
  • Egnet til indbygning i fordeler; ikke egnet til frontmontering i midte eller med 4-hulsmontering
  • NEMA-beskyttelsesgrad: Andet

Standarder

ABB OTE-serien overholder IEC 60947-1 og IEC 60947-3.

Specifikationer

  • Varenummer:
    7805051594
  • EAN nummer:
    6417019940533
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA164869R1001, OTL16GBA3M
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal poler:
    3.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    150.0 mm
  • Dybde:
    100.0 mm
  • Egnet til front montering 4-hul:
    False
  • Egnet til front montering center:
    False
  • Egnet til indbygning af fordeler:
    True
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Rød
  • Højde:
    200.0 mm
  • Integreret motordrev:
    False
  • Koblingskapacitet ved 400 V:
    7.5 kW
  • Låsbar:
    True
  • Max. nominel drift spænding Ue AC:
    690.0 V
  • Motordrev som option:
    False
  • Nominel drifteffekt på AC-23, 400V:
    7.5 kW
  • Nominel driftsspænding:
    750 - 750 V
  • Nominel kortstids-strømstyrke Icw:
    0.8 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    16.0 A
  • Nominel strøm IE:
    16.0 A
  • Option for spændingsudløser:
    False
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Drejeknap
  • Udført som hovedafbryder:
    True
  • Udført som nødstopsudgave:
    False
  • Udført som reparations-/vedligeholdelsesafbryder:
    True
  • Udført som reverseringskontakt:
    False
  • Udført som sikkerhedsafbryder:
    False
  • Producent/forhandler:
    ABB
