ABB OTL25GBL3M vedligeholdelsesafbryder, 3-polet, 25 A, 11 kW, IP65, stålpladekapsling

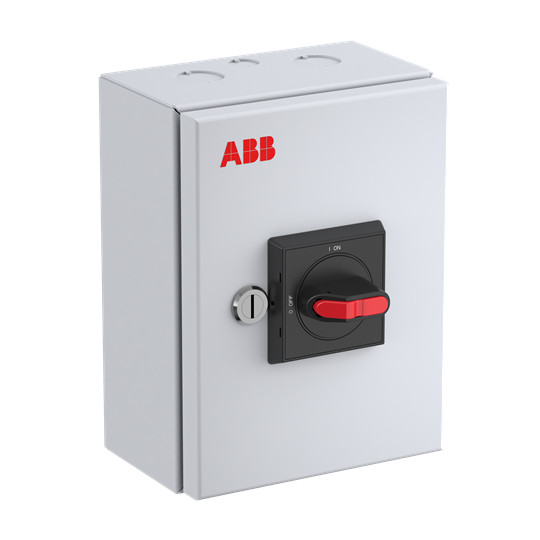

ABB OTL25GBL3M 3-polet vedligeholdelsesafbryder i grå stålpladekapsling med sort drejeknap og rødt greb.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11 - lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11 - lørdag d. 21/11
GLS Erhverv49,00 kr.Onsdag d. 11/11 - mandag d. 23/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11 - mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
3-polet ABB OTL25GBL3M vedligeholdelsesafbryder med 25 A, 11 kW, sort drejegreb og IP65-stålpladekapsling. Læs mere…
  • Varenr.:
    7805051618
  • EAN nr.:
    6417019940786
  • Typenr.:
    1SCA164893R1001, OTL25GBL3M
pr. stk. inkl. moms
3.651,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

ABB OTL25GBL3M er en 3-polet vedligeholdelses- og hovedafbryder til almindelige industrielle installationer. Den leveres som en komplet enhed i stålpladekapsling med sort drejeknap. ABB OTE-serien fås også med plast- eller aluminiumskapsling.

Funktioner og specifikationer

  • Nominel strøm IE: 25 A.
  • Nominel permanent strøm ved AC-21, 400 V: 25 A.
  • Nominel driftseffekt ved AC-23, 400 V: 11 kW, og koblingskapacitet ved 400 V: 11 kW. Leverandørens variantbetegnelse angiver desuden 415 V AC-23, 25 A og 11 kW.
  • Maksimal nominel driftsspænding Ue AC: 690 V. Nominel driftsspænding er i attributterne angivet som 750–750 V.
  • Nominel korttidsstrømstyrke Icw: 0,8 kA.
  • Én bryder og tre poler. Hovedstrømkredsen tilsluttes med skrueforbindelse.
  • Ingen NO-hjælpekontakter, NC-hjælpekontakter eller hjælpekontakter med skiftefunktion.
  • Indkapslingens beskyttelsesgrad er IP65. NEMA-beskyttelsesgrad er angivet som „Andet“.
  • Mål: 150 mm bred, 200 mm høj og 100 mm dyb.
  • Komplet enhed i kapsling, egnet til indbygning af fordeler. Ikke beregnet til frontmontering i center eller 4-hulsmontering.
  • Ikke udført som nødstopsafbryder, sikkerhedsafbryder eller reverseringskontakt. Der er ikke integreret motordrev, mulighed for motordrev eller option for spændingsudløser.

Installation og betjening

Kapslingen er beskyttet mod lavtryksvandstråler og kan anvendes både indendørs og udendørs. Kabelindføringerne er gevindborede med udbrydningshuller til to parallelle kabler og ét styrekabel fra både top og bund. Afbryderen er beregnet til 5-ledersystem og har fast neutral- og PE-klemme.

Drejehåndtaget kan aflåses med op til tre hængelåse. Håndtaget er forblokeret med låget, så afbryderen ikke kan tilsluttes, når låget er åbent. Forblokeringen kan omgås, eksempelvis ved termografering.

Standarder og identifikation

ABB OTE-serien overholder IEC 60947-1 og IEC 60947-3. Typebetegnelse: 1SCA164893R1001 og OTL25GBL3M. Produktnummer: 7805051618. EAN: 6417019940786.

Specifikationer

  • Varenummer:
    7805051618
  • EAN nummer:
    6417019940786
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA164893R1001, OTL25GBL3M
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal poler:
    3.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    150.0 mm
  • Dybde:
    100.0 mm
  • Egnet til front montering 4-hul:
    False
  • Egnet til front montering center:
    False
  • Egnet til indbygning af fordeler:
    True
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Sort
  • Højde:
    200.0 mm
  • Integreret motordrev:
    False
  • Koblingskapacitet ved 400 V:
    11.0 kW
  • Låsbar:
    True
  • Max. nominel drift spænding Ue AC:
    690.0 V
  • Motordrev som option:
    False
  • Nominel drifteffekt på AC-23, 400V:
    11.0 kW
  • Nominel driftsspænding:
    750 - 750 V
  • Nominel kortstids-strømstyrke Icw:
    0.8 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    25.0 A
  • Nominel strøm IE:
    25.0 A
  • Option for spændingsudløser:
    False
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Drejeknap
  • Udført som hovedafbryder:
    True
  • Udført som nødstopsudgave:
    False
  • Udført som reparations-/vedligeholdelsesafbryder:
    True
  • Udført som reverseringskontakt:
    False
  • Udført som sikkerhedsafbryder:
    False
  • Producent/forhandler:
    ABB
