ABB OTR40GA3M vedligeholdelsesafbryder, 3-polet, 40 A, 18,5 kW, rustfrit stålkapsling, IP65

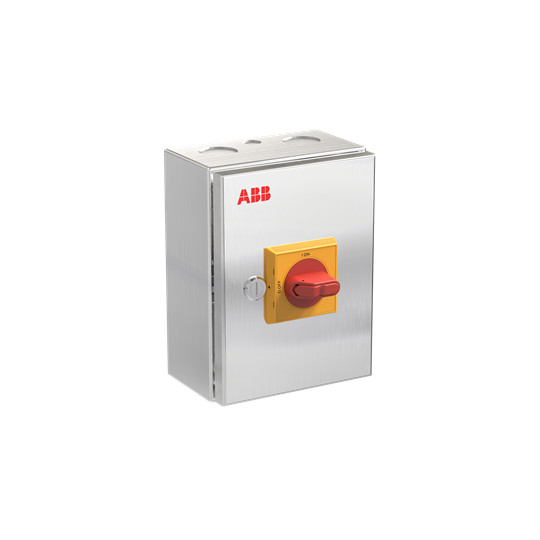

ABB OTR40GA3M vedligeholdelsesafbryder med rustfri stålkapsling og rødt-gult drejegreb, set skråt forfra.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11 - lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11 - lørdag d. 21/11
GLS Erhverv49,00 kr.Onsdag d. 11/11 - mandag d. 23/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11 - mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
3-polet ABB OTR40GA3M vedligeholdelsesafbryder med 40 A, 18,5 kW og IP65-kapsling i rustfrit stål. Rødt-gult drejegreb og aflåseligt håndtag. Læs mere…
  • Varenr.:
    7805051640
  • EAN nr.:
    6417019941004
  • Typenr.:
    1SCA164915R1001, OTR40GA3M
pr. stk. inkl. moms
4.433,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

Produktbeskrivelse

ABB OTR40GA3M er en 3-polet vedligeholdelsesafbryder i rustfrit stålkapsling til industrielle installationer. Produktvarianten er angivet til 415 V AC-23 og har en nominel strøm på 40 A samt en koblingskapacitet på 18,5 kW ved 400 V. Drejegrebet er rødt-gult, og kapslingen har beskyttelsesgrad IP65.

ABB OTE-serien fås i varianter med forskellige poltal, strøm- og effektstørrelser samt tilbehør. Serien tilbydes også med plast-, aluminium- eller stålpladekapsling. Denne model leveres med rustfrit stålkapsling.

Tekniske specifikationer

  • Typebetegnelse: OTR40GA3M, 1SCA164915R1001
  • 3 poler og 1 afbryder
  • Nominel strøm: 40 A
  • Nominel permanent strøm ved AC-21, 400 V: 40 A
  • Nominel permanent strøm ved AC-23, 400 V: 40 A
  • Nominel driftseffekt ved AC-23, 400 V: 18,5 kW
  • Nominel korttidsstrøm Icw: 0,8 kA
  • Maks. nominel driftsspænding Ue AC: 690 V. Nominel driftsspænding er desuden angivet som 750–750 V i produktdataene.
  • Hovedstrømkreds med skrueforbindelse
  • 1 NO- og 1 NC-hjælpekontakt samt ingen hjælpekontakter med skiftefunktion
  • Mål: 200 mm høj, 150 mm bred og 100 mm dyb
  • NEMA-beskyttelsesgrad: Andet
  • Angivet som egnet til indbygning af fordeler

Installation og betjening

Kapslingen er beskyttet mod lavtryksvandstråler og er beregnet til både indendørs og udendørs brug. Kabelindføringerne er gevindborede og har udbrydningshuller til to parallelle kabler og ét styrekabel fra både top og bund. Afbryderen er beregnet til 5-leder-system og har faste neutral- og PE-klemmer.

Håndtaget kan låses med op til tre hængelåse. Det er forblokeret med låget, så afbryderen ikke kan tilsluttes, når låget er åbent. Forblokeringen kan omgås, eksempelvis ved termografering.

  • Ingen integreret motordrift eller mulighed for motordrift som tilvalg
  • Ingen mulighed for spændingsudløser
  • Ikke udført som nødstop, sikkerhedsafbryder eller reverseringskontakt
  • Ikke beregnet til frontmontering i centrum eller 4-huls frontmontering
  • Serien overholder IEC 60947-1 og IEC 60947-3

Specifikationer

  • Varenummer:
    7805051640
  • EAN nummer:
    6417019941004
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA164915R1001, OTR40GA3M
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    1.0
  • Antal poler:
    3.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    150.0 mm
  • Dybde:
    100.0 mm
  • Egnet til front montering 4-hul:
    False
  • Egnet til front montering center:
    False
  • Egnet til indbygning af fordeler:
    True
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Rød
  • Højde:
    200.0 mm
  • Integreret motordrev:
    False
  • Koblingskapacitet ved 400 V:
    18.5 kW
  • Låsbar:
    True
  • Max. nominel drift spænding Ue AC:
    690.0 V
  • Motordrev som option:
    False
  • Nominel drifteffekt på AC-23, 400V:
    18.5 kW
  • Nominel driftsspænding:
    750 - 750 V
  • Nominel kortstids-strømstyrke Icw:
    0.8 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    40.0 A
  • Nominel strøm IE:
    40.0 A
  • Option for spændingsudløser:
    False
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Drejeknap
  • Udført som hovedafbryder:
    True
  • Udført som nødstopsudgave:
    False
  • Udført som reparations-/vedligeholdelsesafbryder:
    True
  • Udført som reverseringskontakt:
    False
  • Udført som sikkerhedsafbryder:
    False
  • Producent/forhandler:
    ABB
