ABB Vedligeholdelsesafbryder OTP63GB3M, 3-polet, 63 A, 30 kW, IP65

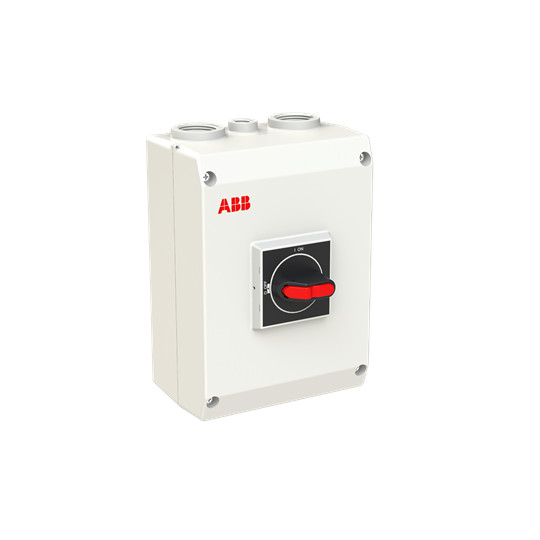

ABB OTP63GB3M vedligeholdelsesafbryder, 3-polet og 63 A, i hvid kapsling med rød drejeknap og kabelindføringer.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11 - lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11 - lørdag d. 21/11
GLS Erhverv49,00 kr.Onsdag d. 11/11 - mandag d. 23/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11 - mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
3-polet ABB-vedligeholdelsesafbryder med 63 A mærkestrøm, 30 kW ved AC-23/400 V, plastkapsling og IP65. Læs mere…
  • Varenr.:
    7805051306
  • EAN nr.:
    6417019933450
  • Typenr.:
    1SCA164238R1001, OTP63GB3M
pr. stk. inkl. moms
1.239,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

ABB OTP63GB3M er en 3-polet vedligeholdelsesafbryder i plastkapsling til industrielle installationer. Den er udført som hovedafbryder og vedligeholdelsesafbryder og kan også anvendes til indbygning af fordeler.

Kapslingen har beskyttelsesgrad IP65 og er beregnet til indendørs og udendørs brug. Afbryderen er beregnet til 5-ledersystem og har fast neutral- og PE-klemme.

Tekniske data

  • Mærkestrøm: 63 A
  • 3 poler og én afbryder
  • Koblingskapacitet: 30 kW ved 400 V AC-23
  • Nominel permanent strøm: 63 A ved 400 V AC-21
  • Nominel korttids-strømstyrke Icw: 1,5 kA
  • Maksimal nominel driftsspænding Ue: 800 V AC
  • Skrueforbindelse til hovedstrømkredsen
  • Sort drejeknap, som kan aflåses med op til tre hængelåse
  • Mål: 145 mm bred, 200 mm høj og 90 mm dyb
  • Komplet enhed i kapsling

Funktioner og tilslutning

Håndtaget er forblokeret med låget, så afbryderen ikke kan tilsluttes, når låget er åbent. Forblokeringen kan omgås, eksempelvis ved termografering. Kabelindføringerne er gevindborede og har udbrydningshuller til to parallelle kabler og ét styrekabel fra både top og bund.

Afbryderen har ikke integreret motordrev, mulighed for motordrev eller spændingsudløser. Den er ikke udført som nødstop, sikkerhedsafbryder eller reverseringskontakt og er ikke beregnet til frontmontering i center- eller 4-hulsudførelse. NEMA-klassifikationen er angivet som »Andet«.

Standarder og produktdata

ABB OTE-serien overholder IEC 60947-1 og IEC 60947-3. Typebetegnelserne er OTP63GB3M og 1SCA164238R1001. Supplerende variantdata angiver 415 V AC-23, mens de tekniske felter angiver 30 kW ved 400 V AC-23 og maksimal driftsspænding på 800 V AC.

Oplysningerne om hjælpekontakter er ikke ens i produktdataene: hovedattributterne angiver 4 NO-kontakter og 0 skiftekontakter, supplerende attributter angiver også 4 NC-kontakter, og en variantbetegnelse angiver 0 NO og 0 NC.

Specifikationer

  • Varenummer:
    7805051306
  • EAN nummer:
    6417019933450
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA164238R1001, OTP63GB3M
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    4.0
  • Antal poler:
    3.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    145.0 mm
  • Dybde:
    90.0 mm
  • Egnet til front montering 4-hul:
    False
  • Egnet til front montering center:
    False
  • Egnet til indbygning af fordeler:
    True
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Sort
  • Højde:
    200.0 mm
  • Integreret motordrev:
    False
  • Koblingskapacitet ved 400 V:
    30.0 kW
  • Låsbar:
    True
  • Max. nominel drift spænding Ue AC:
    800.0 V
  • Motordrev som option:
    False
  • Nominel drifteffekt på AC-23, 400V:
    30.0 kW
  • Nominel driftsspænding:
    800 - 800 V
  • Nominel kortstids-strømstyrke Icw:
    1.5 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    63.0 A
  • Nominel strøm IE:
    63.0 A
  • Option for spændingsudløser:
    False
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Drejeknap
  • Udført som hovedafbryder:
    True
  • Udført som nødstopsudgave:
    False
  • Udført som reparations-/vedligeholdelsesafbryder:
    True
  • Udført som reverseringskontakt:
    False
  • Udført som sikkerhedsafbryder:
    False
  • Producent/forhandler:
    ABB
