ABB LBAS380GTPN vedligeholdelsesafbryder, 3-polet, 80 A, 45 kW, IP65

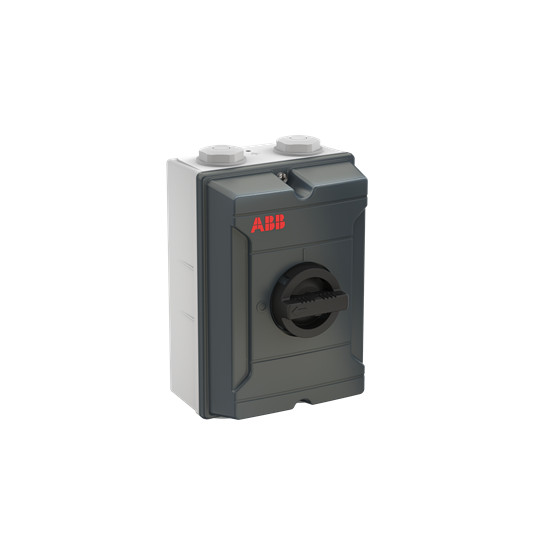

ABB LBAS380GTPN vedligeholdelsesafbryder med mørk front, sort drejegreb og lys kapslingsside, set skråt forfra.ABB LBAS380GTPN vedligeholdelsesafbryder set mere forfra med sort drejegreb og to kabelindføringer på toppen.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11 - lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11 - lørdag d. 21/11
GLS Erhverv49,00 kr.Onsdag d. 11/11 - mandag d. 23/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11 - mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
ABB LBAS380GTPN er en 3-polet vedligeholdelses- og hovedafbryder i aluminiumskapsling med IP65, 80 A og 45 kW koblingskapacitet ved 400 V. Læs mere…
  • Varenr.:
    7805051447
  • EAN nr.:
    6417019936277
  • Typenr.:
    1SCA164387R1001, LBAS380GTPN
pr. stk. inkl. moms
2.246,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

Vedligeholdelsesafbryder til industrielle installationer

ABB LBAS380GTPN er en 3-polet vedligeholdelsesafbryder i en komplet aluminiumskapsling. Afbryderen er også udført som hovedafbryder og er beregnet til almindelige industrielle installationer. ABB OTE-serien findes desuden med plast- eller stålpladeindkapsling; denne variant er angivet med aluminiumskapsling.

Indkapslingen har beskyttelsesklasse IP65 og er beregnet til indendørs og udendørs brug. Den beskytter mod lavtryksvandstråler. Afbryderen er beregnet til 5-leder-system og har fast neutral- og PE-klemme.

Egenskaber

  • 3-polet afbryder med skrueforbindelse til hovedstrømkredsen
  • Nominel strøm: 80 A
  • Koblingskapacitet ved 400 V: 45 kW
  • Nominel driftseffekt ved AC-23, 400 V: 45 kW
  • Nominel permanent strøm ved AC-21, 400 V: 80 A
  • Nominel permanent strøm ved AC-23, 400 V: 80 A
  • Nominel korttidsstrøm Icw: 1,5 kA
  • Variantbeskrivelsen angiver 415 V AC-23 og 80 A
  • Nominel driftsspænding er angivet som 800–800 V; maksimal nominel driftsspænding Ue AC er 800 V
  • Én afbryder i en komplet enhed med kapsling
  • Betjeningselementet er sort
  • Egnet til indbygning af fordeler
  • Mål: 230 mm høj, 160 mm bred og 118 mm dyb

Montering og aflåsning

Kabelindføringerne er gevindborede og har udbrydningshuller til to parallelle kabler og ét styrekabel fra både top og bund. Håndtaget kan aflåses med op til tre hængelåse. Afbryderen er forblokeret med låget, så den ikke kan tilsluttes, når låget er åbent. Forblokeringen kan omgås, eksempelvis ved termografering.

Tekniske oplysninger

  • Typebetegnelse: LBAS380GTPN
  • ABB-type: 1SCA164387R1001
  • Produktnummer: 7805051447
  • EAN: 6417019936277
  • Serien overholder IEC 60947-1 og IEC 60947-3
  • Tekniske attributter angiver 2 NO- og 2 NC-hjælpekontakter; variantbeskrivelsen angiver en monteret AUX-kontakt med 1 NO og 1 NC
  • Ingen hjælpekontakter med skiftefunktion
  • Ikke udført som sikkerhedsafbryder, nødstopsafbryder eller reverseringskontakt
  • Har ikke integreret motordrev, motordrev som tilvalg eller spændingsudløser som tilvalg
  • Ikke egnet til frontmontering i center eller med 4-hulsmontering
  • NEMA-beskyttelsesgrad er angivet som Andet

Specifikationer

  • Varenummer:
    7805051447
  • EAN nummer:
    6417019936277
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA164387R1001, LBAS380GTPN
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    2.0
  • Antal poler:
    3.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    160.0 mm
  • Dybde:
    118.0 mm
  • Egnet til front montering 4-hul:
    False
  • Egnet til front montering center:
    False
  • Egnet til indbygning af fordeler:
    True
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Sort
  • Højde:
    230.0 mm
  • Integreret motordrev:
    False
  • Koblingskapacitet ved 400 V:
    45.0 kW
  • Låsbar:
    True
  • Max. nominel drift spænding Ue AC:
    800.0 V
  • Motordrev som option:
    False
  • Nominel drifteffekt på AC-23, 400V:
    45.0 kW
  • Nominel driftsspænding:
    800 - 800 V
  • Nominel kortstids-strømstyrke Icw:
    1.5 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    80.0 A
  • Nominel strøm IE:
    80.0 A
  • Option for spændingsudløser:
    False
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Andet
  • Udført som hovedafbryder:
    True
  • Udført som nødstopsudgave:
    False
  • Udført som reparations-/vedligeholdelsesafbryder:
    True
  • Udført som reverseringskontakt:
    False
  • Udført som sikkerhedsafbryder:
    False
  • Producent/forhandler:
    ABB
