ABB Vedligeholdelsesafbryder OTL100GA4M, 4-polet, 100 A, 55 kW, IP65, stålpladekapsling

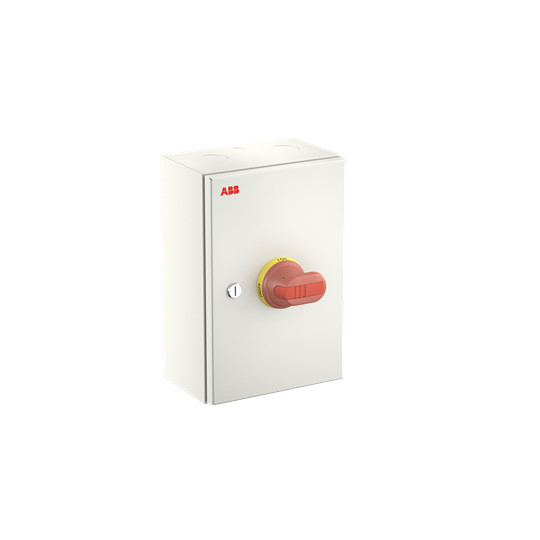

ABB OTL100GA4M vedligeholdelsesafbryder, 4-polet og 100 A, i lys stålpladekapsling med rødt drejegreb, set skråt forfra.ABB OTL100GA4M vedligeholdelsesafbryder, 4-polet og 100 A, set mere lige forfra med rødt drejegreb og låsepunkt på kapslingen.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11 - lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11 - lørdag d. 21/11
GLS Erhverv49,00 kr.Onsdag d. 11/11 - mandag d. 23/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11 - mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
ABB OTL100GA4M er en 4-polet vedligeholdelsesafbryder med 100 A mærkestrøm, 55 kW koblingskapacitet ved 400 V og IP65-stålpladekapsling. Læs mere…
  • Varenr.:
    7805051393
  • EAN nr.:
    6417019935645
  • Typenr.:
    1SCA164328R1001, OTL100GA4M
pr. stk. inkl. moms
6.773,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

ABB OTL100GA4M er en 4-polet vedligeholdelsesafbryder i OTE-serien til almindelige industrielle installationer. Den er udført som en komplet enhed i kapsling og har stålpladekapsling. OTE-serien fås også i varianter med plast- eller aluminiumskapsling og med forskellige polantal, strøm- og effektstørrelser samt tilbehørsmuligheder.

Funktioner og udførelse

  • Kan anvendes som hovedafbryder og reparations-/vedligeholdelsesafbryder.
  • IP65-beskyttelse mod lavtryksvandstråler og egnet til indendørs og udendørs brug.
  • Håndtaget kan aflåses med op til tre hængelåse. Det er forblokeret med låget, så afbryderen ikke kan tilsluttes, når låget er åbent. Forblokeringen kan omgås, eksempelvis ved termografering.
  • Kabelindføringerne er gevindborede og har udbrydningshuller til to parallelle kabler og ét styrekabel fra både top og bund.
  • Beregnet til 5-ledersystem og udstyret med fast neutral- og PE-klemme.
  • Tilslutning af hovedstrømkredsen sker med skrueforbindelse. Kontrolelementet er rødt.

Tekniske data

  • Antal poler: 4
  • Mærkestrøm IE: 100 A
  • Nominel permanent strøm ved AC-23, 400 V: 100 A
  • Nominel drifteffekt og koblingskapacitet ved AC-23, 400 V: 55 kW
  • Produktbetegnelsen angiver 415 V AC-23.
  • Nominel driftsspænding: 800–800 V
  • Maksimal nominel driftsspænding Ue AC: 800 V
  • Nominel korttidsstrøm Icw: 2,5 kA
  • Antal brydere: 1
  • Hjælpekontakter: Produktbetegnelsen angiver monteret AUX-kontakt med 1 NO og 1 NC. De tekniske attributter angiver 4 NO, 4 NC og 0 skiftekontakter.
  • Mål: 300 mm høj, 200 mm bred og 135 mm dyb
  • Beskyttelsesgrad (NEMA): Andet

Monteringsmuligheder og øvrige egenskaber

  • Egnet til indbygning af fordeler.
  • Ikke udført som sikkerhedsafbryder, nødstopsudgave eller reverseringskontakt.
  • Har ikke integreret motordrev, og motordrev kan ikke vælges som option.
  • Spændingsudløser kan ikke vælges som option.
  • Ikke egnet til frontmontering med 4-hulsmontering eller centermontering.
  • Serien overholder IEC 60947-1 og IEC 60947-3.

Identifikation

  • Typebetegnelse: OTL100GA4M
  • Typenummer: 1SCA164328R1001
  • Varenummer: 7805051393
  • EAN: 6417019935645

Specifikationer

  • Varenummer:
    7805051393
  • EAN nummer:
    6417019935645
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA164328R1001, OTL100GA4M
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    4.0
  • Antal hjælpekontakter som er NC:
    4.0
  • Antal poler:
    4.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    200.0 mm
  • Dybde:
    135.0 mm
  • Egnet til front montering 4-hul:
    Nej
  • Egnet til front montering center:
    Nej
  • Egnet til indbygning af fordeler:
    Ja
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Rød
  • Højde:
    300.0 mm
  • Integreret motordrev:
    Nej
  • Koblingskapacitet ved 400 V:
    55.0 kW
  • Låsbar:
    Ja
  • Max. nominel drift spænding Ue AC:
    800.0 V
  • Motordrev som option:
    Nej
  • Nominel drifteffekt på AC-23, 400V:
    55.0 kW
  • Nominel driftsspænding:
    800 - 800 V
  • Nominel kortstids-strømstyrke Icw:
    2.5 kA
  • Nominel permanent strøm ved AC-23, 400 V:
    100.0 A
  • Nominel strøm IE:
    100.0 A
  • Option for spændingsudløser:
    Nej
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Andet
  • Udført som hovedafbryder:
    Ja
  • Udført som nødstopsudgave:
    Nej
  • Udført som reparations-/vedligeholdelsesafbryder:
    Ja
  • Udført som reverseringskontakt:
    Nej
  • Udført som sikkerhedsafbryder:
    Nej
  • Producent/forhandler:
    ABB
