ABB Vedligeholdelsesafbryder OTR125GA4M, 4-polet, 125 A, 55 kW, 415 V AC-23, rustfrit stål

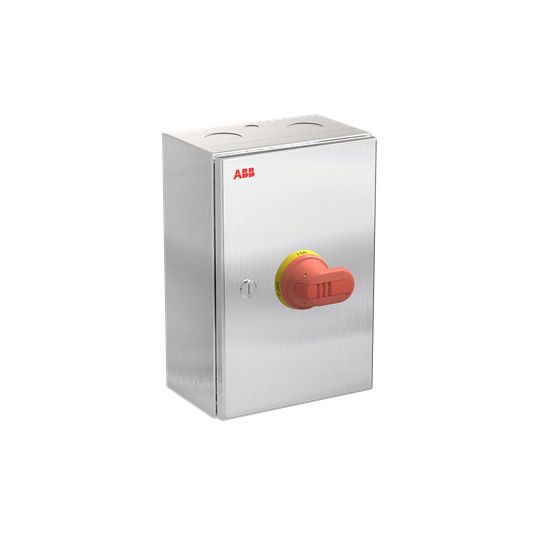

ABB OTR125GA4M vedligeholdelsesafbryder med sølvfarvet kapsling og rødt drejehåndtag, 4-polet og 125 A.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11 - lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11 - lørdag d. 21/11
GLS Erhverv49,00 kr.Onsdag d. 11/11 - mandag d. 23/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11 - mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
ABB OTR125GA4M er en 4-polet vedligeholdelses- og hovedafbryder med 125 A mærkestrøm, 55 kW koblingskapacitet og IP65-kapsling i rustfrit stål. Læs mere…
  • Varenr.:
    7805051472
  • EAN nr.:
    6417019936505
  • Typenr.:
    1SCA164414R1001, OTR125GA4M
pr. stk. inkl. moms
9.003,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

ABB OTR125GA4M er en 4-polet vedligeholdelsesafbryder og hovedafbryder i en komplet kapsling af rustfrit stål. Den er beregnet til almindelige industrielle installationer og til brug både indendørs og udendørs. Afbryderen er angivet til 125 A og 55 kW ved AC-23.

Tekniske specifikationer

  • Typebetegnelse: OTR125GA4M
  • ABB-artikelnummer: 1SCA164414R1001
  • 4 poler og 1 afbryder
  • Nominel strøm: 125 A
  • Nominel permanent strøm: 125 A ved AC-21, 400 V. Attributdata angiver desuden 125 A ved AC-23, 400 V, mens produktbetegnelsen angiver 415 V AC-23.
  • Nominel driftseffekt og koblingskapacitet: 55 kW ved AC-23, 400 V
  • Nominel korttidsstrøm Icw: 2,5 kA
  • Maksimal nominel AC-driftsspænding: 800 V. Nominel driftsspænding er angivet som 800–800 V.
  • Hovedstrømskreds med skrueforbindelser
  • Rød betjeningsdel
  • Mål: 300 mm høj, 200 mm bred og 135 mm dyb
  • Beskyttelsesgrad: IP65
  • Komplet enhed i kapsling; egnet til indbygning af fordeler

Funktioner og installation

Kapslingen har gevindborede kabelindføringer med udbrydningshuller til to parallelle kabler og ét styrekabel fra både top og bund. Afbryderen er beregnet til 5-ledersystem og har fast neutral- og PE-klemme. Håndtaget kan låses med op til tre hængelåse. Låget forblokerer afbryderen, så den ikke kan tilsluttes med åbent låg. Forblokeringen kan omgås, eksempelvis ved termografering.

Kontaktoplysningerne er angivet forskelligt i datagrundlaget: Produktbetegnelsen angiver monteret AUX-kontakt med 1 NO og 1 NC, mens attributdata angiver 4 NO- og 4 NC-hjælpekontakter. Antallet af hjælpekontakter med skiftefunktion er angivet til 0.

Øvrige oplysninger

  • Udført som vedligeholdelsesafbryder og hovedafbryder
  • Ikke udført som nødstopsudgave, sikkerhedsafbryder eller reverseringskontakt
  • Ingen integreret motordrift, motordrev som tilvalg eller mulighed for spændingsudløser
  • Ikke egnet til frontmontering i center eller 4-huls mønster
  • NEMA-beskyttelsesgrad er angivet som andet
  • ABB OTE-serien fås også med plast-, aluminiums- eller stålpladeindkapsling afhængigt af installationsbehov
  • Serien overholder IEC 60947-1 og IEC 60947-3

Specifikationer

  • Varenummer:
    7805051472
  • EAN nummer:
    6417019936505
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA164414R1001, OTR125GA4M
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    4.0
  • Antal poler:
    4.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    200.0 mm
  • Dybde:
    135.0 mm
  • Egnet til front montering 4-hul:
    False
  • Egnet til front montering center:
    False
  • Egnet til indbygning af fordeler:
    True
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Rød
  • Højde:
    300.0 mm
  • Integreret motordrev:
    False
  • Koblingskapacitet ved 400 V:
    55.0 kW
  • Låsbar:
    True
  • Max. nominel drift spænding Ue AC:
    800.0 V
  • Motordrev som option:
    False
  • Nominel drifteffekt på AC-23, 400V:
    55.0 kW
  • Nominel driftsspænding:
    800 - 800 V
  • Nominel kortstids-strømstyrke Icw:
    2.5 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    125.0 A
  • Nominel strøm IE:
    125.0 A
  • Option for spændingsudløser:
    False
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Andet
  • Udført som hovedafbryder:
    True
  • Udført som nødstopsudgave:
    False
  • Udført som reparations-/vedligeholdelsesafbryder:
    True
  • Udført som reverseringskontakt:
    False
  • Udført som sikkerhedsafbryder:
    False
  • Producent/forhandler:
    ABB
