ABB OTR16GB4M vedligeholdelsesafbryder, 4-polet, 16 A, 7,5 kW, IP65, rustfri stålkapsling

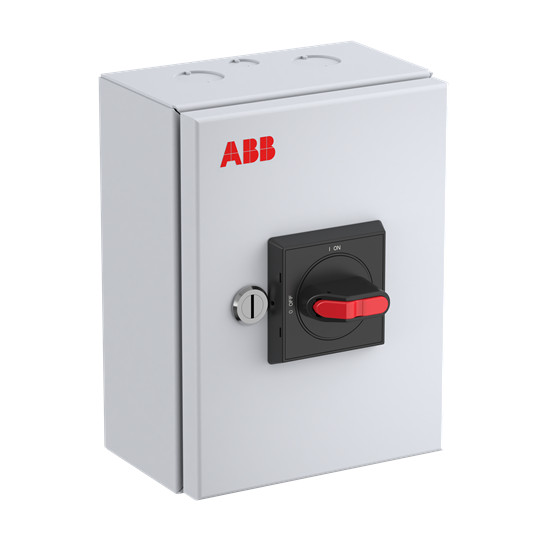

ABB OTR16GB4M vedligeholdelsesafbryder, 4-polet og 16 A, i rustfri stålkapsling med sort og rød drejeknap.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11 - lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11 - lørdag d. 21/11
GLS Erhverv49,00 kr.Onsdag d. 11/11 - mandag d. 23/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11 - mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
ABB OTR16GB4M er en 4-polet, låsbar vedligeholdelses- og hovedafbryder med 16 A, 7,5 kW, sort drejeknap og IP65-kapsling af rustfrit stål. Læs mere…
  • Varenr.:
    7805051604
  • EAN nr.:
    6417019940649
  • Typenr.:
    1SCA164879R1001, OTR16GB4M
pr. stk. inkl. moms
4.185,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

ABB OTR16GB4M er en 4-polet vedligeholdelsesafbryder i OTE-serien til almindelige industrielle installationer. Denne variant har rustfri stålkapsling, sort drejeknap og IP65-beskyttelse mod lavtryksvandstråler. Den er beregnet til indendørs og udendørs brug og fungerer også som hovedafbryder.

OTE-serien fås med forskellige polantal, strøm- og effektstørrelser samt tilbehørsmuligheder. Serien leveres med kapslinger af plast, aluminium eller stålplade afhængigt af variant.

Funktioner og tilslutning

Afbryderen er beregnet til et 5-ledersystem og har faste neutral- og PE-klemmer. Hovedstrømkredsen tilsluttes med skrueforbindelser. Håndtaget kan låses med op til tre hængelåse. Det er forblokeret med låget, så afbryderen ikke kan tilsluttes, når låget er åbent. Forblokeringen kan omgås, eksempelvis ved termografering.

Kabelindføringerne er gevindborede og har udbrydningshuller til to parallelle kabler og ét styrekabel fra både top og bund.

Tekniske data

  • Poler: 4
  • Nominel strøm Ie: 16 A
  • Nominel permanent strøm ved AC-21, 400 V: 16 A
  • Nominel permanent strøm ved AC-23, 400 V: 16 A
  • Nominel drifteffekt ved AC-23, 400 V: 7,5 kW
  • Koblingskapacitet ved 400 V: 7,5 kW
  • Variantbetegnelsen angiver 415 V AC-23
  • Nominel korttidsstrøm Icw: 0,8 kA
  • Maksimal nominel driftsspænding Ue AC: 690 V
  • Nominel driftsspænding er angivet som 750–750 V
  • Beskyttelsesklasse på forsiden: IP65
  • NEMA-beskyttelsesgrad: Andet
  • Mål: 200 mm høj, 150 mm bred og 100 mm dyb
  • Komplet enhed i kapsling; antal brydere: 1
  • Betjeningselement: sort drejeknap
  • Tilslutningstype for hovedstrømkreds: skrueforbindelse
  • Hjælpekontakter: 0 NO, 0 NC og 0 skiftekontakter
  • Egnet til indbygning af fordeler
  • Ingen integreret motordrift, motordrev som tilvalg eller option for spændingsudløser
  • Ikke udført som nødstop, sikkerhedsafbryder eller reverseringskontakt og ikke egnet til frontmontering i center eller 4-hulsmontering
  • ABB-typenummer: 1SCA164879R1001
  • Varenummer: 7805051604
  • EAN: 6417019940649

Standarder

ABB OTE-serien overholder IEC 60947-1 og IEC 60947-3.

Specifikationer

  • Varenummer:
    7805051604
  • EAN nummer:
    6417019940649
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA164879R1001, OTR16GB4M
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal poler:
    4.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    150.0 mm
  • Dybde:
    100.0 mm
  • Egnet til front montering 4-hul:
    False
  • Egnet til front montering center:
    False
  • Egnet til indbygning af fordeler:
    True
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Sort
  • Højde:
    200.0 mm
  • Integreret motordrev:
    False
  • Koblingskapacitet ved 400 V:
    7.5 kW
  • Låsbar:
    True
  • Max. nominel drift spænding Ue AC:
    690.0 V
  • Motordrev som option:
    False
  • Nominel drifteffekt på AC-23, 400V:
    7.5 kW
  • Nominel driftsspænding:
    750 - 750 V
  • Nominel kortstids-strømstyrke Icw:
    0.8 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    16.0 A
  • Nominel strøm IE:
    16.0 A
  • Option for spændingsudløser:
    False
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Drejeknap
  • Udført som hovedafbryder:
    True
  • Udført som nødstopsudgave:
    False
  • Udført som reparations-/vedligeholdelsesafbryder:
    True
  • Udført som reverseringskontakt:
    False
  • Udført som sikkerhedsafbryder:
    False
  • Producent/forhandler:
    ABB
