ABB OTL40GBL4M vedligeholdelsesafbryder, 4-polet, 40 A, 18,5 kW, IP65

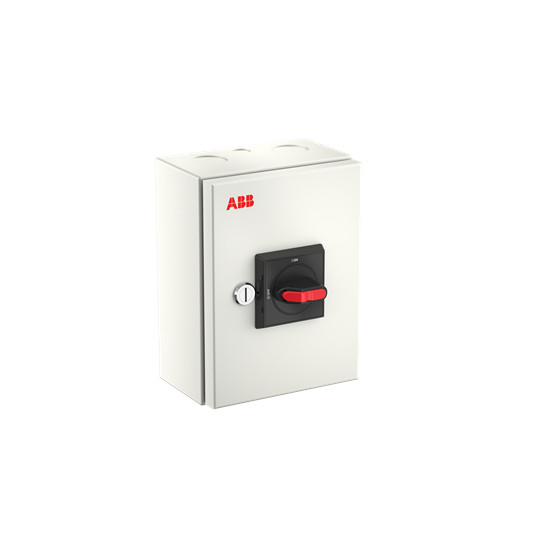

ABB OTL40GBL4M vedligeholdelsesafbryder med lys kapsling og sort drejegreb med rød markering, set skråt forfra.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11 - lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11 - lørdag d. 21/11
GLS Erhverv49,00 kr.Onsdag d. 11/11 - mandag d. 23/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11 - mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
4-polet ABB-vedligeholdelsesafbryder med 40 A, 18,5 kW koblingskapacitet ved 400 V, IP65-kapsling i stålplade og sort, låsbart drejegreb. Læs mere…
  • Varenr.:
    7805051644
  • EAN nr.:
    6417019941042
  • Typenr.:
    1SCA164919R1001, OTL40GBL4M
pr. stk. inkl. moms
4.792,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

Produktbeskrivelse

ABB OTL40GBL4M er en 4-polet vedligeholdelsesafbryder i OTE-serien, udført som en komplet enhed i stålpladekapsling. Den er beregnet til almindelige industrielle installationer og kan bruges både indendørs og udendørs. OTE-serien fås også i varianter med plast- eller aluminiumskapsling samt med forskelligt polantal, strøm- og effektstørrelser og tilbehørsmuligheder.

Funktioner og udførelse

Kapslingen har beskyttelsesgrad IP65 og kabelindføringer med gevind og udbrydningshuller til to parallelle kabler og ét styrekabel fra både top og bund. Drejegrebet er sort og kan aflåses med op til tre hængelåse. Afbryderen er forblokeret med låget, så den ikke kan tilsluttes, når låget er åbent. Forblokeringen kan omgås, eksempelvis ved termografering.

Afbryderen er beregnet til 5-ledersystem og har faste neutral- og PE-klemmer. Den er egnet til indbygning af fordeler og fungerer som både hovedafbryder og vedligeholdelsesafbryder.

Tekniske data

  • Poler: 4
  • Nominel strøm IE: 40 A
  • Nominel permanent strøm ved AC-23, 400 V: 40 A
  • Koblingskapacitet ved 400 V: 18,5 kW
  • Nominel driftseffekt ved AC-23, 400 V: 18,5 kW
  • AC-23-spænding angivet i produkttypen: 415 V
  • Maks. nominel driftsspænding Ue AC: 690 V
  • Nominel driftsspænding angivet i produktdata: 750–750 V
  • Nominel korttidsstrøm Icw: 0,8 kA
  • Tilslutning til hovedstrømkreds: skrueforbindelse
  • Betjening: drejeknap
  • Antal brydere: 1
  • Hjælpekontakter: 0 NO, 0 NC og 0 med skiftefunktion
  • Mål: 200 mm høj, 150 mm bred og 100 mm dyb
  • Beskyttelsesgrad på forsiden: IP65
  • NEMA-beskyttelsesgrad: Andet
  • Standarder: IEC 60947-1 og IEC 60947-3

Øvrige specifikationer

Modellen er ikke udført som sikkerhedsafbryder, reverseringskontakt eller nødstopsudgave. Den har ikke spændingsudløser eller integreret motordrev, og motordrev tilbydes ikke som option. Den er ikke angivet som egnet til frontmontering med centerplacering eller 4-huls montering.

Specifikationer

  • Varenummer:
    7805051644
  • EAN nummer:
    6417019941042
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA164919R1001, OTL40GBL4M
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal poler:
    4.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    150.0 mm
  • Dybde:
    100.0 mm
  • Egnet til front montering 4-hul:
    Nej
  • Egnet til front montering center:
    Nej
  • Egnet til indbygning af fordeler:
    Ja
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Sort
  • Højde:
    200.0 mm
  • Integreret motordrev:
    Nej
  • Koblingskapacitet ved 400 V:
    18.5 kW
  • Låsbar:
    Ja
  • Max. nominel drift spænding Ue AC:
    690.0 V
  • Motordrev som option:
    Nej
  • Nominel drifteffekt på AC-23, 400V:
    18.5 kW
  • Nominel driftsspænding:
    750 - 750 V
  • Nominel kortstids-strømstyrke Icw:
    0.8 kA
  • Nominel permanent strøm ved AC-23, 400 V:
    40.0 A
  • Nominel strøm IE:
    40.0 A
  • Option for spændingsudløser:
    Nej
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Drejeknap
  • Udført som hovedafbryder:
    Ja
  • Udført som nødstopsudgave:
    Nej
  • Udført som reparations-/vedligeholdelsesafbryder:
    Ja
  • Udført som reverseringskontakt:
    Nej
  • Udført som sikkerhedsafbryder:
    Nej
  • Producent/forhandler:
    ABB
