ABB Vedligeholdelsesafbryder OTR63GB6M, 6-polet, 63 A, IP65, rustfrit stålkabinet

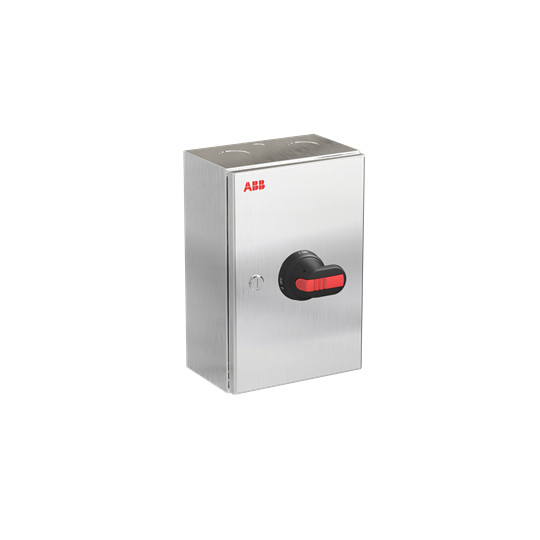

ABB OTR63GB6M vedligeholdelsesafbryder, 6-polet og 63 A, i rustfrit stålkabinet med sort drejehåndtag og rød markering.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11 - lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11 - lørdag d. 21/11
GLS Erhverv49,00 kr.Onsdag d. 11/11 - mandag d. 23/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11 - mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
ABB OTR63GB6M vedligeholdelsesafbryder med 6 poler, 63 A, IP65-kapsling og 30 kW koblingskapacitet ved 400 V. Læs mere…
  • Varenr.:
    7805051418
  • EAN nr.:
    6417019935959
  • Typenr.:
    1SCA164355R1001, OTR63GB6M
pr. stk. inkl. moms
10.237,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

ABB OTR63GB6M er en 6-polet vedligeholdelsesafbryder i kapsling af rustfrit stål til industrielle installationer. Den er udført som både vedligeholdelsesafbryder og hovedafbryder og er beregnet til et 5-ledersystem med fast neutral- og PE-klemme.

Funktioner og udførelse

  • Nominel strøm: 63 A.
  • Koblingskapacitet og nominel drifteffekt: 30 kW ved 400 V.
  • Nominel permanent strøm ved AC-21, 400 V: 63 A. Nominel permanent strøm ved AC-23, 400 V: 63 A.
  • Variantbetegnelsen angiver 415 V AC-23 og 63 A. De tekniske data angiver nominel driftsspænding 800–800 V og maksimal nominel driftsspænding Ue AC på 800 V.
  • Nominel korttids-strømstyrke Icw: 1,5 kA.
  • Tilslutning af hovedstrømkreds med skrueforbindelse.
  • Kapsling med IP65-beskyttelse. Kontrolelementet er sort, og enheden leveres komplet i kapsling.
  • Mål: 300 mm høj, 200 mm bred og 135 mm dyb.
  • Én bryder. Oplysningerne om hjælpekontakter er ikke entydige i kildedataene: attributterne angiver 1 NO og 1 NC, mens en alternativ variantbetegnelse angiver 0 NO og 0 NC. Antallet af hjælpekontakter med skiftefunktion er angivet til 0.

Montering og betjening

Kabelindføringerne er gevindborede og har udbrydningshuller til to parallelle kabler og ét styrekabel fra både top og bund. Håndtaget kan aflåses med op til tre hængelåse. Afbryderen er forblokeret med låget, så den ikke kan tilsluttes, når låget er åbent. Forblokeringen kan omgås, eksempelvis ved termografering.

Enheden er egnet til indbygning af fordeler, men ikke til frontmontering i center eller med 4-huls montering. Den har ikke integreret motordrev, mulighed for motordrev eller spændingsudløser. Den er ikke udført som nødstop-, sikkerheds- eller reverseringskontakt.

Serie og standarder

Leverandørbeskrivelsen omtaler ABB OTE-serien, der omfatter vedligeholdelsesafbrydere til almindelige industrielle installationer i forskellige pol-, strøm- og effektstørrelser. Serien beskrives med kapslinger af plast, aluminium eller stålplade og tilbehørsmuligheder. Serien overholder IEC 60947-1 og IEC 60947-3.

Produktidentifikation

  • Typebetegnelse: OTR63GB6M.
  • Type-/ordrenummer: 1SCA164355R1001.
  • Produktnummer: 7805051418.
  • EAN: 6417019935959.

Specifikationer

  • Varenummer:
    7805051418
  • EAN nummer:
    6417019935959
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA164355R1001, OTR63GB6M
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    1.0
  • Antal poler:
    6.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    200.0 mm
  • Dybde:
    135.0 mm
  • Egnet til front montering 4-hul:
    False
  • Egnet til front montering center:
    False
  • Egnet til indbygning af fordeler:
    True
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Sort
  • Højde:
    300.0 mm
  • Integreret motordrev:
    False
  • Koblingskapacitet ved 400 V:
    30.0 kW
  • Låsbar:
    True
  • Max. nominel drift spænding Ue AC:
    800.0 V
  • Motordrev som option:
    False
  • Nominel drifteffekt på AC-23, 400V:
    30.0 kW
  • Nominel driftsspænding:
    800 - 800 V
  • Nominel kortstids-strømstyrke Icw:
    1.5 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    63.0 A
  • Nominel strøm IE:
    63.0 A
  • Option for spændingsudløser:
    False
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Andet
  • Udført som hovedafbryder:
    True
  • Udført som nødstopsudgave:
    False
  • Udført som reparations-/vedligeholdelsesafbryder:
    True
  • Udført som reverseringskontakt:
    False
  • Udført som sikkerhedsafbryder:
    False
  • Producent/forhandler:
    ABB
