Ventil R3040-16-S3, DN 40, KVS 16 m³/h, 3-vejs

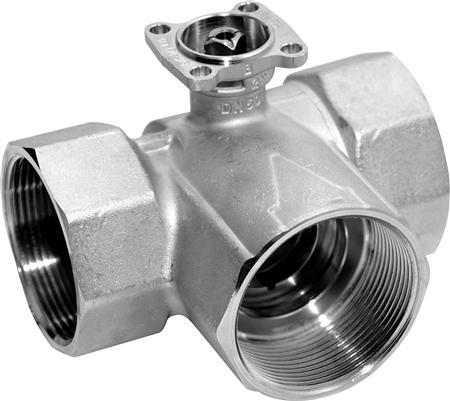

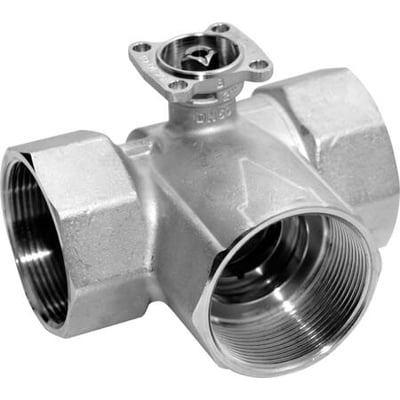

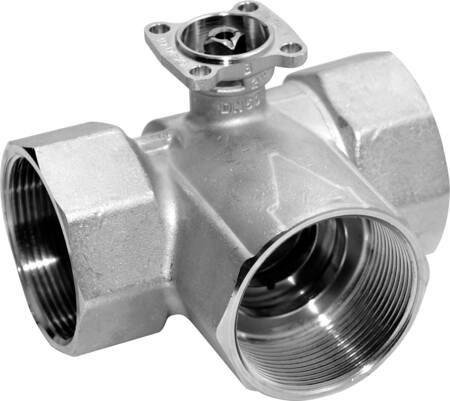

Belimo 3-vejsventil R3040-16-S3 med tre indvendige gevindtilslutninger, set skråt forfra.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 14/11 - torsdag d. 26/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 14/11 - torsdag d. 26/11
GLS Erhverv49,00 kr.Mandag d. 16/11 - torsdag d. 26/11
GLS Hjemmelevering59,00 kr.Mandag d. 16/11 - torsdag d. 26/11
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 13/11 - onsdag d. 25/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Belimo
3-vejs ventil R3040-16-S3 med DN 40, PN 16, KVS 16 m³/h, nikkelbelagt messinghus og indvendigt gevind. Læs mere…
  • Varenr.:
    5478511414
  • EAN nr.:
    5705150101410
  • Typenr.:
    R3040-16-S3
pr. stk. inkl. moms
3.232,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Ventil R3040-16-S3

3-vejs ventil med DN 40, trykklasse PN 16 og KVS-værdi på 16 m³/h. Ventilen har hus i zinkfri messing med nikkelbelagt overflade og indvendigt gevind på alle tilslutninger.

Tekniske specifikationer

  • Nominel diameter: DN 40
  • Trykklasse: PN 16
  • KVS-værdi: 16 m³/h
  • KVS-værdi ved bypass: 11,2 m³/h
  • Kontinuerlig middeltemperatur: -10 °C til 120 °C
  • Maksimal trykforskel i åben tilstand: 350 bar
  • Lækagetab ved bypassets KVS-værdi: 2 %
  • Indstillingsforhold: 100 %
  • Karakteristik: Lige procentdel; bypasskarakteristik: lineær
  • Husmateriale: zinkfri messing
  • Overfladebehandling: nikkelbelagt
  • Udvendig rørdiameter for alle tilslutninger: 48,3 mm

Mål og tilslutninger

  • Tilslutningerne har indvendigt gevind og koblingstilslutning
  • Længde på tilslutning 1: 55,5 mm; reel arbejdslængde: 36,5 mm
  • Længde på tilslutning 2: 55,5 mm; reel arbejdslængde: 36,5 mm
  • Længde på tilslutning 3: 56 mm; faktisk længde: 37 mm
  • T-stykke til 4-vejs tilslutning: nej
  • Distribueret installationseksempel: nej

Oplysninger fra leverandørbeskrivelsen

Leverandørbeskrivelsen angiver også en spring-return-motor med sikkerhedsfunktion til drejning af luftspjæld i ventilations- og klimaanlæg. Motoren beskrives til luftspjæld på op til ca. 4 m² med et drejemoment på 20 Nm, nominel spænding AC/DC 24 V og on-off-styring.

Identifikation

  • Typenummer: R3040-16-S3
  • Produktnummer: 5478511414
  • EAN: 5705150101410

Specifikationer

  • Varenummer:
    5478511414
  • EAN nummer:
    5705150101410
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    R3040-16-S3
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Distributieret Installationseksempel:
    Nej
  • Faktisk længde af tilslutning 3:
    37.0 mm
  • Gulv karakteristik:
    Lige procentdel
  • Gulvkarakteristik, bypass:
    Lineær
  • Indstillingsforhold:
    100.0 %
  • KVS værdi:
    16.0 m³/h
  • Kvs-værdi ved bypass:
    11.2 m³/h
  • Lækagetab ved Kvs-værdi for bypass:
    2.0 %
  • Længde tilslutning 1:
    55.5 mm
  • Længde tilslutning 2:
    55.5 mm
  • Længdetilslutning 3:
    56.0 mm
  • Maksimal middeltemperatur (kontinuerlig):
    120.0 °C
  • Materiale til hus:
    Messing
  • Materialekvalitet:
    Zinkfri messing
  • Max. Trykforskel i åbentilstand:
    350.0 bar
  • Med kobling, tilslutning 3:
    Ja
  • Med koblingstilslutning 1:
    Ja
  • Med koblingstilslutning 2:
    Ja
  • Med T stykke til 4 vejs tilslutning:
    Nej
  • Minimal mellemtemperatur (kontinuerlig):
    -10.0 °C
  • Nominel diameter:
    DN 40
  • Overfladebehandling:
    Nikkelbelagt
  • Reel arbejdslængde tilslutning 1:
    36.5 mm
  • Reel arbejdslængde tilslutning 2:
    36.5 mm
  • Tilslutninger:
    Indvendigt gevind
  • Trykklasse:
    PN 16
  • Udvendig rørdiameter alle tilslutninger:
    48.3 mm
  • Producent/forhandler:
    Belimo
