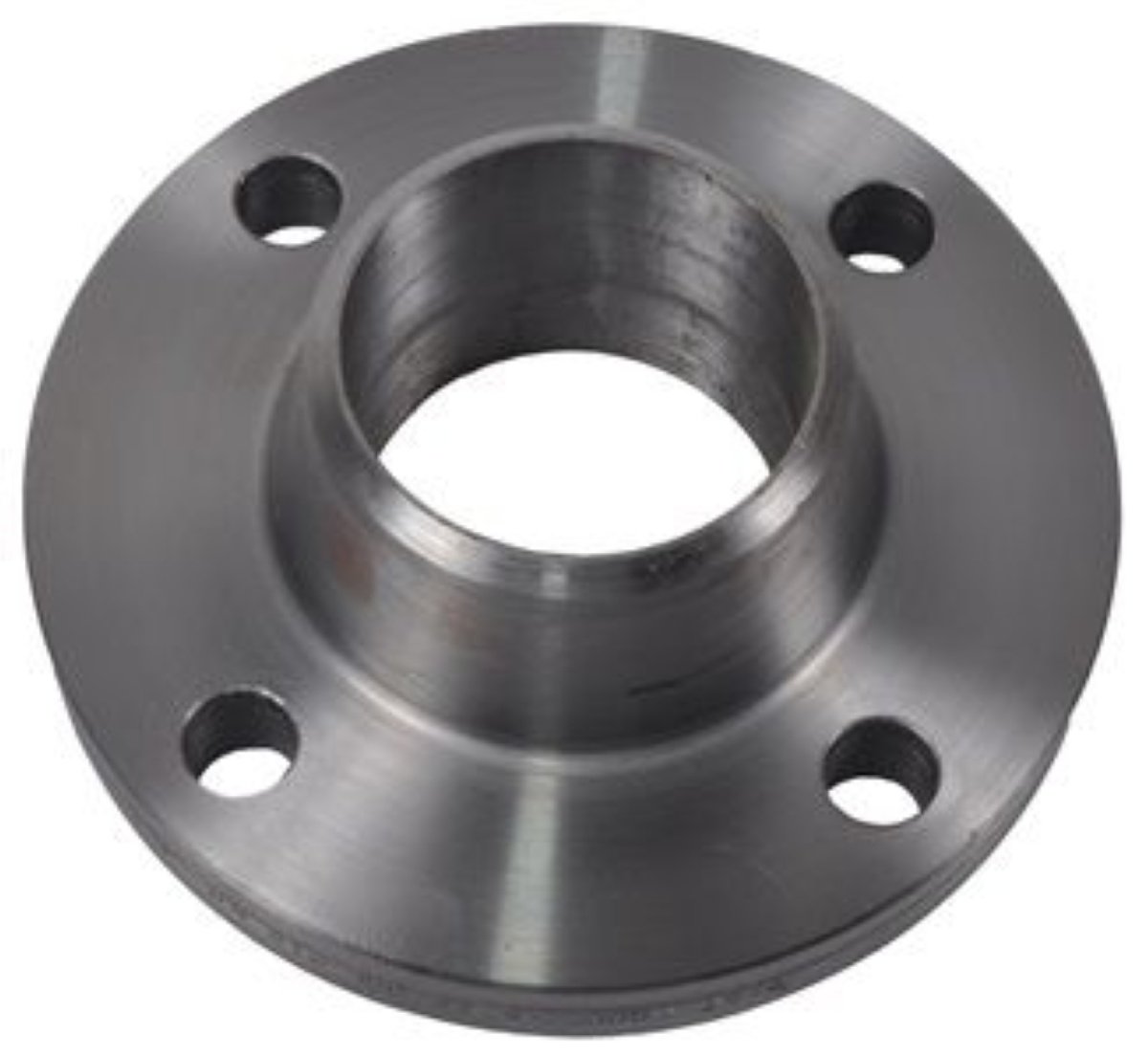

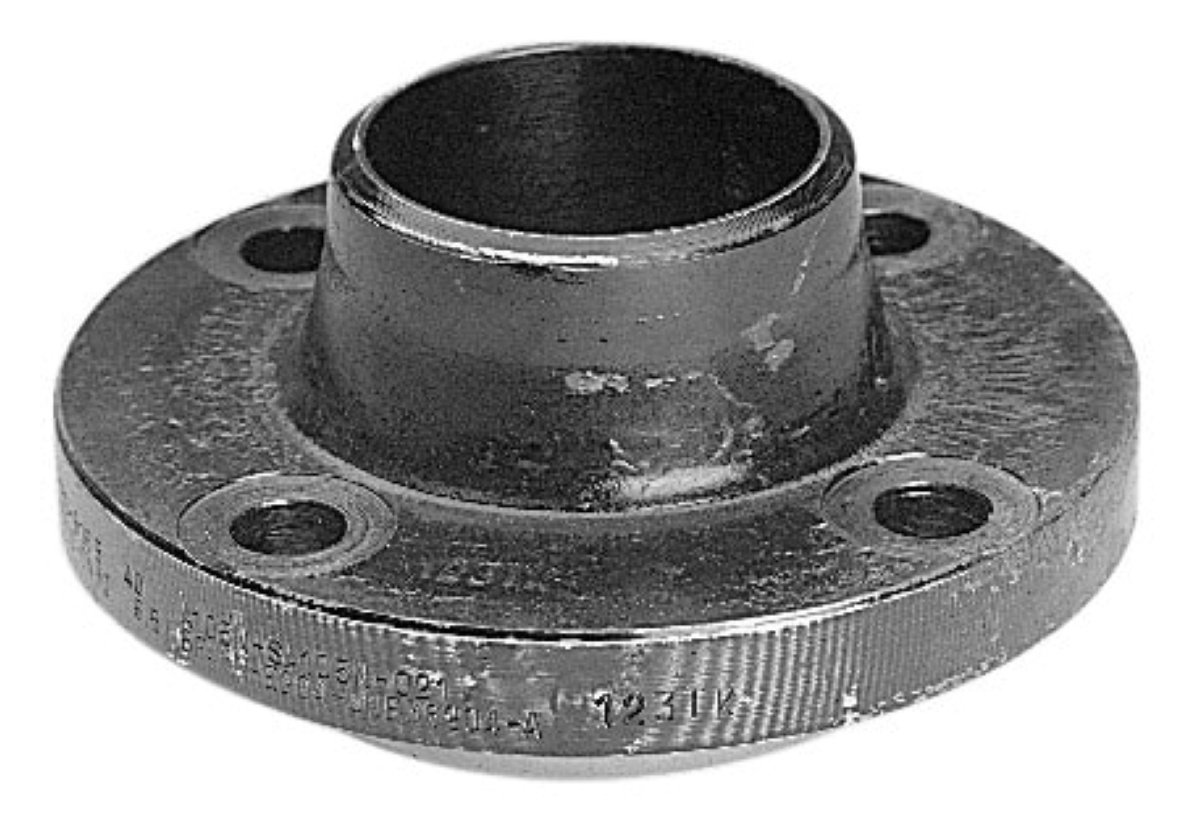

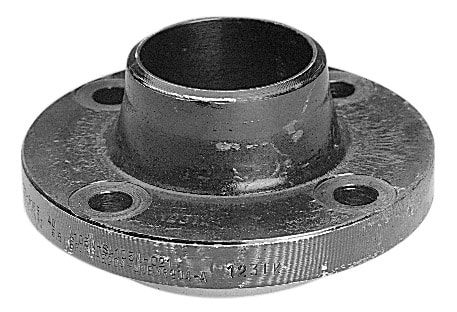

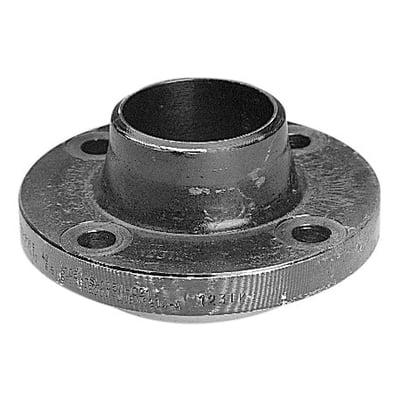

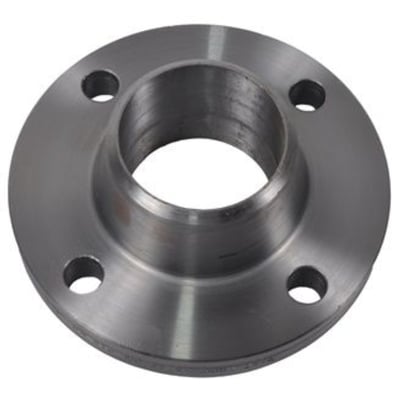

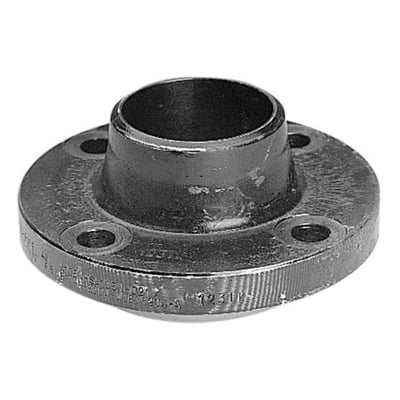

Svejseflange, 6", ASTM-A/SA105N, RF, 150 lbs

Indura svejsehalsflange, 6" dimension, lavet af ASTM A/SA105N materiale med 150 lbs trykklassificering.
Skaffevare
Billigste fragt: GLS Pakkeshop 39,00 kr. (leveres onsdag d. 3/6 - onsdag d. 10/6)
Se alle muligheder
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 3/6 - onsdag d. 10/6
GLS Hjemmelevering55,00 kr.Onsdag d. 3/6 - onsdag d. 10/6
GLS Erhverv55,00 kr.Onsdag d. 3/6 - onsdag d. 10/6
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 2/6 - tirsdag d. 9/6
Oplyste datoer gælder ved bestilling inden tirsdag 15.30
Se alt fra mærket Indura
Svejseflange, 6" std. sch., til rør 168,3 mm, ANSI B 16.5, materiale ASTM A/SA 105N, RF. Max. tryk 150 lbs. Læs mere…
  • Varenr.:
    002050168
  • Typenr.:
    002050168
pr. stk. | inkl. moms
1.113,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Svejseflange

Denne svejseflange er produceret til standarden ANSI B 16.5 og er fremstillet i materialet ASTM A/SA 105N. Flangen er af typen Welding Neck (WN) med Raised Face (RF) overflade og en trykklasse på 150 lbs.

  • Type: Svejseflange (WN)
  • Størrelse: 6" standard skema (std. sch.)
  • Til rør: 168,3 mm
  • Standard: ANSI B 16.5
  • Materiale: ASTM A / SA 105N
  • Overflade: RF (Raised Face)
  • Vægt: 10,60 kg.
  • Max. arbejdstryk: 150 lbs (ca. 10 bar)
  • Certifikat: EN 10204 3.1

Dimensioner

Flangen har en ydre diameter på 279,4 mm og en tykkelse på 25,4 mm. Den er designet til 8 bolte med en bolt diameter på 20 mm.

  • Ydre diameter: 279,4 mm
  • Flange højde: 88,9 mm
  • Tykkelse: 25,4 mm
  • Bolt diameter: 20 mm
  • Antal bolte: 8

Detaljerede Mål

Specifikke mål for monteringsdetaljer:

  • D (Ydre diameter): 280 mm
  • K (Boring): 241,3 mm
  • J (Flange tykkelse): 154,1 mm
  • C2 (Flange højde): 23,9 mm
  • h (Svejsehals længde): 87 mm
  • l (Bolt cirkel diameter): 22,2 mm

Specifikationer

  • Varenummer:
    002050168
  • EAN nummer:
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    002050168
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Varens primære kategori:
    Flange-/unionsæt
  • Bolt diameter:
    20 mm
  • Diameter:
    279,4 mm
  • Dimension:
    6
  • Dimension [dn]:
    150
  • Flange højde:
    88,9 mm
  • Tykkelse:
    25,4 mm
  • Producent/forhandler:
    Indura
