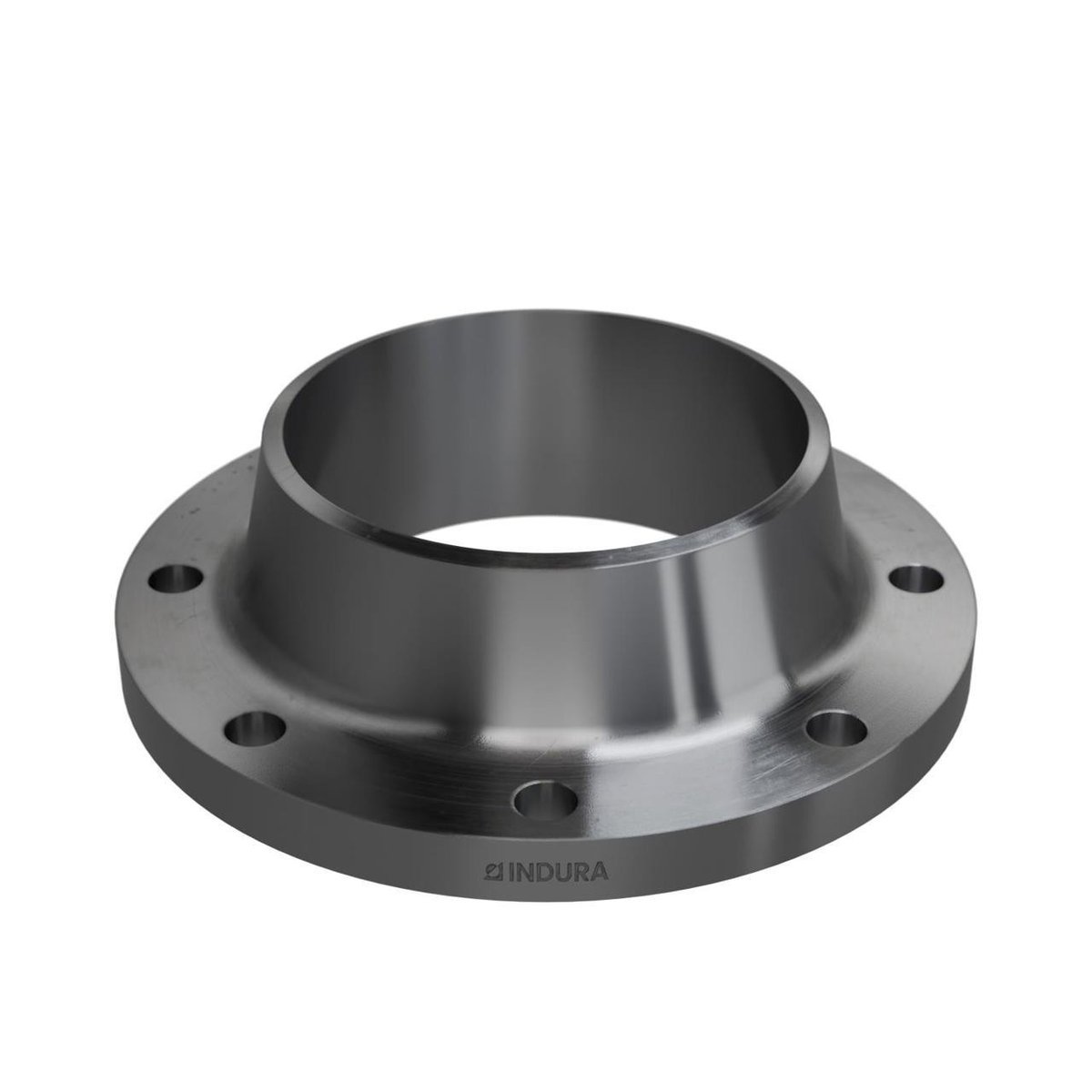

WN flange, 8", DN 200, ASTM-A/SA105N, RF, 150 lbs

Indura svejseflange (WN flange) i 8" størrelse, fremstillet af ASTM-A/SA105N stål med RF og 150 lbs trykklasse.
Skaffevare
Billigste fragt: GLS Pakkeshop 45,00 kr. (leveres tirsdag d. 12/5 - tirsdag d. 19/5)
Se alle muligheder
MetodePrisLeveres
GLS Pakkeshop45,00 kr.Tirsdag d. 12/5 - tirsdag d. 19/5
GLS Hjemmelevering75,00 kr.Tirsdag d. 12/5 - tirsdag d. 19/5
GLS Erhverv59,00 kr.Tirsdag d. 12/5 - tirsdag d. 19/5
Click&Collect i Svenstrup (9230)0,00 kr.Mandag d. 11/5 - mandag d. 18/5
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Indura
WN flange i svejsbart stål (ASTM A/SA 105N) med 8" dimension, 150 lbs trykklasse og Raised Face (RF) til rør med 219,1 mm ydre diameter. Læs mere…
  • Varenr.:
    002050219
  • Typenr.:
    002050219
pr. stk. | inkl. moms
1.806,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Produktinformation

Denne Welding Neck (WN) flange er fremstillet til svejsning og opfylder ASTM A/SA 105N materialestandarden. Med en nominelle størrelse på 8 tommer og en Raised Face (RF) overflade, er den designet til højtryksapplikationer op til 150 lbs. Flangen følger ANSI B 16.5 standarden og er egnet til rør med en ydre diameter på 219,1 mm.

Specifikationer

  • Type: Welding Neck (WN) flange
  • Materiale: ASTM A/SA 105N
  • Nominel størrelse: 8"
  • DN: 200
  • Trykklasse: 150 lbs (ca. 10 bar)
  • Overflade: Raised Face (RF)
  • Standard: ANSI B 16.5
  • Rørdimension: 219,1 mm (ydre diameter)
  • Certifikat: EN 10204 3.1
  • Vægt: 17,60 kg.

Mål

  • Ydre diameter (D): 345 mm
  • Center til center af bolte (K): 298,5 mm
  • Afstand fra center til flangeoverflade (J): 202,7 mm
  • Flange tykkelse (C2): 27,0 mm
  • Flangehøjde (h): 100 mm
  • Bolt længde (l): 22,2 mm
  • Antal bolte: 8
  • Bolt diameter: 20 mm
  • Samlet tykkelse: 28,6 mm
  • Samlet flangehøjde: 101,6 mm

Specifikationer

  • Varenummer:
    002050219
  • EAN nummer:
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    002050219
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Kategori:
    Flange-/unionsæt
  • Bolt diameter:
    20 mm
  • Diameter:
    343 mm
  • Dimension:
    8
  • Dimension [dn]:
    200
  • Flange højde:
    101,6 mm
  • Tykkelse:
    28,6 mm
  • Producent/forhandler:
    Indura
